HMLF-2020 Magnetische lekkage scanner voor de bodemplaat van de tank

De HMLF-2020-scanner voor corrosie van de bodem van een tank met magnetische flux is een van's werelds meest geavanceerde corrosie-detectiesystemen voor de bodem van een tank, die meerdere technologieën integreert.Het wordt voornamelijk gebruikt voor het detecteren van magnetische fluxlekkages van corrosie van de tankbodem in de aardolie- en chemische industrieHet systeem bestaat uit 192 MLF Hall-spoel-sondes en 64 LMA Hall-sondes, waarmee corrosiefouten in de bodem van de tank kunnen worden gedetecteerd en kan worden bepaald op welk oppervlak (boven of onder) het defect zich bevindt..Het combineren van deze twee detectieresultaten is een grote hulp bij het analyseren van de oorzaken van corrosie, corrosiepreventie en risicobeoordeling.

• De apparatuur heeft een gespleten ontwerp en de hoofdunit en de magneten kunnen worden gescheiden, waardoor de demontage eenvoudig en het vervoer gemakkelijk is;
• 256 stuks sensoren
• Scanbreedte 300 mm;
• detectie snelheid: 500 mm;
• Het kan onderscheid maken tussen gebreken aan de bovenste en onderste oppervlakken;
• uitgerust met naar voren gericht hoog- en laaglichtkoplampen;
• Het is voorzien van defectlocalisatieverlichting en een laser-indicatorlijn voor defectlocatie;
• is voorzien van een vluchtflitslamp die de plaats van plaatsing van het apparaat aangeeft;
• Het is voorzien van dubbele lijnen met laserindicatoren voor de voortbeweging van de apparatuur;
• Het heeft een oplaadpoort voor mobiele telefoons;
• heeft een tabletoplaadfunctie;
• Optioneel 54Ah lithiumbatterij met een hoge capaciteit, met een levensduur van meer dan 8 uur;
• Een robuuste 12 inch touchscreen computer die lichtgewicht en gemakkelijk te dragen is;
• realtime data-opname en -analyse;
• De Duitse precisiemechanische codeerder heeft een lengtefout van 3 mm.
• De motor is rechtstreeks uit Duitsland geïmporteerd, wat zorgt voor een soepele werking en betrouwbare kwaliteit.

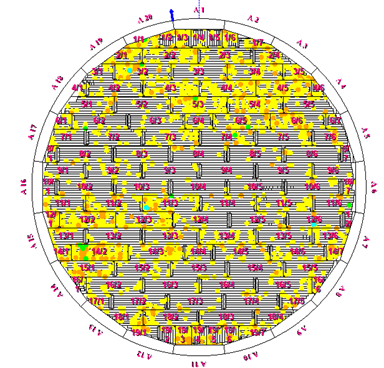

• De systemen kunnen automatisch CAD-grafieken van de volledige tankbodemplaat tekenen, gecorrigeerde gebieden lokaliseren en verschillende kleuren gebruiken om de mate van corrosie aan te geven.
• dikte-meting, vacuümkamer en magnetische deeltjesonderzoek kunnen worden toegevoegd aan de afbeeldingen van de bodemplaat,en uitgebreid in het rapport worden weergegeven om een inspectieverslag van de gehele bodemplaat te genereren.
• Het beschikt over een vergelijkings- en overlappingsfunctie, waarmee de ditmaal gedetecteerde resultaten kunnen worden vergeleken met de eerdere resultaten om de veranderingen in gebreken te bepalen.
• Het beschikt over een patch-ontwerp en statistische functies, die een sterke ondersteuning bieden voor het onderhoudspersoneel van de tank.
• Door de hydraulische staven van de apparatuur kunnen inspecteurs de magnetische brug gemakkelijk van de basisplaat opheffen.

• Er is een optioneel magnetenverwijderings- en opslagdock beschikbaar om te voorkomen dat magneten zich aan ferromagnetische voorwerpen hechten, waardoor het hanteren en vervoeren gemakkelijker wordt.
• Het optionele dokstation is voorzien van vier zware rubberen wielen, waardoor het kan worden getrokken, waardoor de arbeidsintensiteit wordt verminderd;
• Er kan een optionele hoofdeenheidkar worden geïnstalleerd, die de gedemonteerde hoofdeenheid kan duwen om rond te bewegen zonder dat twee mensen nodig zijn om het te dragen.
• Een optionele botsingsschakelaar kan worden geïnstalleerd om botsingen met obstakels voor de hand te voorkomen als gevolg van onjuiste bediening;
• Optioneel met een verstelbare enkele kijkhoek voor tabletcomputers;
• Optioneel omvat de instelbare computergestuurde en roterende 2D-kijkhoek.
• Optioneel recht stuur bedieningsbediening;
• Optioneel stuur van de motorfiets;
• De besturing van de bedrading kan worden toegevoegd;
• de draadloze besturingsfunctie kan worden toegevoegd;
• Optioneel: remfunctie.

• Geautomatiseerde CAD-detectie en -tekening
• patch design functie
• Functie voor het genereren van testrapporten
• Analyse van de vorm en grootte van defect
• Defecten kunnen worden gedetecteerd door visuele inspectie, echografie, vacuümkamer en magnetische deeltjesonderzoek.
• Vermeld het aantal en de locatie van de gebreken voor elk bord rechtstreeks.

1. Afneembare hoofdeenheid: 1 eenheid
2. 12 inch robuuste tablet met touchscreen: 1 eenheid
3. Test- en analysesoftware: 1 set
4. Software voor grafische rapportage: 1 set
5. Batterijoplader en -oplader: 1 set
6. Bevestigingsbeugel voor computers: 1 set
7. Computerbouten: 2 stuks
8. Eén set vergelijkingstestplaten: elk van 6 mm, 8 mm, 10 mm en 12 mm.
9. Transportdozen: 3 stuks
