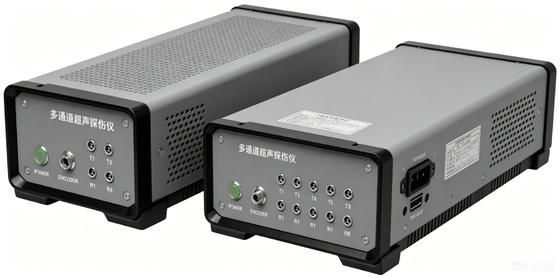

HFD-UT-serie Ultrasone foutdetector met meerdere kanalen Kernmodule Netwerkcommunicatie Secundaire ontwikkelingsapparatuur
De HFD-UT2C/UT4C/UT8C/1616C/UT40C-serie is ons nieuwe meerkanaals ultrasone data-acquisitie- en secundaire ontwikkelingsplatform. Het integreert ultrasone hoogspanningstransmissie, echosignaalontvangst, versterking, AD-acquisitie en verwerkingsfuncties. Daarnaast biedt het de secundaire ontwikkelingen waarmee gebruikers nieuwe software kunnen ontwikkelen. De verwerking van de gegevens die door de HFD-UT2C~UT40C worden geregistreerd, stelt gebruikers in staat functies en interfaces aan te passen en deze vervolgens in het systeem te integreren om een verscheidenheid aan ultrasone toepassingssystemen te vormen.

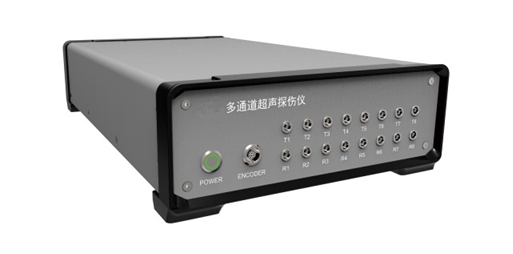

HFD-UT8C betekent dat het instrument 8 UT-kanalen heeft en kanalen blokkeerbaar zijn.
*Opmerking: Als er meer kanalen nodig zijn, neem dan de HFD-UT40C in overweging, die 40 UT-kanalen ondersteunt.
Specificaties:
|
Emitter
|
|
PRF
|
25~10 KHz
|
|
Spanning
|
Negatieve blokgolf, -25~-300V, 25V stappen
|
|
Pulsbreedte
|
30~1000 ns,5ns stappen
|
|
Trekker
|
Intern/ extern/ Encoder
|
|
Ontvanger
|
|
Horizontale lineariteitsfout
|
≤0,4%
|
|
Verticale lineariteitsfout
|
≤3%
|
|
Overgevoeligheid
|
≥56dB bij gebruik van een 2.5P20-sonde om een blok van 200 mm met Φ2 plat bodemgat te detecteren.
|
|
Demping
|
400, 80
|
|
Bemonsteringssnelheid
|
100M
|
|
Werkfrequentie
|
0,5~15 MHz
|
|
Verdienen
|
0,0~110,0 dB
|
|
Filter
|
Breedband en smalband
|
|
Rectificatie
|
Positief, negatief, volledig afspelen, RF, spectrum
|
|
Overspraak tussen kanalen
|
>60dB
|
|
Maximaal ingangssignaal
|
14VPP
|
|
Dekking
|
0,0~10000 mm (stalen longitudinale golf), instelbaar in continuïteit, min. stap 0,1 mm
|
|
Vertraging weergeven
|
0~999,9 μs
|
|
Weergaveverschuiving
|
-7,5~3000 μs
|
|
Signaalverwerking
|
|
Hek
|
A,B
|
|
Startpunt poort
|
Volledige reikwijdte
|
|
Poortbreedte
|
Startpunt voor het volledige bereik
|
|
Poort Hoogte
|
5~95%
|
|
Testmodus
|
Grens, piek
|
|
Gegevensweergave
|
Lezen in poort: bereik en geluidspad
|
|
Resolutie meten
|
0,1 mm
|
|
Systeem/overig
|
|
Stroomverbruik
|
15W,varieert afhankelijk van de configuratie
|
|
Gegevensoverdracht
|
1000M Ethernet
|
|
Hoek
|
L-scannen -75°~+75°, stappen 0,1, 1, 10 instelbaar; S-scan -75°~+75°, stapsgewijze automatische optimalisatie
|
|
Maat
|
188×238×403; 100×200×300
|
|
Haven
|
Vraag 5
|
|
Encoderpoort
|
2 Oplopende encoder
|
|
USB-poort
|
2
|
|
I/O-poort
|
Ronde soort
|
|
Netto poort
|
100M/1000M Ethernet
|
|
Debug-poort
|
COM1
|
Structureel principe:
De HFD-UT8C is een onafhankelijke module, die via de netwerkkabel met de monitoring host wordt verbonden. De software die op de monitoringhost draait, verzendt instructies naar de HFD-UT8C via de netwerkinterface en ontvangt de gegevens die worden geretourneerd door de HFD-UT8C, zoals weergegeven in de onderstaande afbeelding.
Functies:
Secundaire ontwikkelingen
l Bied een volledige set clientvoorbeeldprogramma's DEMO-broncode. De DEMO-code beschikt al over fundamentele meerkanaals ultrasone functies. Gebruikers kunnen verwijzen naar de DEMO-code voor secundaire ontwikkeling of functies rechtstreeks toevoegen aan de DEMO-code voor ontwikkeling.
l Doordacht ontworpen secundaire programmeertoegang maakt een intuïtieve en eenvoudige programmering mogelijk, waarbij handmatige foutopsporing wordt ondersteund. Vóór het programmeren kan de gebruiker instrumenten handmatig naar de HFD-UT2C~UT40C sturen om het effect van de wijziging van parameters te testen
Uitstekende fysieke kenmerken
l Intern geïntegreerd ultrasoon excitatiecircuit, negatieve blokgolfvorm, spanning instelbaar van - 25V tot - 300V, instelbare pulsbreedte van 30ns tot 1000ns, maximale afstemming met verschillende soorten zendelementen.
l Intern geïntegreerd met de meeste signaalverwerkings- en detectiefuncties die vereist zijn voor ultrasone foutdetectie-instrumenten, zoals A-golfcompressie, poortdetectie, geluidspadmeting, enz., kunt u snel een standaard ultrasoon foutdetectiesysteem opzetten.
l Biedt onbewerkte gegevens voor gebruikersverwerking door onbewerkte AD-acquisitiegegevens naar klanten te verzenden
