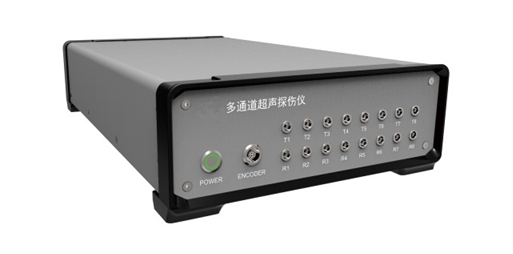

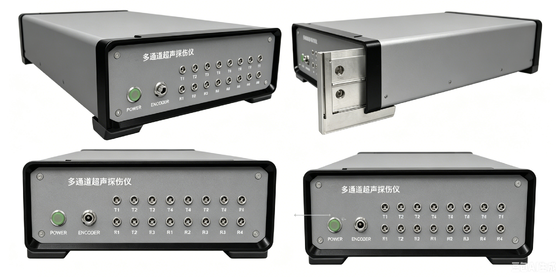

HFD-UT-serie High Precision Industrial Ultrasonic Module Raw AD Data Output Multifunctional Ultrasonic Testing Secundaire ontwikkelingsapparatuur
De HFD-UT2C/UT4C/UT8C/1616C/UT40C-serie is ons nieuwe multi-kanaal ultrasone data-acquisitie en secundaire ontwikkelingsplatform.ontvangst van echo-signaal, versterking, AD-acquisitie en verwerking.Daarnaast biedt het de secundaire ontwikkelingen voor de gebruiker om nieuwe software te ontwikkelen - De verwerking van de door de HFD-UT2C ~ UT40C geregistreerde gegevens stelt gebruikers in staat om functies en interfaces aan te passen, en deze vervolgens in het systeem integreren om een verscheidenheid aan ultrasone toepassingssystemen te vormen.
HFD-UT8C betekent dat het instrument 8 UT-kanalen heeft en dat de kanalen kunnen worden geblokkeerd.
* Opmerking: als er meer kanalen nodig zijn, moet u rekening houden met de HFD-UT40C, die 40 UT-kanalen ondersteunt.
Specificaties:
|
Uitzender
|
|
PRF
|
25～10 kHz
|
|
Spanning
|
Negatieve vierkantsgolf, -25～-300V, 25V Stapel.
|
|
Breedte van de puls
|
30～1000 ns,5ns Steppen
|
|
- Trigger.
|
Interne/externe/ Encoder
|
|
Ontvanger
|
|
Horizontale lineariteitsfout
|
≤ 0,4%
|
|
Verticale lineariteitsfout
|
≤ 3%
|
|
Overgevoeligheid
|
≥ 56 dB bij gebruik van een 2,5P20-sonde voor het detecteren van een 200 mm blok met een Φ2 platte bodemgat.
|
|
Demping
|
400, 80
|
|
Monsternemingspercentage
|
100 miljoen
|
|
Werkfrequentie
|
0.5～15 MHz
|
|
Gewin
|
0.0～110.0 dB
|
|
Filter
|
Breedband en smalband
|
|
Rectificatie
|
Positief, negatief, volspel, RF, spectrum.
|
|
Overstroom tussen kanalen
|
> 60 dB
|
|
Maximaal invoersignaal
|
14VPP
|
|
Dekking
|
0.0～10000 mm (Steel Longitudinal wave), verstelbaar in continuïteit, min stap 0,1 mm
|
|
Toonvertraging
|
0～9990,9 μs
|
|
Verplaatsing weergeven
|
- Zeven.5～3000 μs
|
|
Signalverwerking
|
|
Poort
|
Een,B.
|
|
Startpuntpoort
|
Volledige werkingssfeer
|
|
Doorgangbreedte
|
Startpunt tot vol bereik
|
|
Hoogte van de poort
|
5～95%
|
|
Testmodus
|
Grens, piek
|
|
Gegevens weergeven
|
Lezen in Gate: Range & Sound Path
|
|
Meting van de resolutie
|
0.1 mm
|
|
Systemen/anders
|
|
Energieverbruik
|
15W,varieert afhankelijk van de configuratie
|
|
Gegevensoverdracht
|
1000M Ethernet
|
|
Hoek
|
L-scan -75°～+75°, stap 0.1, 1, 10 verstelbaar; S-Scan -75°～+75°, automatische stapoptimalisatie
|
|
Grootte
|
188 × 238 × 403; 100 × 200 × 300
|
|
Haven
|
Q5
|
|
Encoderpoort
|
2 Inkrementele codeerder
|
|
USB-poort
|
2
|
|
I/O-poort
|
Ronde vorm
|
|
Nettopoort
|
100M/1000M Ethernet
|
|
Debugport
|
Voorstel voor een richtlijn van de Raad
|
Structurele beginsel:
De HFD-UT8C is een onafhankelijke module die via de netwerkkabel is aangesloten op de monitorhost.De software die op de monitorhost draait, stuurt instructies naar de HFD-UT8C via de netwerkinterface, en ontvangt de gegevens van de HFD-UT8C, zoals weergegeven in de onderstaande figuur.
Kenmerken:
Secundaire ontwikkelingen
Ik... De DEMO-code heeft al basis-multichanaal ultrasone functies.Gebruikers kunnen naar de DEMO-code verwijzen voor secundaire ontwikkeling of functies rechtstreeks toevoegen aan de DEMO-code voor ontwikkeling.
Ik... Doordachte secundaire programmering toegang maakt een intuïtieve en eenvoudige programmering, met ondersteuning van handmatige debugging.De gebruiker kan de instrumenten handmatig naar de HFD-UT2C~UT40C sturen om het effect van de wijziging van parameters te testen.
Uitstekende lichamelijke kenmerken
Ik... Interne geïntegreerde ultrasone excitatiecircuit, negatieve vierkantsgolfvorm, spanning verstelbaar van - 25V tot - 300V, verstelbare pulsbreedte van 30ns tot 1000ns,maximale matching met verschillende soorten zenders.
Ik... Intern geïntegreerd met de meeste signaalverwerkings- en detectiefuncties die door een ultrasone foutdetectieinstrument worden vereist, zoals A-golfcompressie, gate detectie, geluidspadmeting,enz.., kunt u snel een standaard ultrasone foutdetectie systeem instellen.
Ik... Biedt ruwe gegevens voor gebruikersverwerking door ruwe AD-acquisitiegegevens naar klanten te verzenden
