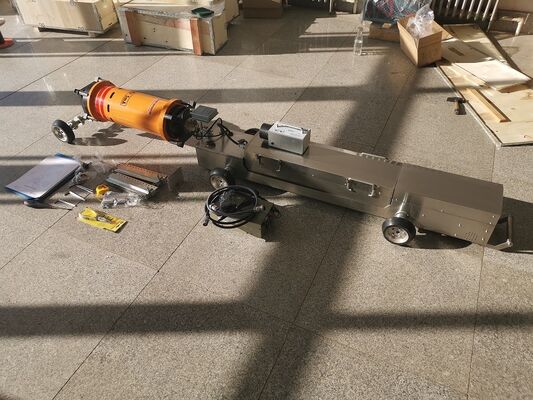

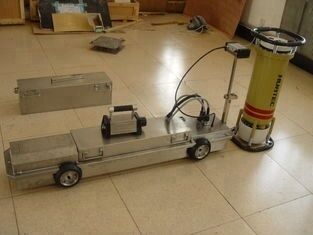

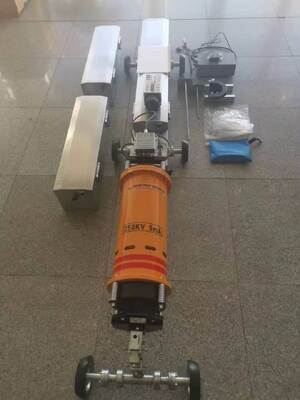

HUATEC X-Ray Pipeline Crawler Makkelijk te bedienen Detecteer de laslijn van lange pijpleiding
De röntgenleiding crawlers omvatten het speciale deel dat de laslijn van lange pijpleiding kan detecteren.hoge beeldgevoeligheidDe röntgenleidingskruipers zijn voorzien van differentiële aandrijving en trillingsabsorptoren.Het chassis van de röntgenpijplijnen crawlers kan worden verplaatst in de pijplijn gestaag zonder van het centrum lopen en omkeren. De röntgenpijplijnen kunnen met grote efficiëntie in de pijplijn worden verplaatst, omdat deze door PLC wordt bestuurd en beschermd wordt tegen blokkades en onderspanning.De röntgenpijpleider is gemakkelijk te scheiden in verschillende delen en vervolgens samen te zettenU kunt de blootstellingsparameter wijzigen en de röntgenpijpleider laten bewegen, stoppen en blootstelling hebben met de externe besturingsbron.De röntgenleiding crawlers zijn gemakkelijk te bedienen.
Hoofdstukken
Crawler kan blootstelling te bedienen wanneer naar voren gaan, en geen blootstelling tijdens achteruit
Tijdens het draaien in de pijpleiding, kan automatisch de snelheid te regelen volgens de helling van de pijp (oplopend of aflopend)
Tijdens de loop- en blootstellingsprocessen zijn foutenopsporingsfuncties beschikbaar (voor water, obstructie, stroomfout, overstroom, overspanning, oververhitting van onderdelen, onderstroom, enz.).)Als er een fout wordt gedetecteerd, zal de crawler onmiddellijk omkeren om volledige bescherming te realiseren.
Op afstand instellen van de tijd: om de blootstellingstijd buiten de pijpleiding aan te passen (operatie-instructie gespecificeerd in het apparatuurmenu)
PLC's en een touchscreen zijn in de crawler geïnstalleerd om de realtime loopstatus weer te geven.en met zelfcontrolefunctie om de bediener van de fout en de oplossing te informeren, zodat de detectie vlot verloopt
Een constant vermogen zorgt voor een uniforme filmkwaliteit
De sensoren zijn bevestigd om water, obstructie, stroomfout (overstroom, overspanning), onderstroom, onderspanning en overtemperatuur te detecteren.De PLC geeft automatisch instructies aan de crawler om om te draaien voor bescherming..
De blootstellingsspanning is continu aanpasbaar.
Specificatie van de röntgenpijpleider
|
Model
Specificatie
|
HXPC-100A1
|
HXPC-100A2
|
HXPC-100B
|
HXPC-100C
|
HXPC-100D
|
HXPC-100E
|
|
Diameterbereik van de pijpleiding
|
Φ610 ¢Φ1219 mm
|
Φ610 mm Φ1422 mm
|
Φ410 ¢Φ1016 mm
|
Φ273 ¢Φ710 mm
|
Φ219 ¢Φ510mm
|
Φ159—Φ168mm
|
|
Totaal gewicht
|
140 kg
|
155 kg
|
125 kg
|
100 kg
|
70 kg
|
40 kg
|
|
De lengte van de kruiper
|
2200 mm
|
2200 mm
|
2000 mm
|
2000 mm
|
1770 mm
|
1770 mm
|
|
Grijpsnelheid
|
16-18M/min
|
16-18M/min
|
16-18M/min
|
16-18M/min
|
16-18M/min
|
16-18M/min
|
|
Kruipafstand
|
8 km heen en weer
|
8 km heen en weer
|
8 km heen en weer
|
8 km heen en weer
|
8 km heen en weer
|
8 km heen en weer
|
|
Locatiefout
|
± 5 mm
|
± 5 mm
|
± 5 mm
|
± 5 mm
|
± 5 mm
|
± 5 mm
|
|
Max.uitgangsspanning
|
300Kv
|
350 kV
|
250 kV
|
200Kv
|
150 kW
|
120 kV
|
|
Max.uitgangsstroom
|
3 mA
|
3 mA
|
3 mA
|
3 mA
|
3 mA
|
3 mA
|
|
Klimvermogen
|
45°
|
45°
|
45°
|
45°
|
45°
|
27°
|
|
Brandpunt mm
|
1.0x3.0
|
1.0x2.3
|
1.0x2.0
|
1.0x2.0
|
1.0x2.0
|
0.8x3.5
|
|
Stralingshoek
|
360°*35°
|
360°*35°
|
360°*30
|
360°*38
|
360°*38
|
360°*38°
|
|
Uitgangsvermogen
|
1.0 kW
|
1.5 kW
|
0.75 kW
|
0.6 kW
|
0.5 kW
|
0.5 kW
|
|
Batterijenergie
|
22Ah/120V
|
22Ah/120V
|
17Ah/120V
|
12Ah/120V
|
10Ah/96V
|
7h/96V
|
|
Motorvermogen
|
300 W
|
300 W
|
300 W
|
200 W
|
150 W
|
100 W
|
|
Blootstellingstijd
|
1 s~1 uurblijft verstelbaar
|
1 s~1 uurblijft verstelbaar
|
1 s~1 uurblijft verstelbaar
|
1 s~1 uurblijft verstelbaar
|
1s~1blijft verstelbaar
|
1s~1blijft verstelbaar
|
|
Blootstellingsspanning
|
5 selectie
|
5 selectie
|
5 selectie
|
5 selectie
|
5 selectie
|
5 selectie
|
|
Operatietemperatuur
|
-40° tot 70°
|
-40° tot 70°
|
-30° tot 70°
|
-30° tot 70°
|
-30° tot 70°
|
-30° tot 70°
|
|
Max.Dikte van de doortreksel
|
35 mm
|
42 mm.
|
30 mm
|
24 mm
|
16 mm
|
12 mm
|
De crawler bevat onderstaande onderdelen als standaard accessoires:
Hoofdvoertuig
Loodzuurstapel: 1
Röntgenapparaat:
Gebruiksaanwijzing
Kalibratiecertificaat
