HMFF-2020 Magnetische lekkagescanner voor tankbodemplaat

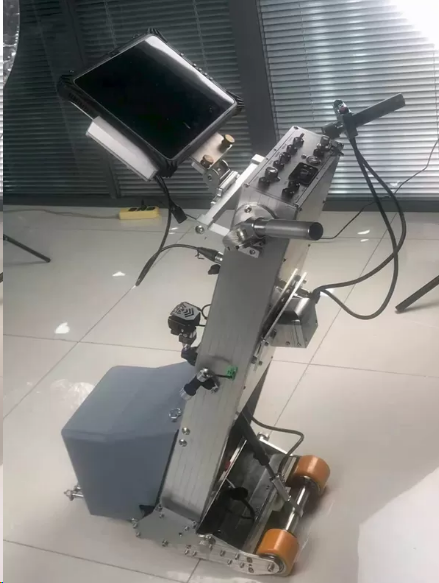

De HMLF-2020 magnetische fluxlekkagescanner voor tankbodemcorrosie is een van 's werelds meest geavanceerde detectiesystemen voor corrosie van tankbodems, waarbij meerdere technologieën zijn geïntegreerd. Het wordt voornamelijk gebruikt voor magnetische fluxlekkagedetectie van tankbodemcorrosie in de aardolie- en chemische industrie. Het systeem beschikt over 192 MLFHall-spoelsondes en 64 LMA Hall-sondesHierdoor kan het corrosiedefecten in de tankbodem detecteren en bepalen op welk oppervlak (boven of onder) het defect zich bevindt. Het combineren van deze twee detectieresultaten helpt enorm bij het analyseren van de oorzaken van corrosie, corrosiepreventie en risicobeoordeling.
HMLF-2020 Magnetische lekcorrosiescanner voor tankbodemsTechnische parameters:
|
beginsel
|
Lekkageprincipe
|
|
Aantal sondes
|
192 stuks MLFHall-spoelsondes en 64 stuks LMA Hall-sondes
|
|
Scanbreedte
|
300 mm
|
|
Maximale scanlengte
|
30meter
|
|
Nauwkeurigheid van positionering
|
±3mmof±0,04% (scanlengte van 8 meter)
|
|
rijmethode
|
DC-motoraandrijving
|
|
Scansnelheid
|
0,5M/s (vast)
|
|
Detectie-efficiëntie
|
9 vierkante meter/minuut
|
|
Dikte bereik
|
Tekenmodus: Maximaal12,5 mm
Automatische stopmodus: 16 mm
|
|
Transparante coatingeigenschappen
|
Sterk doordringend vermogen; kan niet-ferromagnetische coatings doordringen tot6 mm dik.
|
|
Maximale gevoeligheid
|
20%corrosie van de dikte van de tankbodemplaat
|
|
Defecte nauwkeurigheid
|
±5% van het beoordelingsequivalent
|
|
Minimaal defectdetectievermogen
|
Φ2mmgat, met een diepte van50%van de plaatdikte.
|
|
defecten aan het boven- en onderoppervlak
|
Er kan worden vastgesteld of de corrosie zich aan de oppervlakte of aan de onderkant van de basisplaat bevindt.
|
|
Gegevensopslag
|
Het kan worden opgeslagen op de harde schijf van een computer of viaUSBnaar een externe harde schijf.
|
|
Realtime analyse
|
Je kunt de omvang van de defectcorrosie zien, het is specifiekX/Ycoördinaten, en of het defect zich op het boven- of onderoppervlak bevindt.
|
|
voeding
|
een 12VDC oplaadbare batterij, uitgerust met een220Vbedrijfsspanning slimme lader.
|
|
gewicht
|
Ongeveer 45kg
|
|
software
|
Software voor het verzamelen en analyseren van gegevens in realtime, software voor analyserapportage
|
Belangrijkste technische kenmerken van de scanner:
l De apparatuur heeft een gesplitst ontwerp en de hoofdeenheid en magneetonderdelen kunnen worden gescheiden, waardoor demontage eenvoudig is en transport gemakkelijk;
l 256 stuks vansensoren;
l Scanbreedte300 mm;
l Detectiesnelheid: 500mm;
l Het kan onderscheid maken tussen defecten aan de boven- en onderoppervlakken;
l Uitgerust met naar voren gerichte groot- en dimlichten;
l Het beschikt over verlichting van de defectlocatie en een laserindicatorlijn voor de defectlocatie;
l Beschikt over een vluchtknipperlicht dat de plaatsingslocatie van het apparaat aangeeft;
l Het beschikt over dubbele laserindicatorlijnen voor het voorwaartse traject van de apparatuur;
l Het heeft een oplaadpoort voor mobiele telefoons;
l Het heeft een oplaadfunctie voor tablets;
l Optionele lithiumbatterij van 54 Ah met hoge capaciteit, voor een batterijduur van meer dan 8 uur;
l Een robuuste 12-inch touchscreencomputer die licht van gewicht is en gemakkelijk mee te nemen;
l Real-time data-acquisitie en -analyse;
l De in Duitsland vervaardigde mechanische precisie-encoder heeft een lengtefout van3 mm.
l De motor wordt rechtstreeks uit Duitsland geïmporteerd, wat een soepele werking en betrouwbare kwaliteit garandeert.
l Win 10 en 11systemen kunnen automatisch tekenenCADafbeeldingen van de gehele bodemplaat van de tank, lokaliseer gecorrodeerde gebieden en gebruik verschillende kleuren om de mate van corrosie aan te geven.
l diktemeting, vacuümkamer- en magnetische deeltjestests kunnen worden toegevoegd aan de grafische weergave van de tankbodemplaat en volledig worden weergegeven in het rapport om een inspectierapport van de gehele tankbodemplaat te genereren.
l Het heeft een vergelijkings- en overlayfunctie, die de resultaten die deze keer zijn gedetecteerd, kan vergelijken met de vorige om de veranderingen in defecten te bepalen.
l Het beschikt over een patchontwerp en statistische functies en biedt krachtige ondersteuning voor tankonderhoudspersoneel.
l Dankzij de hydraulische stangen van de apparatuur kunnen inspecteurs de magnetische brug gemakkelijk van de basisplaat tillen.
Optionele kenmerken:
l Er is een optioneel magneetverwijderings- en opslagdock beschikbaar om te voorkomen dat magneten zich hechten aan ferromagnetische voorwerpen, waardoor het hanteren en transporteren eenvoudiger wordt.
l Het optionele dockingstation wordt geleverd met vier stevige rubberen wielen, waardoor het kan worden voortgetrokken, waardoor de arbeidsintensiteit wordt verminderd;
l Er kan een optionele kar voor de hoofdeenheid worden geïnstalleerd, die de gedemonteerde hoofdeenheid kan duwen zodat deze kan worden verplaatst zonder dat twee mensen deze moeten dragen.
l Er kan een optionele antibotsingsschakelaar worden geïnstalleerd om botsingen met obstakels ervoor als gevolg van onjuiste bediening te voorkomen;
l Optionele configuratie met verstelbare enkele kijkhoek voor tabletcomputers;
l Optionele configuratie omvat verstelbare computergestuurde en roterende 2D-kijkhoekaanpassing;
l Optionele bediening voor recht stuur;
l Optionele motorfietsstuurbediening;
l Bekabelde bediening kan worden toegevoegd;
l Er kan draadloze bedieningsfunctionaliteit worden toegevoegd;
l Optioneel: remfunctie.
Belangrijkste kenmerken van de rapportagesoftware:
l GeautomatiseerdCADDetectie en tekening
l patchontwerpfunctie
l Functie om testrapporten te genereren
l Analyse van defecte vorm en grootte
l Defecten kunnen worden gedetecteerd door visuele inspectie, echografie, vacuümkamer- en magnetische deeltjestests.
l Vermeld direct het aantal en de locatie van de defecten voor elk bord.
Basisconfiguratielijst:
(1) Afneembare hoofdeenheid: 1 eenheid
(2) 12-inch robuuste tablet met touchscreen: 1 eenheid
(3) Test- en analysesoftware: 1 set
(4) Grafische rapportsoftware: 1 set
(5) Batterijlader en oplader: 1 set
(7) Computermontagebeugel: 1 set
(8) Computerbevestigingsbouten: 2 stuks
( 9 ) Eén set vergelijkingstestplaten: elk één van 6 mm, 8 mm, 10 mm en 12 mm.
(1 0 ) Transportdozen: 3 st
Optionele configuratie
l Er is een optioneel magneetverwijderings- en opslagdock beschikbaar om te voorkomen dat magneten zich hechten aan ferromagnetische voorwerpen, waardoor het hanteren en transporteren eenvoudiger wordt.
l Het optionele dockingstation wordt geleverd met vier stevige rubberen wielen, waardoor het kan worden voortgetrokken, waardoor de arbeidsintensiteit wordt verminderd;
l Er kan een optionele kar voor de hoofdeenheid worden geïnstalleerd, die de gedemonteerde hoofdeenheid kan duwen zodat deze kan worden verplaatst zonder dat twee mensen deze moeten dragen.
l Er kan een optionele anti-botsingsschakelaar worden geïnstalleerd om botsingen met obstakels ervoor als gevolg van onjuiste bediening te voorkomen;
l Optionele configuratie met verstelbare enkele kijkhoek voor tabletcomputers;
l Optionele configuratie omvat verstelbare computergestuurde en roterende 2D-kijkhoekaanpassing;
l Optionele bediening voor recht stuur;
l Optionele motorfietsstuurbediening;
l Bekabelde bediening kan worden toegevoegd;
l Er kan draadloze bedieningsfunctionaliteit worden toegevoegd;
l Optioneel: remfunctie.
