TG-200 Draagbare echo-echo door verf roest Ultrasone dikte meter 0,01 mm Resolutie 500 groepen Gegevensopslag NDT meetinstrument

TG-200 draagbare echo-echo door verfroest ultrasone diktemeter 0,01 mm resolutie 500 groepen gegevensopslag NDT-meetinstrument

Toepassingsgebied

Deze diktemeter maakt gebruik van meerdere echomodi (IE, EE), die de dikte van het product via een bepaalde laagdikte kunnen meten. Dit instrument kan worden uitgerust met een ultrasone diktemeetsonde met smalle puls, die de EE-modus kan gebruiken om door de coatinglaag en de roestlaag te gaan en nauwkeurig de dikte van het werkstuklichaam tussen 3-20 mm te meten, en de nauwkeurigheid van de diktemeting kan 5 μm bereiken; Het kan ook worden uitgerust met gewone diktemeetsondes, waarvan het detectiebereik 0,60 mm ~ 500 mm kan bereiken. Dit instrument kan verschillende platen en verschillende bewerkte onderdelen nauwkeurig meten en kan op grote schaal worden gebruikt in de aardolie-, chemische, metallurgie, scheepsbouw, luchtvaart, ruimtevaart en andere gebieden.

Technische parameters

Basisprincipes

Het principe van ultrasone diktemeting is vergelijkbaar met dat van optische golfmeting. De door de sonde uitgezonden ultrasone puls bereikt het gemeten object en plant zich voort in het object. Wanneer het het materiaalgrensvlak bereikt, wordt het teruggekaatst naar de sonde. De dikte van het gemeten materiaal wordt bepaald door nauwkeurig de tijd van ultrasone voortplanting in het materiaal te meten.

Instrumenteigenschappen

• Er worden drie meetmodi, PE IE en test, gebruikt om de dikte nauwkeurig te meten;In de IE-modus kan de meter de dikte door coating heen meten;
• er wordt gebruik gemaakt van een zeer nauwkeurige timingchip en een v-path-kalibratiemodel, met een breed meetbereik en een hoge meetnauwkeurigheid;
• de meetinformatie kan volledig worden opgeslagen, inclusief diktemeetwaarde, gemeten geluidssnelheid en tijdinformatie;
• voor de stroomvoorziening worden twee alkalische batterijen nr. 5 gebruikt;
• de schermresolutie is 0,01 mm en de foutlimiet is 0,4% H (H is de dikte van het werkstuk);
• het contrast van het LCD-scherm is instelbaar en heeft een LED-achtergrondverlichting, die in verschillende lichtomgevingen kan worden gebruikt.

Belangrijkste functionele parameters

• het heeft een nulkalibratie, die de systeemfout automatisch kan corrigeren;
• als de dikte bekend is, kan de geluidssnelheid terug gemeten worden om de meetnauwkeurigheid te verbeteren;
• het heeft de koppelingsstatus-promptfunctie om intuïtief de meetstatus te begrijpen;
• het heeft een stroomindicatiefunctie, die het resterende vermogen van de batterij in realtime kan weergeven.

Standaard levering:

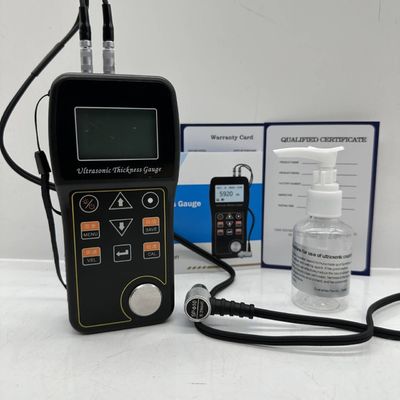

Hoofdeenheid 1 st

Basistype sonde 5M 10mm

Koppeling

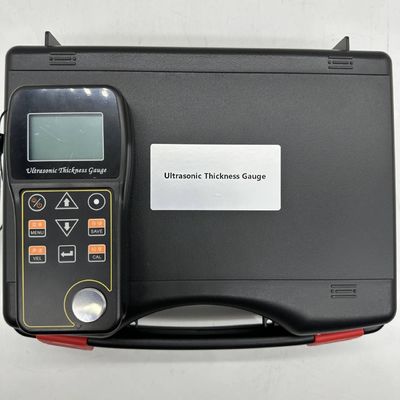

Draagtas

Handmatig

Kalibratie certificaat

PC-software

Optionele accessoires:

Diverse sondes

Koppelmiddel voor hoge temperaturen

Trapwigblok
