HV1800F-LED Vacuum Box Leak Tester Met LED-licht 60kPa Vacuümgraad 800mm Detectie Lengte Tank Bottom Butt Lap Weld Leak Detector

HV1800F-LED Vacuümbox-lektester met LED-licht 60kPa Vacuümgraad 800 mm Detectielengte Tankbodem Lap-laslekdetector

1.   Productintroductie

Lekkagedetectie in vacuümboxen is een veelgebruikte methode, zoals de detectie van laslekkage van lasnaden in de tankbodem en drukvaten. Momenteel is de geometrische maat van de vacuümbox op de markt ongeveer: de breedte is ongeveer 200 mm, de lengte is ongeveer 600 mm, de hoogte is ongeveer 300 mm en het gewicht is van 5 kg tot 10 kg. De gebruiksmethode is om de vacuümdoos in de te detecteren positie te knikken, de inspecteur hurkt om een ​​bepaalde druk uit te oefenen op de vacuümdoos om ervoor te zorgen dat de afdichting tussen de rand van de vacuümdoos en het geteste object intact is, en dan de vacuümpomp stofzuigt de binnenkant van de doos, wanneer de vacuümgraad in de doos de in de norm gespecificeerde negatieve drukwaarde bereikt. Via het transparante venster van de Vacuümbox kunt u controleren of er sprake is van lekkage op de gedetecteerde positie. Nadat de detectie is voltooid, opent u de inlaatklep om de binnenkant van de doos met lucht te vullen. Nadat de onderdruk in de doos nul is, kan de inspecteur de vacuümdoos naar de volgende detectiepositie verplaatsen voor detectie.

Omdat de doos van de vacuümdoos een bepaald gewicht heeft, zullen de inspecteurs, als het aantal geteste lassen groot is, zoals een las van een paar duizend meter lang, duizenden keren hurken en opstaan, en de vacuümdoos lange tijd verplaatsen, de inspecteurs zullen ook veel fysieke kracht besteden; Vanwege de voltooiing van een positiedetectie moet het detectiepersoneel hurken, druk uitoefenen, opstaan ​​en herhaalde acties verplaatsen, dus het zal veel tijd vertragen, de efficiëntie is erg laag; Als de verzegeling niet strak is, moeten de inspecteurs bovendien veel moeite doen, zelfs knielend om druk uit te oefenen op de vacuümdoos, en soms oude kleding of oude stoffen gebruiken die bevlekt zijn met water en andere voorwerpen. De doos is omgeven om te zorgen voor afdichting, wat ook tijdrovend en arbeidsintensief is.

Lekkagedetectie van grote hoeklassen is moeilijker. Om een ​​goede afdichting tussen de Vacuümkast en de tankwand en de bodem van de tank te garanderen, moet de inspecteur zowel in verticale als horizontale richting een grote kracht op de Vacuümkast uitoefenen. Omdat de inspecteur echter naar een hoge muur kijkt en de detectiepositie zich in een zeer lage hoek bevindt, houdt de inspecteur de vacuümbox niet op deze positie vast. Het maakt ze te sterk, waardoor er veel tijd en moeite wordt verspild aan het afdichten van de randen van de kamer.

Om de bovenstaande problemen op te lossen, heeft ons bedrijf twee soorten lasnaadlekdetectieboxen ontwikkeld, die de detectie van lasnaadlekkage van de tankbodem eenvoudiger en efficiënter maken.

2. Technische parameter

2. Kenmerken van rechtgelaste vacuümdoos

1) De onderkant is geïnstalleerd met een loopwiel en de veer bevindt zich boven het loopwiel. Wanneer het vacuüm niet wordt gepompt, wordt ervoor gezorgd dat de afdichtingsspons aan de onderkant van de vacuümbox zich ongeveer 10 mm hoog boven de grond bevindt. Het inspectiepersoneel kan de vacuümbox gemakkelijk duwen om te lopen zonder te bukken, op te tillen en te bukken, en de bediening is handig en snel om direct met de voeten voorover te buigen

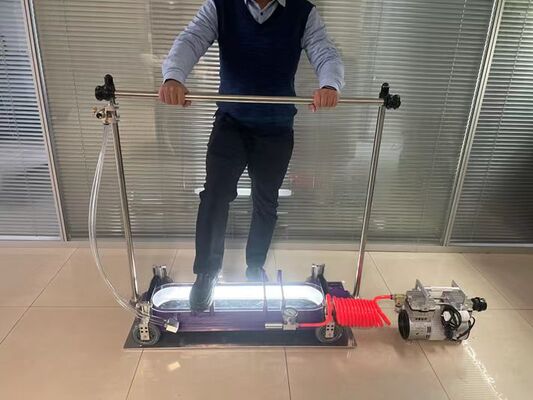

2) Bij de lekdetectie staat de inspecteur op de vacuümbox en vertrouwt hij op de eigen zwaartekracht van de inspecteur om de afdichtingsspons te vervormen om het doel van afdichting te bereiken. De afdichtingssnelheid is snel en de efficiëntie is hoog, en het duurt slechts ongeveer 20 seconden om de lekdetectie op één punt te voltooien

3) De vacuümbox is uitgerust met een hulpstang, die kan worden gebruikt om de vacuümbox te laten lopen; Het is tevens de armleuning voor het inspectiepersoneel wanneer zij op de vacuümbox staan ​​om de veiligheid van het inspectiepersoneel te waarborgen; De armleuning is ook uitgerust met een luchtinlaatklep en het detectiepersoneel kan het drukontlastingswerk van de echte vacuümbox voltooien zonder met de taille te hoeven wapperen

4) De vacuümmeter en het veiligheidsventiel zijn op de kast geïnstalleerd. Wanneer het vacuüm de ingestelde waarde bereikt, springt de veiligheidsklep om het vacuüm in de vacuümbox op de ingestelde constante waarde te houden, zodat het niet nodig is de vacuümpomp regelmatig uit te schakelen, wat tijd bespaart en de inspectiesnelheid versnelt.

5) Door de vacuümbox te gebruiken, kan de detector het lekdetectiewerk alleen in rechtopstaande positie voltooien, wat de arbeidsintensiteit van de detector aanzienlijk vermindert, vooral de arbeidsintensiteit van de taille

3. Kenmerken van hoeklasvacuümdoos

1) De zijkant is uitgerust met een loopwiel, dat de vacuümbox kan duwen om te lopen; Randlijmafdichtingsspons, gemonteerd aan beide zijden van een geleiderail, elke zijde van de geleiderail gemonteerd op een micro-stoterstangmotor (enkele motorstuwkracht van 19 kg) en een elektromagneet (enkele zuigkracht van 80 kg)

2) Wanneer het wordt bekrachtigd, wordt het geadsorbeerd op de tankwand als een vast punt voor het uitoefenen van kracht, wat overeenkomt met het bevestigen van één uiteinde van de duwstangmotor aan de tankwand. Tijdens de inspectie zal de duwstangmotor de vacuümbox naar de tankwand duwen, waardoor de afdichtingsspons wordt samengedrukt om de afdichting van de vacuümbox te garanderen

3) Met behulp van de lege doos is de afdichtingssnelheid snel, de efficiëntie hoog en de lekdetectie van een punt duurt slechts ongeveer 20 seconden

4) Hetzelfde als de rechte lasvacuümkast, de hulpstang is geïnstalleerd met een luchtinlaatklep, naast de elektromagneet en duwstangmotorbedieningsschakelaar, is de doos geïnstalleerd met een vacuümmeter en veiligheidsklep. Wanneer de vacuümgraad de ingestelde waarde bereikt, start de veiligheidsklep, zodat de vacuümgraad in de vacuümkast op de ingestelde constante waarde wordt gehouden, zodat het niet nodig is om de vacuümpomp regelmatig uit te schakelen, wat tijd bespaart en de inspectiesnelheid versnelt

3. Technische parametervereisten:

3.1 VacuümkastHV1800F-LEDvoor het testen van lap- en stomplassen

3.1.1 Vacuümgraad: niet minder dan 60 kPa;

3.1.2 Lasdetectielengte: niet minder dan 800 mm;

3.1.3 Controleer de soorten lasnaden: lap- en stomplassen aan de onderkant van de tank;

3.1.4 Eisen aan tankdiameters: kunnen worden toegepast op alle tankdiameters;

★3.1.5 Bedieningsmodus: Het inspectiepersoneel kan de hele operatie voltooien door te staan;

★3.1.6 Verlichtingssysteem: LED-verlichtingssysteem in vacuümbox;

3.1.7 Voeding verlichtingssysteem: ingebouwde 3Wh lithiumbatterij, voedingstijd is niet minder dan 16 uur;

★3.1.8 Bewegend wiel: de vacuümbox wordt geleverd met 4 bewegende wielen, 4 bewegende wielen met veer kunnen worden opgetild, kunnen de vacuümbox duwen om te lopen;

★3.1.9 hulpstang: de overdrukklep is op de hulpstang geïnstalleerd en het detectiepersoneel kan de overdrukklep schakelen wanneer deze normaal staat.

★3.1.10 Randafdichtingsmateriaal, spons met hoge dichtheid

3.3 Vacuümpomp

3.3.1 Spanning: 220V 50/60Hz;

3.3.2 Ontwerpdruk: 92 kPa;

3.3.3 Type pomp: elektrische vacuümpomp met ventilator;

3.3.4 Stroomsnelheid: 200 l/min;

3.3.5 Gewicht: niet meer dan 10,5 kg;

3.3.6 Vermogen: niet meer dan 450 W.

3.3.7 Machinegeluid:≤58 dB

4. Configuratievereisten

4.1 Vacuümpomp: 1 st

4.2 Lap- en stomplassen Vacuümbox: 1 set

4.3 Hoeklaskast: 1 set

4.4 Zachte luchtpijp: 1 set

4.5 Batterij van de voeding van de vacuümpomp: 1 st

4.6 Handleiding: 1 exemplaar;

4.7 Verzenddozen: 3 stuks

Optionele robot:

Op afstand bestuurbare robot

1 Aandrijfmotor: 2X200W synchrone servicemotor met permanente magneet;

2 Motorremmen, motorparkeren;

3 Beschermingsgraad IP44;

4 Afstandsbediening afstand: 100 meter;

5 Bedrijfssnelheid: 0-5 km/u;

6 Lithiumbatterijvoeding, 3-4 uur;

7 Actieradius (leeg beladen): 20 kilometer
