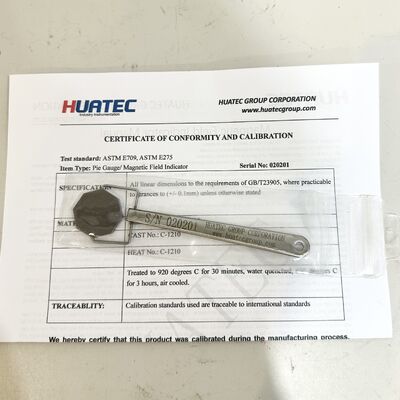

Octogonale pie-meter Magnetisch veldindicator Standaard octogonaal patroon MPI Magnetische deeltjesinspectie veld teststuk

Samenvatting:

De indicator van het magnetisch veld is gebaseerd op de Chinese standaard "magnetische deeltjesinspectie van drukvaten van staal" en "magnetische deeltjesinspectie van drukvaten".De standaard van de American Materials Testing Society ASTME709 magneetpoederinspectie methode en de ASTMA275 magneetpoederinspectie methode voor stalen smeedstukken en de JB3965-85 magneetpoederinspectie methode, de JB4730-94, de figuur 11-9 standaardontwerp fabricage.Het is een goed hulpmiddel voor de magnetische deeltjes inspectieHet kan de uitgebreide prestaties van de foutdetectieapparatuur, de magnetische poederophanging en de geschiktheid van de werkwijze controleren.We kunnen het gemakkelijk gebruiken om de intensiteit en richting van het magnetisch veld in het gemagnetiseerde gebied te weerspiegelen.

Gebruik

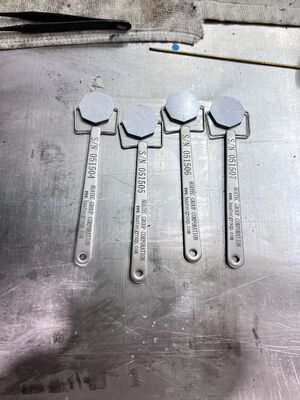

1Bij gebruik van de type 1 magnetisch veldindicator wordt het handvat met de hand vastgehouden, het koperen oppervlak naar boven gericht en het achtlijnige oppervlak aan het werkstuk bevestigd.Het handvat wordt vastgehouden met de hand met de 2 type magnetisch veld indicator, zodat elke zijde van de magnetische veldindicator aan het werkstuk kan worden bevestigd.

2. 1 type en 2 magnetisch veld indicator continue methode, bij het sproeien van magnetisch poeder of magnetische suspensie, wanneer op het oppervlak van de magnetische indicator duidelijke magnetische markering lijnen verschijnen,het laat zien dat het magnetische effect is geproduceerdWanneer de magnetische indicator geen magnetische sporen vormt of geen magnetische sporen in de vereiste richting vormt, dient de aanpassing van de magnetiseringsmethode te worden gewijzigd.

3De 3e type magnetisch veld indicator is een imitatie van West-Duitsland.maar controleer ook de uitgebreide prestaties en de juiste werking van de magnetische deeltjes suspensieHet kan gemakkelijk worden gebruikt om de intensiteit en de richting van het magnetisch veld in het gemagnetiseerde gebied te weerspiegelen.en de grenswaarde van de diepte van de diepgang van de diepgang van het oppervlaktefout kan worden waargenomen en waargenomen bij een bepaalde magnetische veldwaarde.

4De magnetische veldindicator bestaat uit een platte, niet-resterende magnetische afschermingsring in een dergelijke afschermingsring en is voorzien van een cilindrisch zacht ijzer dat uit 4 delen bestaat.Deze 4 delen zijn van elkaar gescheiden door niet-gemagnetiseerde gatenDe roterende deksel is 0,5 mm groot, met 1, 2, 3, 4 letters per 90 graden rotatie.Een dun messingvlak is bedekt op de coverHet dekselvlak kan worden ingesteld om de afstand tussen het deksel en de zachte ijzeren cilinder aan te passen.

5Wanneer u het apparaat op een gemagnetiseerd werkstuk controleert, gaat een deel van de magnetische krachtlijn door de kolom van het zachte ijzer.Als het magnetische poeder en de magnetische suspensie verspreid zijn, verschijnt een overeenkomstige kloof in de scheur in het deksel volgens de richting van het magnetisch veld. draai het deksel 360 graden, dat wil zeggen, het deksel is 0,5 mm van de zachte ijzeren cilinder,Als het magnetische deeltjesbeeld niet verdwijnt, moet u het deksel blijven draaien en de afstand tussen het deksel en het zachte ijzer vergroten.Om de richting van het magnetisch veld te bepalen, kan de magnetische veldindicator langzaam worden gedraaid totdat de weergave van de scheur de meest voor de hand liggende graad bereikt en het magnetisch veld in deze positie in verticale richting is.
