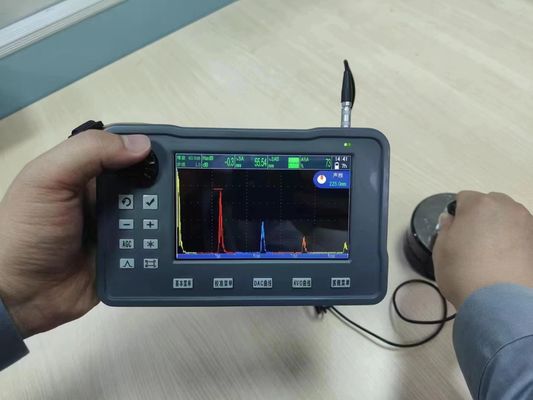

FD540mini Handheld ultrasone foutdetector Volledige aanraakbediening SD-kaartgegevens exporteren Type-C Snel opladen Pijpleiding Ketel Metaal NDT-testmachine
Korte introductie
FD540mini ultrasone foutdetector is een nieuw type ultrasoon testproduct dat door ons bedrijf is gelanceerd en dat veel wordt gebruikt in industrieën zoals ketels, drukvaten, energie, aardolie, chemicaliën, offshore-olie, pijpleidingen, scheepsbouw, auto's, mechanische productie, metallurgie, metaalverwerking, staalconstructies, spoorwegvervoer, kernenergie, universiteiten, enz. Het kan gemakkelijk verschillende interne defecten (scheuren, losheid, poriën, insluitsels, enz.) in werkstukken detecteren, lokaliseren, evalueren en diagnosticeren. Deze digitale ultrasone foutdetector heeft een compacte structuur, stabiele golfvorm, sterk uithoudingsvermogen, hoge gevoeligheid, snelle respons en een maximale repetitieve emissiefrequentie tot 10.000 Hz. Het is een uiterst draagbaar ultrasoon foutdetectieproduct.
Technische parameters
| Detectiebereik |
10m (koolstofstaal in de lengterichting)
(Metrologische prestatie-eisen:
≥3500mm)
|
| Pulsmodus |
Scherpe puls, blokgolf, dubbele blokgolf |
| Pulsspanning |
25V~300V regelbaar Stappend 25V |
| Pulsbreedte |
0ns~500ns onophoudelijk regelbaar, 10ns-tempo |
| Demping |
sterk en zwak verstelbaar |
|
Puls herhaling
frequentie
|
Automatisch of handmatig, traploos instelbaar van 100 Hz tot 1000 Hz,
met een tempo van 10 Hz
|
| Verdienen |
120dB, tempo 0,1dB, 1dB, 10dB |
| Bandbreedte |
0,1 MHz ~ 20 MHz |
| Golffilter |
1M ~ 5M |
| Scherm weergeven |
5,0-inch LCD-scherm, de effectieve schermgrootte is 108 mm lang en 64 mm breed |
| Oplossing |
800×480 |
| Instrumentinterface |
Dubbele LEMO-00 C5 |
| Alarm |
Poort A, B-alarm |
| Uitvoerinterface |
Type-c-USB |
| Detectiemodus |
Volledige golf, positieve halve golf, negatieve halve golf, RF |
| Hek |
Onafhankelijk A,B |
| Meetmodus |
Piek, golfzijde |
| Geheugen |
SD-kaart 1G |
| Bewaar inhoud |
Enkel beeld, continu opnemen met meerdere beelden (≤200 beelden) |
| Kwantitatieve modus |
DAC-curve,AVG(DGS)-curve |
| Hulpfuncties |
Ondersteuning van aanraking, virtueel toetsenbord, PD snel
opladen, automatische versterking, piekgeheugen, bevriezen
|
|
Foutdetectie
normen
|
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345 |
| Grootte en gewicht |
183 mm x 113 mm x 45 mm 780 g, inclusief batterij |
| Batterij |
12 uur |
| Eenheid |
Metrisch, imperiaal |
| Bedrijfstemperatuur |
-10℃~55℃ |
| Oplader |
“Algemeen” AC(100~240V, 50~60Hz) |
| Oplossing |
36dB
(Metrologische prestatie-eisen:≥26dB)
|
| Dynamisch bereik |
40dB
(Metrologische prestatie-eisen:≥26dB)
|
| Gevoeligheidsmarge |
60dB
(Metrologische prestatie-eisen:≥42dB)
|
| Verticale lineariteit |
2,8%
(Metrologische prestatie-eisen: ≤6%)
|
|
Horizontaal
lineariteit
|
0,6%
(Metrologische prestatie-eisen: ≤2%)
|
| Taal |
Chinees/Engels |
Functies
1: De body is lichtgewicht en geschikt voor bediening met één hand.
2: PD65W snel opladen + 12 uur lange batterijduur.
3: 5,0-inch IPS high-definition scherm met een gloednieuwe UI-interface.
4: Ondersteuning van volledig schermaanraking, snelle gebarenbediening, virtueel toetsenbord, gemakkelijk te gebruiken
5: Met DAC, AVG, automatische versterking, piekgeheugen, kleurhalfbereik, B-scan en andere professionele functies.
6: Inclusief Chinees en Engels schakelen, gegevensexport naar SD-kaart, online upgrade, schermopname en vele andere praktische functies.
Standaard configuratie
| SerienummerR |
naam |
Hoeveelheid |
| 1 |
Host FD540mini |
1 |
| 2 |
Sonde (hoge precisie rechte sonde, hoeksonde) |
2 |
| 3 |
Sonde lijn |
2 |
| 4 |
Oplader |
1 |
| 5 |
Stroomlijn |
1 |
| 6 |
Handleiding |
1 |
| 7 |
Certificaat van overeenstemming |
1 |
| 8 |
Garantiekaart |
1 |
| 9 |
Powerbank |
1 |
