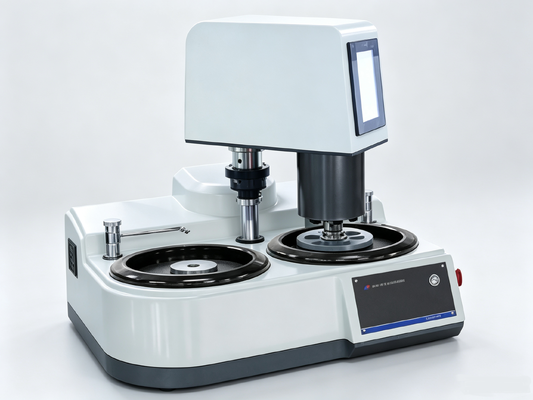

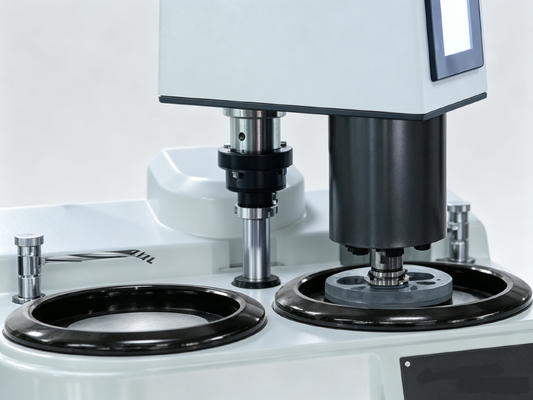

HPA-2000S Volautomatische metallografische slijppolijstmachine Dubbele schijf Meerpunts- en middendruk PLC Touchscreen Metaalmonsterpolijstmachine
Productintroductie
HPA-2000 S volautomatische metallografische slijp- en polijstmachine ondersteunt tegelijkertijd:
O Meerdere monsters onafhankelijk geladen
O Middenladen van monsterbakje
kan zes monsters tegelijk bevatten en kan worden uitgerust met een automatisch doseerapparaat met vier kanalen (optioneel) om het slijp- en polijstproces volledig geautomatiseerd te voltooien.
Ⅱ,Functies
1. HPA-2000S volautomatische metallografische slijp- en polijstmachines met enkele en dubbele schijf, die tegelijkertijd ondersteunen:
O Meerdere monsters onafhankelijk geladen
O De monsterbak wordt centraal geladen, waardoor zes monsters tegelijk worden gefixeerd (er kunnen er maximaal acht worden aangepast) om het hele slijp- en polijstproces te voltooien, zodat elk monster een volledig vlak oppervlak krijgt.
2. Slijp- en polijstschijven en proefschijven: stel alle slijp- en polijstparameters in, zoals rotatiesnelheid, slijp- en polijsttijd, rotatierichting en sluiting van de waterklep, en sla ze automatisch op zodat u ze gemakkelijk kunt oproepen;
3. PLC + 1 kW krachtige motor；
4. Het maakt gebruik van twee onafhankelijke krachtige motoren van 1 kW met een hoog koppel, en het koppel is hoog en constant, ongeacht de snelheid.
5. Groot snelheidsbereik, van 5 tpm tot 1000 tpm (maximaal 1500 tpm);
6. De draaitafel kan snel starten en stoppen; hij stopt met draaien in slechts 2 seconden.
7. Alle slijp- en polijstparameters, zoals rotatiesnelheid, slijp- en polijsttijd, rotatierichting en sluiting van de waterklep, worden automatisch opgeslagen en gemakkelijk opgeroepen.
8. Geïmporteerd PLC-merk, betrouwbare kwaliteit;
9. De touchscreen-interface maakt het instellen van slijp- en polijstparameters gemakkelijk.
10. 3 werkmodi:
1) Volautomatische modus:
Op basis van het voorbeeldmateriaal of de gebruikersgewoonten kunnen 99 sets processen (stromen) worden ingesteld en opgeroepen.Elk proces kan 10 stappen met procesparameters bevatten(voor elke stap van het slijpen of polijsten zijn de parameters: de rotatiesnelheid van de slijpschijf en de slijpkop, de slijp- en polijsttijd, enz.).
2) Multi-procesmodus:
Op basis van elke slijp- en polijststap kunnen 30 procesparameters worden ingesteld en opgeroepen: rotatiesnelheid van slijpschijf en slijpkop, slijp- en polijsttijd, waterstroom, enz.
3) Handmatige modus:
Om een specifieke functie van het apparaat afzonderlijk te bedienen.
11. Slaat 100 processen op, die kunnen worden geïmporteerd en geëxporteerd;
12. Controle van de dikte van de slijplaag: controleer nauwkeurig de hoeveelheid monster die tijdens het slijpen wordt verwijderd, slijpen tot een bepaalde positie (optioneel);
13. Inclusief een automatische druppelaar met 1, 4 of 6 kanalen (optioneel):
1) de polijstmachine bestuurt een vierkanaals druppelaar; het type en de snelheid van de druppelaar worden allemaal geregeld door opdrachten van de polijstmachine.
2) De druppeldispenser heeft drie bedieningsmodi: handmatig, online en volledig automatisch.
3) Sluit aan op een polijstmachine en breng vloeistof aan volgens de polijstparameters die door de machine zijn ingesteld; elke modus kan onafhankelijk worden ingesteld: druppelsnelheid, druppeltijd.
14. De slijpkop is voorzien van elektromagnetische automatische vergrendeling en vervangt voor meer gemak de handmatige vergrendelingssleutel van de slijpkop.
15. Door eenvoudig de magnetische antiaanbakschijf te vervangen, kunnen alle processen zoals ruw en fijn slijpen en ruw en fijn polijsten van verschillende monsters worden voltooid. Eén schijf is gelijk aan N schijven.
16. Schakel tussen Chinese en Engelse interfaces;
17. Bediening via mobiele afstandsbediening (optioneel).
Ⅲ,Technische parameters
|
naam
|
Specificatie
|
|
model
|
HPA-2000S
|
|
Slijp- en polijstschijf
|
2
|
|
Slijp- en polijstschijf hoofdmotor
|
1KW * 2
|
|
Controlemethode
|
Touchscreen + PLC
|
|
methode van onder druk zetten
|
Pneumatische meerpuntsdrukverhoging (individuele drukverhoging voor elk monster) +Elektrische centrale drukverhoging
|
|
Diameter slijpschijf (mm)
|
φ254 (optioneelφ20 0 ,φ230,φ30 0 )
|
|
Slijp- en polijstschijfsnelheid
|
5 -1000 (r/min) met optioneel 1500 (r/min)
|
|
Draairichting van de polijstschijf
|
Kies tussen linksom of rechtsom, met automatische omschakeling tussen vooruit en achteruit.
|
|
Diameter monsterschijf
|
160 mm, aanpasbaar
|
|
Monsterbakje monsteropening
|
φ30 mm zesgaats (optioneel:φ30 mm acht gaten,φ30 mm zes gaten,φ20 mm zes gaten,φ40 mm zes gaten,φ50 mm drie gaten, of op maat gemaakt),
|
|
Centrale druk
|
10-200N
|
|
Enkele monsterdruk
|
(1-40N) x 6, (1-60N) x 8 (optioneel)
|
|
Voorbeeld van de rotatiesnelheid van de schijf
|
De besturing kan worden geschakeld tussen vooruit en achteruit bij snelheden van 30-200 tpm.
|
|
Handmatige modus
|
U kunt 30 sets parameters selecteren, elke set kan afzonderlijk worden ingesteld en opgeroepen.
|
|
Automatische modus
|
99 sets processen (stromen), elke set processen bevat 10 stappen met procesparameters (automatisch van proces 1 naar proces 10, elke stap komt overeen met een set parameters).
|
|
Gebruikersprogrammering
|
Gebruikers kunnen programmeren en bellen...
|
|
Monster slijpdiktecontrole
|
Nauwkeurigheid diktecontrole 0,05 mm (optioneel)
|
|
Gasbrondruk
|
0,6 MPa
|
|
Vergrendelingsmethode van de slijpkop
|
Elektromagnetisch automatisch
|
|
druppelaar
|
1-kanaals, 4-kanaals en 6-kanaals (optioneel) bestuurbaar door een polijstmachine.
|
|
voeding
|
Spanning: AC220V; Frequentie: 50 Hz; Vermogen: 2 kW
|
|
Externe afmetingen (mm)
|
760 x 730 x 700
|
|
gewicht
|
74 kg
|
Ⅳ,Belangrijkste bijlagen
|
naam
|
hoeveelheid
(dubbele plaat)
|
naam
|
hoeveelheid
(dubbele plaat)
|
|
Magnetische schijf (254 mm)
|
2
|
Antiaanbaklaag
|
2
|
|
Schuurpapier met zelfklevende achterkant, 254 mm (of 250 mm), 180#, 600#, 1000#.
|
2 van elk
|
Polijstdoek (met lijm, 250mm)
Fluweel, canvas
|
1 elk
|
|
Diamant suspensie slijp- en polijstvloeistof
1 micrometer, 6 micrometer, 200 ml
|
1 fleselk
|
Koevoet met antiaanbakplaat (gebruikt voor het plaatsen en omhoog wrikken van de antiaanbakplaat)
|
1
|
|
Producthandleiding, productcertificaat
|
2 exemplaren
|
|
|
一, Opties
1. De controlearmatuur voor de maalhoeveelheid roteert één divisie, wat overeenkomt met 0,02 mm.
2. Automatische druppeldispenser met vier kanalen
3. Bedieningsmodule voor mobiele afstandsbediening
4. luchtpomp
5. Huawei MediaPad M6 10,8 inch Kirin 980, 4GB RAM + 64GB opslag, WiFi
6. Veelgebruikte verbruiksartikelen:
|
MAGNEET
|
Antiaanbakbakjes 5 stuks/doos, diameter:Φ250 mm
Het oppervlak is voorzien van een speciale antiaanbaklaag, waardoor u zelfklevend schuurpapier of polijstdoeken op de lade kunt bevestigen, zodat u deze eenvoudig kunt vervangen zonder resten achter te laten. Het is herbruikbaar.
Deze schijf wordt direct gebruikt op de magnetische schijven van BUEHLER of STRUERS;
Vervanging voor Buehlers MagnoMet en MagnoPad
|
|
GSC 250A
|
Metallografisch schuurpapier 100 vellen/pak
Schuurmiddel: Zwart siliciumcarbide
Deeltjesgrootteaanduidingen: P80#, 120#, 180#, 3, 2, 0#, 6, 00#, 800#, 1000#, 1200#, 1500#, 2000#
Maat:Φ250 mm waterbestendig
Dankzij de zelfklevende achterkant kan het schuurpapier direct op de slijpschijf worden bevestigd.
|
|
FT2 5 0 A
|
Metallografische polijststof 10 stuks/pak
Fluweel (lange pool) / Canvas (korte pool) / Wollen stof (korte pool) / Zijde (geen pool)Φ2 50 mm
Zelfklevende achterkant: De stof kan direct op de slijpschijf worden bevestigd.
|
|
DSU
|
Diamant suspensie polijstpasta 500 ml / fles
Diamanten worden in een vloeistof gesuspendeerd en gelijkmatig verdeeld via een spuitfles of automatisch druppelen.
Deeltjesgrootte: 0,25, 0,5, 1, 1,5, 2,5, 3, 3,5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 micrometer, geschikt voor diverse materialen.
|
