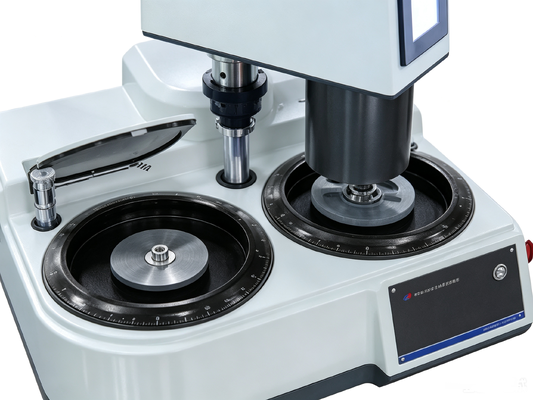

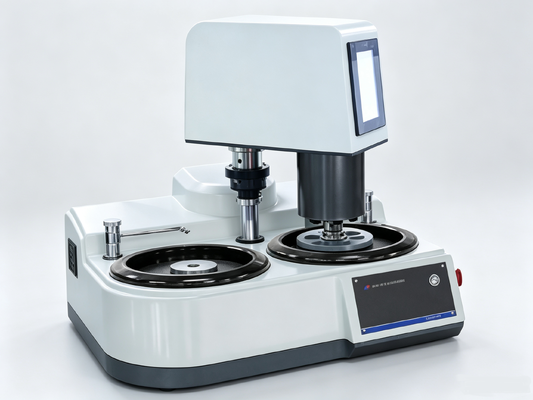

HPA-2000S (Multi-point druk & middendruk) Volautomatische metallografische slijp- en polijstmachine
Productintroductie
HPA-2000Svolautomatische metallografische slijp- en polijstmachine ondersteunt tegelijkertijd:
- Meerdere monsters onafhankelijk geladen
- Middenladen van monsterbakje
Kan zes monsters tegelijk bevatten en kan worden uitgerust met een automatisch doseerapparaat met vier kanalen (optioneel) om het slijp- en polijstproces volledig geautomatiseerd te voltooien.
Functies
- HPA-2000S volautomatische metallografische slijp- en polijstmachines met enkele en dubbele schijf, ondersteunt tegelijkertijd meerdere onafhankelijk geladen monsters en centrale belading van de monsterlade, waarbij zes monsters (maximaal acht kunnen worden aangepast) tegelijk worden gefixeerd om het hele slijp- en polijstproces te voltooien
- Slijp- en polijstschijven en proefschijven: stel alle slijp- en polijstparameters in en voer ze uit, zoals rotatiesnelheid, slijp- en polijsttijd, draairichting en sluiting van de waterklep, met automatisch opslaan voor eenvoudig oproepen
- PLC + 1 kW krachtig motorsysteem
- Maakt gebruik van twee onafhankelijke krachtige motoren van 1 kW met een hoog koppel dat constant blijft, ongeacht de snelheid
- Groot snelheidsbereik, van 5 tpm tot 1000 tpm (maximaal 1500 tpm)
- Draaitafel kan snel starten en stoppen; stopt met draaien in slechts 2 seconden
- Alle slijp- en polijstparameters worden automatisch opgeslagen en gemakkelijk opgeroepen
- Geïmporteerd PLC-merk voor betrouwbare kwaliteit
- Touchscreen-interface voor gemakkelijke parameterinstelling
- 3 werkmodi:
- Volautomatische modus:Er kunnen 99 sets processen (stromen) worden ingesteld en opgeroepen, die elk 10 stappen met procesparameters bevatten
- Multi-procesmodus:Voor elke slijp- en polijststap kunnen 30 procesparameters worden ingesteld en opgeroepen
- Handmatige modus:Bedien specifieke functies van het apparaat individueel
- Slaat 100 processen op met import-/exportmogelijkheden
- Controle van de dikte van de monsterslijplaag: controleer nauwkeurig de hoeveelheid monster die tijdens het malen wordt verwijderd (optioneel)
- Inclusief automatische druppelaar met 1, 4 of 6 kanalen (optioneel) met drie bedrijfsmodi: handmatig, online en volledig automatisch
- De slijpkop is voorzien van elektromagnetische automatische vergrendeling voor meer gemak
- Vervang eenvoudig de magnetische antiaanbakschijf; één schijf gelijk aan N schijven
- Schakel tussen Chinese en Engelse interfaces
- Bediening met mobiele afstandsbediening (optioneel)
Technische parameters
| Parameter |
Specificatie |
| Model |
HPA-2000S |
| Slijp- en polijstschijf |
2 |
| Slijp- en polijstschijf hoofdmotor |
1 kW × 2 |
| Controlemethode |
Touchscreen + PLC |
| Methode voor drukverhoging |
Pneumatische meerpuntsdrukverhoging (individuele drukverhoging voor elk monster) + Elektrische centrale drukverhoging |
| Diameter slijpschijf (mm) |
φ254 (optioneel φ200, φ230, φ300) |
| Slijp- en polijstschijfsnelheid |
5-1000 (r/min) met optioneel 1500 (r/min) |
| Draairichting van de polijstschijf |
Kies tussen linksom of rechtsom, met automatische omschakeling tussen vooruit en achteruit |
| Diameter monsterschijf |
160 mm, aanpasbaar |
| Monsterbakje monsteropening |
φ30 mm zes gaten (optioneel: φ30 mm acht gaten, φ30 mm zes gaten, φ20 mm zes gaten, φ40 mm zes gaten, φ50 mm drie gaten, of op maat gemaakt) |
| Centrale druk |
10-200N |
| Enkele monsterdruk |
(1-40N) × 6, (1-60N) × 8 (optioneel) |
| Voorbeeld van de rotatiesnelheid van de schijf |
De besturing kan worden geschakeld tussen vooruit en achteruit bij snelheden van 30-200 tpm |
| Handmatige modus |
U kunt 30 sets parameters selecteren, elke set kan afzonderlijk worden ingesteld en opgeroepen |
| Automatische modus |
99 sets processen (stromen), elke set processen bevat 10 stappen met procesparameters(automatisch van proces 1 naar proces 10, elke stap komt overeen met een reeks parameters) |
| Gebruikersprogrammering |
Gebruikers kunnen programmeren en bellen |
| Monster slijpdiktecontrole |
Nauwkeurigheid diktecontrole 0,05 mm (optioneel) |
| Gasbrondruk |
0,6 MPa |
| Vergrendelingsmethode van de slijpkop |
Elektromagnetisch automatisch |
| Druppelaar |
1-kanaals, 4-kanaals en 6-kanaals (optioneel) bestuurbaar door een polijstmachine |
| Voeding |
Spanning: AC220V; Frequentie: 50 Hz; Vermogen: 2 kW |
| Externe afmetingen (mm) |
760 × 730 × 700 |
| Gewicht |
74 kg |
Belangrijkste bijlagen
| Naam |
Aantal (dubbel bord) |
Naam |
Aantal (dubbel bord) |
| Magnetische schijf (254 mm) |
2 |
Antiaanbaklaag |
2 |
| Schuurpapier met zelfklevende achterkant, 254 mm (of 250 mm), 180#, 600#, 1000# |
2 van elk |
Polijstdoek (met lijm, 250 mm) Fluweel, canvas |
1 elk |
| Diamantsuspensie slijp- en polijstvloeistof 1 micrometer, 6 micrometer, 200 ml |
Elk 1 fles |
Koevoet met antiaanbakplaat (gebruikt voor het plaatsen en omhoog wrikken van de antiaanbakplaat) |
1 |
| Producthandleiding, productcertificaat |
2 exemplaren |
|
|
Extra accessoires
| Product |
Beschrijving |
| MAGNEET |
Antiaanbakbakjes 5 stuks/doos, diameter: Φ250mm. Het oppervlak is voorzien van een speciale antiaanbaklaag, waardoor u zelfklevend schuurpapier of polijstdoeken op de lade kunt bevestigen, zodat u deze eenvoudig kunt vervangen zonder resten achter te laten. Het is herbruikbaar. Deze schijf wordt direct gebruikt op de magnetische schijven van BUEHLER of STRUERS; Vervanging voor Buehlers MagnoMet en MagnoPad |
| GSC 250A |
Metallografisch schuurpapier 100 vellen/pak. Schuurmiddel: Zwart siliciumcarbide. Aanduiding van de deeltjesgrootte: P80#, 120#, 180#, 320#, 600#, 800#, 1000#, 1200#, 1500#, 2000#. Afmeting: Φ250 mm waterbestendig. Dankzij de zelfklevende achterkant kan het schuurpapier direct op de slijpschijf worden bevestigd. |
| FT250A |
Metallografische polijststof 10 stuks/pak. Fluweel (lange pool) / Canvas (korte pool) / Wollen stof (korte pool) / Zijde (geen pool) Φ250 mm. Zelfklevende achterkant: De stof kan direct op de slijpschijf worden bevestigd. |
| DSU |
Diamant suspensie polijstpasta 500 ml / fles. Diamanten worden in een vloeistof gesuspendeerd en gelijkmatig verdeeld via een spuitfles of automatisch druppelen. Deeltjesgrootte: 0,25, 0,5, 1, 1,5, 2,5, 3, 3,5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 micrometer, geschikt voor diverse materialen. |
