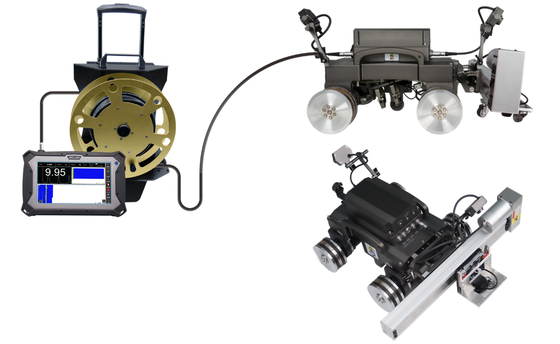

TG-M90 Magnetic Crawler C-scan Corrosion Thickness Measurement met afstandsbediening en geen koppeling nodig

TG-M90 Magnetic Crawler C-scan Corrosion Thickness Measurement met afstandsbediening en geen koppeling nodig
TG-M90 Magnetic Crawler C-scan Corrosion Thickness Measurement met afstandsbediening en geen koppeling nodig

Grote Afbeelding :  TG-M90 Magnetic Crawler C-scan Corrosion Thickness Measurement met afstandsbediening en geen koppeling nodig

Productdetails:
Plaats van herkomst: China
Merknaam: HUATEC
Certificering: ISO,CE
Modelnummer: TG-M90
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1set
Verpakking Details: in Hoogte - kwaliteitskarton
Levertijd: 15 ~ 25 werkdagen
Betalingscondities: L/C, T/T, Western Union
Levering vermogen: 5 stuks per maand
Contact

TG-M90 Magnetic Crawler C-scan Corrosion Thickness Measurement met afstandsbediening en geen koppeling nodig

beschrijving
Controlemechanismeafmetingen: L220×B145×H60mm Afmetingen van het rupsvoertuig: L350×B330×H230mm
Lichaamsgewicht van de rups: 17KG Controle kabelafstand: 30m (kan worden aangepast≤50m)
Minimale kromtestraal: R: ≥0,75m (geen resthoogte) Longitudinale snelheid: 5~200 mm/sec

TG-M90 Magnetische Crawler C-scan Corrosiediktemeting
Dit geavanceerde systeem voor corrosiediktemeting elimineert de noodzaak van steigers, oppervlaktepolijsten van anticorrosielagen en koppelmiddelen. Het maakt snelle, op afstand bestuurde detectie van corrosie op hoge wanddiktes mogelijk door middel van innovatieve elektromagnetische ultrasone technologie.
Systeemspecificaties
Artikel Naam Eenheid Aantal Opmerking
1 Host (PC en Software) set 1 10,6 inch scherm
2 M90D Magnetische Crawler (Video- en diktemetingmodule inbegrepen) set 1
3 Controller stuk 1
4 C-scan Frame/Dwarsgrating Arm stuk 1
5 Defectmarkering Mechanisme stuk 1 Optioneel
6 Kabelunit (Voeding, Kabelopwikkelrek, Besturingskabel) set 1 30m, kan worden aangepast ≤50m
7 Veiligheidskabel Valbeveiliger meter 30 Kan worden aangepast ≤50m
8 Andere Accessoires (magnetische demontagepads, etc.) set 1
Belangrijkste Kenmerken
Geen steigers nodig • Geen oppervlaktepolijsten nodig • Geen koppelmiddel nodig • Op afstand bestuurde corrosiedetectie op hoogte
  • Zeldzame-aardemagneetwielen met hoge sterkte zorgen voor veiligheid, zelfs bij stroomuitval
  • Multi-attitude bediening op ferromagnetische oppervlakken (horizontaal, verticaal, omgekeerd)
  • Elektromagnetische ultrasone diktemetingprobes voor snelle corrosiescreening
  • Uitgebreide scanning van verdachte corrosiegebieden met kwantitatieve analyse
  • Standaard A-, B- en C-scanweergaven voor duidelijke diktevisualisatie
  • Geïntegreerde videocamera voor real-time monitoring van oppervlakte-inspectie
  • Afstandsbediening met vooraf ingestelde scantrajecten voor geautomatiseerde bediening
Specificaties Magnetische Crawler & Host
Functionele Kenmerken
  • Geïntegreerde dubbele camera's vooruit en achteruit voor real-time monitoring
  • Sterke magnetische zuigkracht met een verticale opwaartse belastbaarheid van 16 kg
  • Meerdere bewegingshoudingen: verticaal, horizontaal, schuin en omgekeerd
  • Hoge bewegingsprecisie met millimeter-niveau geprogrammeerde stapdetectie
  • Compact ontwerp met kleine draaicirkel voor eenvoudige manoeuvreerbaarheid
  • Bewegingsgeoriëleerde geleiding met macro-videobewaking
  • Afstandspositionering (fout ≤30mm) met optionele defectmarkering
  • Professioneel scan-klemmingsmechanisme voor stabiel reizen en probekoppeling
  • Hoge elektrische veiligheid met speciale kabels en lekbeveiliging
  • Verzegelde beschermdoos voor EAMT- en circuitmodules
Technische Parameters
  • Host: CPU ≥ i5/4GHz quad-core, 10,6" hoge helderheid HD-display
  • Besturingskabel: 30m (aanpasbaar tot 50m)
  • Bewegingspaden: Lineaire, zigzag- en boogvormige scanpatronen
  • Longitudinale beweging: 5-200 mm/s stapnelheid, ≤4 mm obstakelruimte
  • C-scan beugel: 300 mm totale slag (aanpasbaar), 0-80 mm/s snelheid
  • Oppervlakte kromming: R ≥0,75m (geen resthoogte), R ≥1,5m (met lasnaden)
  • Crawler body: 350×330×230mm, 17kg gewicht, passeert Φ450mm gaten
  • Controller: 220×145×60mm, 3,5" aanraakscherm, 0,4kg gewicht
  • Video: Dubbele 3MP camera's (2304×1296 resolutie)
  • Voeding: AC100-240V, 50/60Hz, ≤200VA verbruik
  • Bedrijfsomstandigheden: -10℃ tot +50℃, ≤85% luchtvochtigheid
EAMT Diktemetingseenheid
Functionele Kenmerken
  • Geen oppervlaktevoorbereiding vereist - dringt door tot 4 mm coatings
  • Meet-niet-loodrecht tot ±25° voor flexibele positionering
  • Meerdere weergaveformaten: digitale waarden, A-scan, tijdgebaseerde en afstandgebaseerde B-scan
  • Intelligente algoritmen met automatische, enkele poort en dubbele poort meetmodi
  • Ingebouwde database voor dwarsgolfsnelheid van materialen met aanpasbare waarden
Technische Parameters
  • Dikte meting: Nauwkeurigheid 0,04 mm, Bereik 2-120 mm (Staal)
  • Werkruimte/lift-off: ≤4mm
  • Meet-niet-loodrecht: ±25°
  • Geluidsnelheidsbereik: 1000-9999 m/s, 1 m/s aanpassingsinterval
  • Poortfuncties: Automatisch, handmatige enkele poort, handmatige dubbele poort
  • Elektromagnetische ultrasone probe: ≤15N magnetische zuigkracht, Φ30×44mm, ≤80g gewicht
  • Werktemperatuur: -10℃ tot +50℃
Meet Analyse Software
  • Gelijktijdige weergave van dikte, A-, B- en C-scanresultaten
  • Directe testrapportgeneratie met lijsten van diktewaarden voor analyse
  • Compatibel met Windows 7-11 (32/64 bit) besturingssystemen
Standaard Pakketinhoud
  • Test host (PC en Software) - 1 Set
  • M90D magnetische crawler met video- en diktemodules - 1 Set
  • Controller - 1 Stuk
  • C-scan frame/dwarsgrating arm - 1 Stuk
  • Defectmarkering mechanisme - 1 Stuk (optioneel)
  • Kabelunit met voeding en besturingskabel - 1 Set
  • Standaard testblok (koolstofstaal Φ20×10mm) - 1 Stuk
  • Andere accessoires (magnetische demontagepads, etc.) - 1 Set
  • Veiligheidskabel valbeveiliger - 1 Stuk
  • Gebruikershandleiding - 1 Boek
  • Fabriekstestrapport - 1 Kopie
  • Antivibratie transportkist - 1 Stuk
Toepassingsscenario's
TG-M90 Magnetic Crawler in industrial corrosion inspection application
