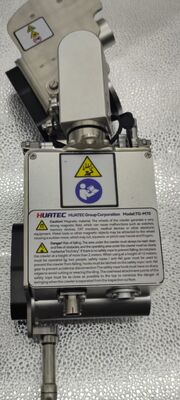

TG-M70 Magnetisch kruipcorrosie-diktemeetsysteem met magneetkruiper met twee wielen

TG-M70 Magnetisch Kreep Corrosie Dikte Meet Systeem met Twee-wiel Magnetische Crawler

1. Configuratie

Gebruikmakend van de zeldzame-aardemagneetwiel met hoge sterkte, zelfs bij onverwachte stroomuitval, zal het niet van het gedetecteerde oppervlak vallen. Het kan horizontale, verticale en omgekeerde multi-attitude bewegingen uitvoeren op het oppervlak van ferromagnetische componenten.Installeer elektromagnetische ultrasone diktemeter voor snelle screening en positionering tegen wanderosieAccuraat scannen van het te testen gebied op diktecorrosie.

• Bijpassende A-scan en B-scan weergave
• Uitgerust met videocamera, kan de videosituatie van het geïnspecteerde oppervlak tijdig observeren.
• Het afstandsbedieningssysteem om de scanrichting te regelen, en het kan vooraf ingestelde scanrichting hebben.
• 3. Kenmerken van de twee-wiel magnetische crawler

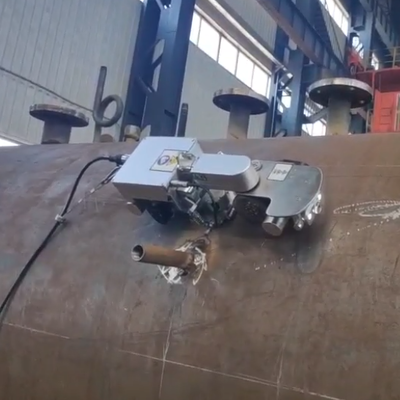

• De twee-wiel magnetische crawler is een geavanceerd instrument dat een verscheidenheid aan niet-destructieve testapparatuur kan dragen. Momenteel heeft het een grote hoeveelheid veldervaring opgedaan in vele gebieden zoals petrochemie, speciale inspecties van potten en elektriciteit. Het kan elektromagnetische ultrasone golven dragen in de bodem van de pijp, bochten of T-stukken en andere gebieden met meer corrosie, erosie om inspectie of B-scan diktemeting uit te voeren, in het industrieveld bekend als pijpcorrosiedetectie-expert
• De twee-wiel magnetische crawler heeft de volgende kenmerken: compacte structuur, hoge flexibiliteit, magnetische zuigkracht, hoge controleprecisie, geavanceerde detectietechnologie, compatibele videodetectie en uniek probe-hefmechanisme. Voor de automatische detectie van corrosie van pijpen, containers en platen

Het compacte en verfijnde ontwerp maakt het mogelijk om eenvoudig corrosiedetectie uit te voeren voor verschillende soorten ferromagnetische pijpen en vaten. Magnetische wielen zijn 350 mm (lengte) × 140 mm (breedte) × 130 mm (hoogte) en wegen minder dan 5,5 kg. De unieke twee-wielstructuur maakt het mogelijk om vrij op pijpen met een minimum van 100 mm te lopen. De minimale draaicirkel is 400 mm en de bocht met een minimale buigradius van 100 mm kan gemakkelijk worden gepasseerd. Daarom is het bereik van de twee-wiel magnetische kruipbeweging en scanning sterk uitgebreid.

2) Magnetische zuigkracht superieur

In termen van ontwerp, gebruikt het magnetische zeldzame-aardemagneten om permanente magneten met hoge sterkte te maken in twee rondes van magnetische klimmen. Zelfs als er een onbedoelde stroomuitval optreedt, is er geen gevaar dat de carrosserie van het gedetecteerde oppervlak valt. Daarom kan de twee-wiel magnetische crawler veilig horizontale, verticale en omgekeerde houdingsscans uitvoeren. De maximale verticale belasting van de twee-wiel magnetische crawler is 5 kg, wat betekent dat deze geen verticale beweging zal beïnvloeden bij het slepen van 5 kg gewicht.

3) Hoge controleprecisie

De snelheid van de twee-wiel magnetische crawler is 0-6 m/minuut en kan met constante snelheid vooruit bewegen, door de precisie-encoder kan de functie van het instellen van de detectiekloof worden bereikt, kan beter voldoen aan de detectiebehoeften van de gebruiker. Bijvoorbeeld, de klant moet een kloofdetectieproces uitvoeren elke 50 mm op een punt aan de achterkant van de bocht: de controller kan worden geprogrammeerd, en de twee-wiel magnetische klim kan worden bediend en geïnspecteerd elke 50 mm. Verbeter de efficiëntie en nauwkeurigheid van de detectie.

4) Geavanceerde detectietechnologie

Traditioneel wordt piëzo-elektrische diktemeting gebruikt in de traditionele diktemeting, en dit brengt bepaalde moeilijkheden en inspanningen met zich mee voor het inspectiepersoneel op veel gebieden wat betreft het detectieproces. De handmatige inspectiemethode van de piëzo-elektrische ultrasone diktemeter heeft de volgende nadelen: (1) De verflaag of oxidelaag op het oppervlak van het werkstuk moet worden gepolijst, en het oppervlak moet na voltooiing van de test worden hersteld. De efficiëntie is extreem laag; (2) De traditionele ultrasone golven moeten worden gecoat met een koppelingsmiddel, wat zeer veeleisend is voor de omstandigheden ter plaatse. (3) Bij werkzaamheden op grote hoogte moet een vast platform worden gebouwd, wat kostbaar en tijdrovend is; (4) Het is moeilijk om in-service testen uit te voeren bij hoge temperaturen.

Het gebruik van het geavanceerde automatische kruipende (elektromagnetische ultrasone) wanddiktecorrosiedetectiesysteem lost de bovengenoemde vervelende problemen op, en de detectienauwkeurigheid is vergelijkbaar met de traditionele piëzo-elektrische ultrasone golven. Geen steigers nodig, geen polijsten van de anticorrosielaag, zonder koppelingsmiddel, via de afstandsbediening op de grond, om snelle positionering van pijpwandcorrosie op hoge snelheid en nauwkeurige meting van dichte scanning te realiseren. Terwijl de detectienauwkeurigheid wordt gewaarborgd, wordt de detectie-efficiëntie aanzienlijk verbeterd en de detectiekosten verlaagd.

De detectiepositie en detectieroute van componenten op grote hoogte kunnen in realtime worden gemonitord en aangepast op de grond met behulp van de twee-wiel magnetische klim-geïntegreerde voorwaartse en achterwaartse dubbele camera om de controleerbaarheid van het scantraject te waarborgen.

6) De twee-wiel magnetische crawler wordt onvermijdelijk geconfronteerd met mechanische acties die probe-heffen vereisen bij het uitvoeren van corrosiepuntmeting of B-scan inspectie. Bij het meten van de dikte van het punt moet de meting worden uitgevoerd op hetzelfde gespecificeerde punt. De gegevens van elk punt worden verkregen wanneer de probe op het te meten oppervlak landt. Daarom kan de functie van de probe worden geheven om de meest nauwkeurige punt te bereiken. De diktewaarde. Bij het uitvoeren van een B-scan op het te meten object, hoewel de probe dicht bij het oppervlak is, moet de probe worden geheven en overbrugd als de resterende hoogte van de las groot is. Daarom is de hef- en daalfunctie van de probe ook erg belangrijk.

Elektromagnetische ultrasone diktemeeteenheid

5. Elektromagnetische ultrasone EMAT en traditionele piëzo-elektrische ultrasone golven behoren tot de categorie ultrasone golven. Hun essentiële verschil ligt in het verschil van transducers. Piëzo-elektrische ultrasone transducers zijn afhankelijk van het piëzo-elektrische effect van een piëzo-elektrische wafer om ultrasone golven uit te zenden en te ontvangen, terwijl EMATs afhankelijk zijn van elektromagnetische effecten (magnetostrictieve kracht, Lorentz-kracht) om ultrasone golven uit te zenden en te ontvangen, en hun energieconversie vindt plaats in de huiddikte direct op het oppervlak van het werkstuk. De traditionele piëzo-elektrische ultrasone testen heeft hoge eisen aan de afwerking van het werkstukoppervlak. Elektromagnetische ultrasone testen heeft lage eisen aan het oppervlak van het werkstuk, waardoor het oppervlak van het werkstuk verf, coating en oneffenheden kan hebben. In vergelijking met conventionele ultrasone golven. Elektromagnetische ultrasone golven hebben de volgende voordelen

Contactloze detectie, geen koppelingsmiddel (heffen tot ongeveer 4 mm)

4. De eisen aan het oppervlak zijn niet hoog, de oppervlakteruwheid kan worden gedetecteerd, met oxidatie, coating, bekleding en andere werkstukken

Snelle detectie

• Piëzo-elektrische ultrasone EMAT
• Kristalmagneet
• Koppelingsmiddel Elektromagnetische spoel

Trilling Eddy stroom Magnetisch veld

Ultrasone Ultrasone

EMAT

Traditionele piëzo-elektrische ultrasone technologie EMAT-technologie

Bijzonder geschikt voor snelle, online en automatische detectie

Bijzonder geschikt voor hoge temperatuur omgevingen

Technische vergelijking van traditionele piëzo-elektrische ultrasone technologie en EMAT-technologie in hoge snelheid en hoge temperatuur omgevingen.

EMAT-technologie is toegepast op handmatige, semi-automatische en volledig automatische online niet-destructieve testen van diverse smeedstukken, staven, platen en stalen buizen (inclusief naadloze stalen buizen, oliebehuizingen, gelaste buizen, enz.) bij kamertemperatuur en hoge temperatuur.

Functionele kenmerken

De detectiepositie en detectieroute van componenten op grote hoogte kunnen in realtime worden gemonitord en aangepast op de grond met behulp van de geïntegreerde voorwaartse en achterwaartse dubbele camera om de controleerbaarheid van het scantraject te waarborgen.

Geen oppervlaktepolijsten, anticorrosiecoating en zwevende roest kunnen worden doorgedrongen, en geen koppelingsmiddel nodig.

5. Dikte meting kan tot 4 mm dikke oppervlaktecorrosie, verf, corrosie en andere coatings doordringen, de dikte van metalen objecten weergegeven door het instrument hoeft geen rekening te houden met de berekening van de coatingdikte.

• Niet-loodrecht (normaliteit van transducer/probe ten opzichte van het te testen object) tot ±25
• o
• , lage verticaliteit na plaatsing van de probe
• Met elektrische hefmechanisme voor de probe kan de probe worden geheven bij het passeren van obstakels zoals lassen en uitstulpingen, om te voorkomen dat deze wordt vastgehouden.^{Video monitoring: zowel voorste als achterste dubbele camera's, dynamische en statische pixels zijn 3 miljoen / 2304 × 1296}Gebruikmakend van expert intelligentie-algoritme, zijn er drie diktemeetmodi: automatische modus, enkele poort handmatige modus (enkele piek methode meting), en dubbele poort handmatige modus (piek-piek methode meting). Het vermindert de invloed van menselijke factoren aanzienlijk en vereenvoudigt de bedieningsstappen.
• Ingebouwde database van afschuifgolfsnelheid van basismaterialen, en kan de afschuifgolfsnelheid aanpassen
• Direct inspectierapport en diktewaardelijst uitgeven om gegevensanalyse en -verwerking te vergemakkelijken.
• Technische parameters
• Detectie controle kabel: 25m
• De minimale kromtestraal op het oppervlak van het object gemeten: de lengteas ≥ 50 mm, en de omtrek ≥ 125 mm
• Dikte meting: Nauwkeurigheid 0,04 mm, Bereik 2 ~ 120 mm (Staal)

6. Werkruimte / lift-off: ≤ 4 mm

• Meet niet-loodrecht (normaal op de transducer/probe ten opzichte van het te testen object): ± 25
• o
• Excitatiefrequentie: 3,0 ~ 5,0 MHz, meetsnelheid: 16 ~ 1 keer/s
• Geluidsnelheidsbereik: 1000 ~ 9999 m/s, aanpassingsstap: 1 m/s
• Poortfunctie: automatische poort, handmatige enkele poort, handmatige dubbele poort^{Video monitoring: zowel voorste als achterste dubbele camera's, dynamische en statische pixels zijn 3 miljoen / 2304 × 1296}
• Normale temperatuur magnetische probe: zwakke of minder permanente magneten, de magnetische zuigkracht ≤ 15N, cirkelvormig Φ 30 × hoog 44 mm, gewicht ≤ 80 g
• Afmetingen en gewicht van de crawler body (ongeveer): L380 × B130 × H120 mm, 6 kg
• Werktemperatuur:
• -10 ~ +50 °C
• Meet Analyse Software
• Gelijktijdige weergave van dikte, A, B scan resultaten
• Direct uitgegeven testrapport, diktewaardelijst, om gegevensanalyse en -verwerking te vergemakkelijken☆ Compatibel met Win7/10 (32/64 bit) besturingssysteem

7. Paklijst

• Test host/bovencomputer 1 Set
• HUATEC TG-M70 twee-wiel magnetische crawler (Video en Dikte meetmodule inbegrepen) 1 Set
• Voeding en controlebox 1 Stuk

8. Bedieningshandgreep 1 Stuk

• Test controle kabel 1 set
• Standaard testblok (koolstofstaal cirkelvormig Φ 30 × dikte 10 mm) 1 Stuk
• Schokbestendige verzendkist 1 Stuk
• Veiligheidskabel valpreventer 1 Stuk (optioneel)
•
