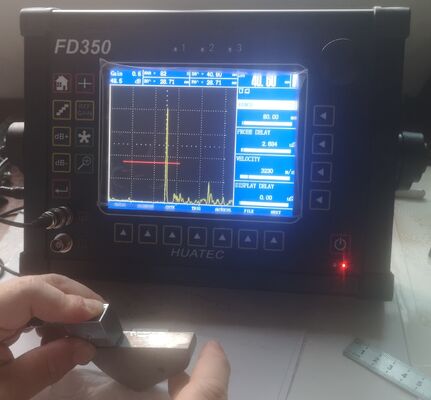

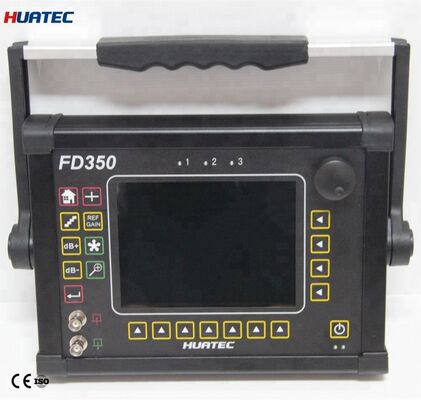

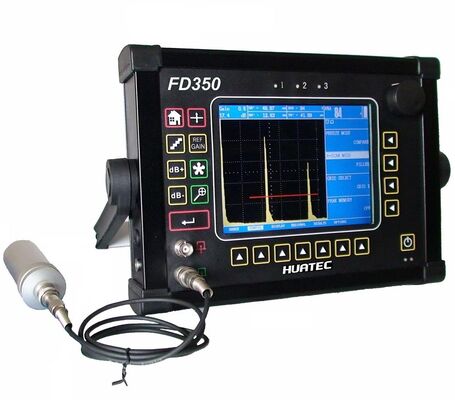

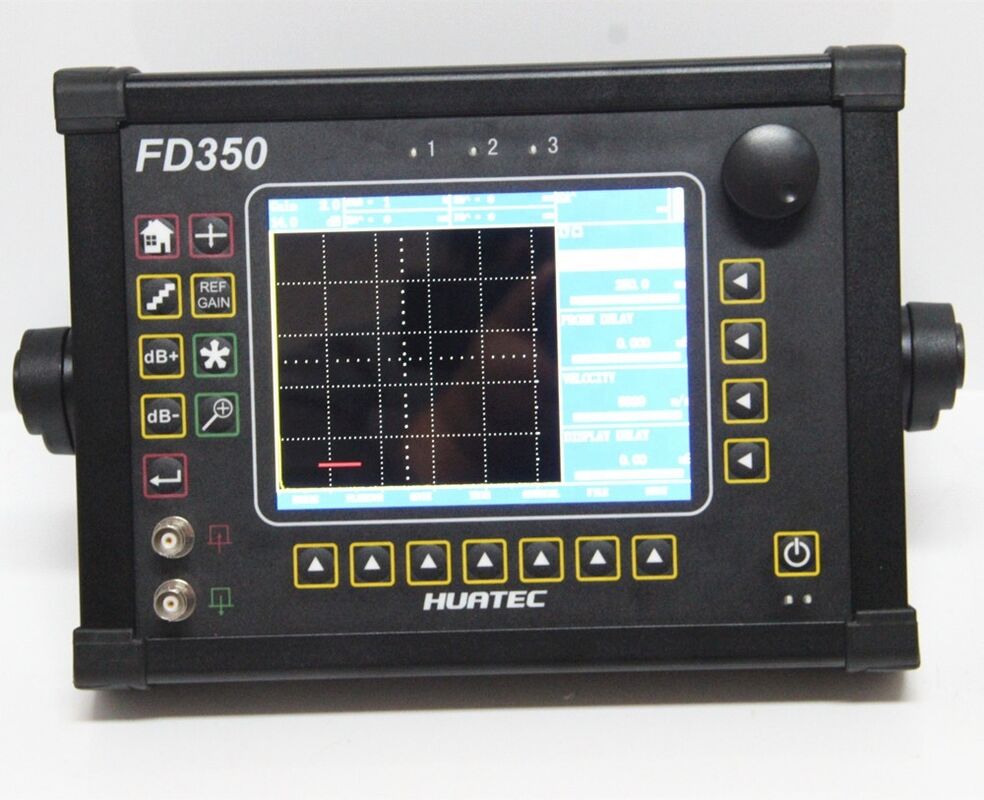

FD350 Geautomatiseerde Kalibratie Digitale Ultrasone Scheurdetector
Productinformatie:
·Geautomatiseerde kalibratie Geautomatiseerde versterking
·Automatische video-opname van testproces en afspelen
·AWS D1.1,DAC/TCG, JIS DAC/TCG,AVG,DGS, A-scan & B-scan
·Snelle opname en zeer lage ruis
·Massieve metalen behuizing (IP65)
·Hoog contrast weergave van de golfvorm bij fel licht
·Krachtige pc-software en rapporten kunnen naar Excel worden geëxporteerd
·Klein formaat, lichtgewicht model
Belangrijkste Technische Index:
|
FUNCTIES
|
PARAMETERS
|
|
Frequentie
|
0.2 – 20 MHz
|
|
Detectiebereik
|
0 - 10000 mm
|
|
Geluidsnelheid
|
100 – 20000 m/s
|
|
Werkmethoden
|
Puls-echo, dubbel en doorstraling
|
|
Pulsverschuiving
|
-5 tot 3400 μs in staal (afhankelijk van bereik)
|
|
Nulpunt van de sonde
|
0 – 100 μs
|
|
Versterkingsaanpassing
|
(0-110) dB, Stap:0.2, 0.5, 1.0, 2.0, 6.0, 12.0, gebruiker definieerbaar(0-24), en vergrendeld
|
|
Verticale lineaire fout
|
≤3%
|
|
Horizontale lineaire fout
|
≤0.1%
|
|
Dynamisch bereik
|
≥40dB
|
|
Gevoeligheidsoverschot
|
≥60dB (200mm diepte, Φ2 platte bodem gat )
|
|
Communicatie
|
Verbinden met computer via RS232 of USB
|
|
Het gemiddelde elektrische gekraak
|
≤20%
|
|
Kleur TFT LCD
|
5.25” x 3.875” (133 x 98 mm), 640 x 480 pixels VGA,kleur
|
|
Poortalarm
|
Golf-in poort / golf-verlies poort geluidsalarm, breedte, hoogte, locatie, continu afstembaar
|
|
Batterijduur
|
7 uur
|
|
Werktemperatuur
|
-10℃～60℃
|
|
Voeding
|
220VAC, 110VDC
|
|
Uiterlijk afmetingen
|
11.9” B x 9.9” H x 2” D (302 x 251 x 51 mm)
|
|
Nettogewicht
|
5.5 lbs. (2.5 kg) Li-Ion Batterij; 4.8 lbs. (2.2 kg) zonder batterij
|
Standaard Levering:
Draagbare ultrasone scheurdetector hoofdeenheid
Gebruiksaanwijzing
Rechte straal sonde
Hoekstraal sonde (60 graden)
Sonde kabel
PC software CD
Seriële PC kabel
AC adapter/oplader
Draagtas
Extra Accessoires:
Rechte sonde (5MHz-Φ20)
Rechte sonde (2.5MHz-Φ20)
Rechte sonde (2.25MHz-Φ20)
Rechte sonde (1MHz-Φ20)
Hoeksonde (4MHz-45 graden, 8*9mm)
Hoeksonde (4MHz-60 graden, 8*9mm)
Hoeksonde (4MHz-70 graden, 8*9mm)
Hoeksonde (4MHz-80 graden, 8*9mm)
Hoeksonde (2MHz-45 graden, 8*9mm)
Hoeksonde (2MHz-60 graden, 8*9mm)
Hoeksonde (2MHz-70 graden, 8*9mm)
Hoeksonde (2MHz-80 graden, 8*9mm)
Sonde T/R (5MHz-Φ20mm, focus 15mm)
Sonde T/R (2.5MHz-Φ20mm, focus 15mm)
Verbindingskabel naar sonde (BNC-BNC)
Verbindingskabel naar sonde (BNC-Lemo 00)
Verbindingskabel naar sonde (Lemo 01-BNC)
Verbindingskabel naar sonde (Lemo 01-Lemo 00)
Lithium-ion batterij
Voeding adapter (4A/9V)
Voedingskabel
Leren tas
Testblok V1
Testblok V2
Testblokken DAC, ASME etc.
