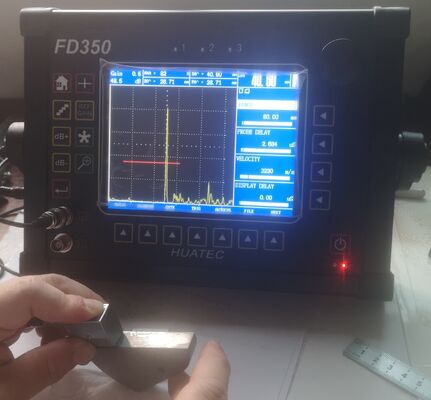

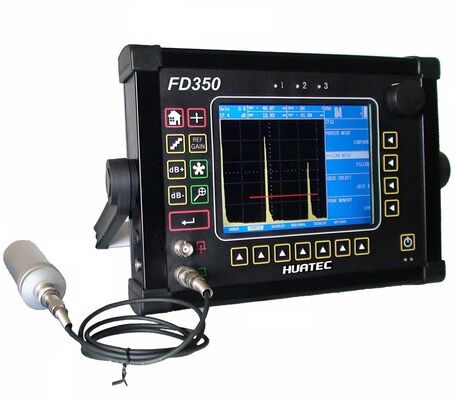

FD350 IP65 Ultrasoon Scheur- en Dikte Meetinstrument 640×480 Kleuren TFT LCD Hoge Gevoeligheid Surplus Industriële Defectdetector
Dit instrument is een ultrasoon scheurdetectie- en diktemeetinstrument. Het kan A-scans, bedrijfsparameters en diverse diktemeetgegevens opslaan in zijn datalogger.
Productinformatie:
·Automatische kalibratie Automatische versterking
·Automatische video-opname van testproces en afspelen
·AWS D1.1,DAC/TCG, JIS DAC/TCG,AVG,DGS, A-scan & B-scan
·Hogesnelheidscapture en zeer lage ruis
·Massieve metalen behuizing (IP65)
·Hoog contrast weergave van de golfvorm vanuit helder
·Krachtige pc-software en rapporten kunnen naar Excel worden geëxporteerd
·Klein formaat, lichtgewicht model
Belangrijkste Technische Index:
|
FUNCTIES
|
PARAMETERS
|
|
Frequentie
|
0.2 – 20 MHz
|
|
Detectiebereik
|
0 - 10000 mm
|
|
Geluidsnelheid
|
100 – 20000 m/s
|
|
Werkmethoden
|
Puls-echo, dubbel, en door-transmissie
|
|
Pulsverschuiving
|
-5 tot 3400 μs in staal (afhankelijk van bereik)
|
|
Nulpunt van de sonde
|
0 – 100 μs
|
|
Versterkingsaanpassing
|
(0-110) dB, Stap:0.2, 0.5, 1.0, 2.0, 6.0, 12.0, gebruiker definieerbaar(0-24), en vergrendeld
|
|
Verticale lineaire fout
|
≤3%
|
|
Horizontale lineaire fout
|
≤0.1%
|
|
Dynamisch bereik
|
≥40dB
|
|
Gevoeligheid surplus
|
≥60dB (200mm diepte, Φ2 platte bodem gat)
|
|
Communicatie
|
Verbinden met computer via RS232 of USB
|
|
Het gemiddelde elektrische gekraak
|
≤20%
|
|
Kleur TFT LCD
|
5.25”x 3.875” (133 x 98 mm), 640 x 480 pixels VGA, kleur
|
|
Poortalarm
|
Golf-in poort / golf-verlies poort geluidsalarm, breedte, hoogte, locatie, continu afstembaar
|
|
Batterijduur
|
7 uur
|
|
Werktemperatuur
|
-10°C-60°C
|
|
Voeding
|
220VAC, 110VDC
|
|
Afmetingen uiterlijk
|
11.9”B x 9.9” H x 2” D (302 x 251 x 51 mm)
|
|
Nettogewicht
|
5.5 lbs. (2.5 kg) Li-Ion Batterij; 4.8 lbs. (2.2 kg) zonder batterij
|
Kenmerken:
Dit instrument breidt de prestaties en toepassingsmogelijkheden uit die door een draagbaar instrument kunnen worden vervuld. Behoudt de kwaliteit, draagbaarheid, duurzaamheid en betrouwbaarheid van deze serie instrumenten.
Het kleurendisplay met hoge resolutie en snelle 60 Hz update geeft een "analoge look" aan de golfvorm, wat gedetailleerde informatie biedt die cruciaal is in veel toepassingen, waaronder inspecties van kerncentrales. Referentiegolfvormen kunnen worden weergegeven en vergeleken met live A-scans in verschillende kleuren voor eenvoudige interpretatie van testresultaten. Bedieningsaanpassingen worden eenvoudig en snel gemaakt met draaiknoppen.
• Kleurendisplay met hoge resolutie (640 x 480 pixels) met "analoge look" echo-dynamiek
• Eenvoudige bediening met snelle draaiknopinstellingen
• Weegt slechts 4,8 lbs. inclusief batterijen voor gemakkelijk gebruik overal
• Twee onafhankelijke defectpoorten met real-time TTL & analoge uitgangen voor een breed scala aan toepassingen (plus een derde optionele interfacepoort)
• 200 KHz tot 20 MHz capaciteit met drie selecteerbare frequentiebereiken om de sonde aan te passen voor optimale prestaties
• Meer dan 1 KHz PRF (pulsherhalingsfrequentie) met alle bereiken in staal elimineert "spookecho's", waardoor het ideaal is voor het testen van lange, akoestisch schone materialen
• Vergelijk bevroren referentiegolfvormen met live A-scans in verschillende kleuren om testresultaten eenvoudig te interpreteren
• Alfabetische datalogger (incl. Grid-bestandsformaat) voor flexibele, gemakkelijke opslag van datasets en diktemetingen
• Meerdere DAC/TCG-curven corrigeren voor afstands-/amplitudeveranderingen door materiaalverlies en bundelspreiding
• Zes uur gebruik op 6,6 Ahr Li. (AC-adapter voor gebruik op tafel)
• Zes door de gebruiker selecteerbare kleurenschema's en helderheidsregeling voor gemakkelijk zicht onder alle lichtomstandigheden
• Kies uit 8 A-scan golfvormkleuren
• Vier selecteerbare dempingsinstellingen (50, 75, 150 en 500 ohm) voor optimale sondeprestaties
• Trig-functies om automatisch diepte, oppervlakteafstand, geluidspad naar defecten en poot van de inspectie te bepalen met behulp van schuifgolf (hoekstraal) sondes
• RF-rectificatie voor fase-inversie en dunne meettoepassingen
• Auto CAL maakt kalibratie eenvoudig en gemakkelijk
• .040” minimaal bereik (in staal) voor dunne meettoepassingen
• dB-stapfunctie met zes versterkingsstappen
• Dikte datalogger met alfabetische naamgeving van locatie-ID's, grid-bestandsformaat, notities en bewerkingsmogelijkheden
• Sla datasets op met A-scans op, bekijk ze en bewerk ze voor snelle herinnering en instrumentinstelling
• Speciale "achter de freeze" modus maakt dynamische tijdbasis aanpassing op bevroren A-scan displays mogelijk
• Veelzijdige, flexibele draagtas met verstelbare nekband voor gemakkelijk transport en gebruik in gebieden met beperkte toegang
Standaard levering:
Draagbaar ultrasoon scheurdetector hoofdunit
Gebruiksaanwijzing
Rechte straal sonde
Hoekstraal sonde (60 graden)
Sonde kabel
PC software CD
Seriële PC kabel
AC adapter/lader
Draagtas
Extra accessoires:
Rechte sonde (5MHZ-Φ20)
Rechte sonde (2.5MHZ-Φ20)
Rechte sonde (2.25MHZ-Φ20)
Rechte sonde (1MHZ-Φ20)
Hoeksonde (4MHZ-45 graden, 8*9mm)
Hoeksonde (4MHZ-60 graden, 8*9mm)
Hoeksonde (4MHZ-70 graden, 8*9mm)
Hoeksonde (4MHZ-80 graden, 8*9mm)
Hoeksonde (2MHZ-45 graden, 8*9mm)
Hoeksonde (2MHZ-60 graden, 8*9mm)
Hoeksonde (2MHZ-70 graden, 8*9mm)
Hoeksonde (2MHZ-80 graden, 8*9mm)
Sonde T/R (5MHz-Φ20mm, focus 15mm)
Sonde T/R (2.5MHz-Φ20mm, focus 15mm)
Verbindingskabel naar sonde (BNC-BNC)
Verbindingskabel naar sonde (BNC-Lemo 00)
Verbindingskabel naar sonde (Lemo 01-BNC)
Verbindingskabel naar sonde (Lemo 01-Lemo 00)
Lithium-ion batterij
Voedingsadapter (4A/9V)
Voedingskabel
Leren tas
Testblok V1
Testblok V2
Testblokken DAC, ASME etc.
