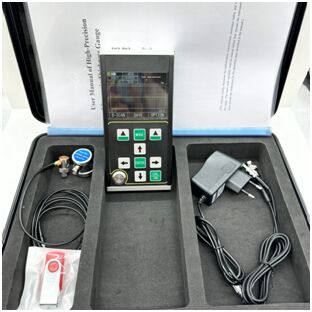

TG-5710 Hoge Precisie Digitale Ultrasone Dikte Meter Minimum 0.10mm Staal Multi-Echo Technologie Pijp Corrosie Dikte Detector

TG-5700 Hoge Precisie Digitale Ultrasone Dikte Meter Minimum 0.10mm Staal Multi-Echo Technologie Pijp Corrosie Dikte Detector

De TG-5710 is een gloednieuwe handheld ultrasone diktemeter met hoge precisie en A/B-scan. Het maakt gebruik van het principe van ultrasone diktemeting op basis van pulsreflectie. Het is geschikt voor het meten van de dikte van materialen waarin ultrasone golven zich met constante snelheid kunnen voortplanten en een reflectie van de achterkant kunnen krijgen. De meetresolutie is 0,001 mm en het meetbereik is zo dun als 0,10 mm (staal).
Dit product kan platen en bewerkte onderdelen nauwkeurig meten. Aan de andere kant kan het de verdunning van leidingen en drukvaten in productieapparatuur na corrosie tijdens gebruik monitoren. Het kan worden gebruikt in de aardolie-, chemische-, metallurgische-, scheepsbouw-, luchtvaart-, energie- en andere sectoren.
Dit product voldoet aan de volgende normen: Kalibratiespecificatie voor ultrasone diktemeter (JJF 1126-2004).

Dit product heeft A-scan modus, B-scan modus en numerieke weergave modus;

● Het meetbereik is breed, en de unieke "multi-echo" technologie wordt gebruikt om de meting van ultra-dunne onderdelen te realiseren, met een minimale meetdikte van 0,15 mm (staal);

● Dit product kan de dikte met hoge precisie meten, en de maximale meetresolutie kan 0,001 mm bereiken; De herhalingsresolutie kan ± 0,002 mm bereiken;

● Het heeft de functies van penetrerende coating en echo-naar-echo meting, die wordt gebruikt om materialen met een verflaag en coating op het oppervlak te meten;

● Meerdere meetmodi: mb-e, E-E en me-e modi voldoen aan de meting van conventionele dikke werkstukken; Dunne modus realiseert de meting van dunne onderdelen

● Numerieke modi omvatten: conventionele diktewaarde modus, verschil / reductiesnelheid modus en maximumwaarde modus

● Twee versterkingsmodi: automatische versterking / handmatige versterking

● Handmatige uitschakeling en automatische uitschakeling kunnen worden ingesteld, met energiebesparende functie

● Het ondersteunt een verscheidenheid aan sondes, waaronder dubbele kristal sonde en enkele kristal sonde, en ondersteunt tot 20 MHz hoogfrequente sonde

● Het ondersteunt massale opslag en kan 100.000 diktewaarden, 500 groepen A-scan golfvormen en 500 groepen B-scan golfvormen tegelijkertijd opslaan

● Groot 3,5-inch kleure TFT-LCD display met 320x240 hoge definitie (QVGA) resolutie

● Het heeft een verscheidenheid aan kalibratiemethoden, ondersteunt éénpuntskalibratie, meerpuntskalibratie en handmatige kalibratiemodi, en kan geluidssnelheid en sonde nulpositie tegelijkertijd kalibreren; Het ondersteunt v-pad correctie van dubbele kristal sonde

● Het ondersteunt de conversie van metrische en imperiale systemen; Het kan schakelen tussen millimeter en inch eenheden

● Het ondersteunt Engelse weergave

Het is geschikt voor het meten van de dikte van metalen (zoals staal, gietijzer, aluminium, koper, enz.), kunststoffen, keramiek, glas, hars, glasvezel en andere goede ultrasone geleiders.

Het principe van ultrasone diktemeting is vergelijkbaar met dat van lichtgolfmeting. De ultrasone puls die door de sonde wordt uitgezonden, bereikt het te meten object en plant zich daarin voort. Wanneer het de materiaalinterface bereikt, wordt het teruggekaatst naar de sonde. De dikte van het te meten materiaal wordt bepaald door nauwkeurig de tijd van ultrasone voortplanting in het materiaal te meten.

Optionele sonde:
