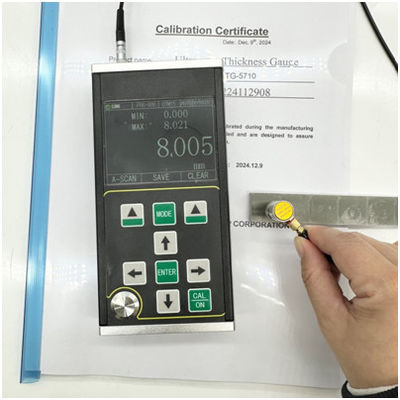

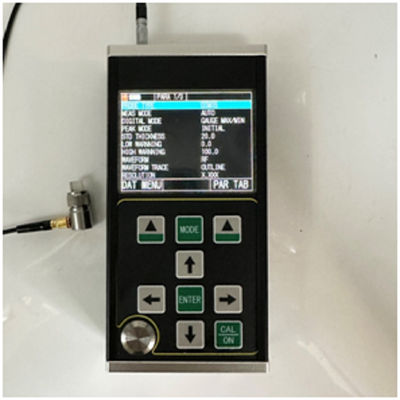

TG-5710 Draagbaar A-Scan B-Scan Ultrasone Dikte Gauge 100.000 Gegevensopslag Metaal Plastic Glas Dikte Testinstrument

TG-5700 Draagbare A-Scan B-Scan Ultrasone Dikte Meter 100.000 Gegevensopslag Metaal Plastic Glas Dikte Testinstrument

De TG-5710 is een gloednieuwe handheld hoge-precisie digitale ultrasone diktemeter met A/B-scan. Het maakt gebruik van het principe van ultrasone diktemeting op basis van pulsreflectie. Het is geschikt voor het meten van materiaaldikte waarbij ultrasone golven met een constante snelheid kunnen voortplanten en reflectie van de achterkant kunnen worden verkregen. De meetresolutie is 0,001 mm en het meetbereik is zo dun als 0,10 mm (staal).
Dit product kan platen en bewerkte onderdelen nauwkeurig meten. Aan de andere kant kan het de verdunningsgraad van leidingen en drukvaten in productieapparatuur monitoren na corrosie tijdens gebruik. Het kan worden gebruikt in de aardolie-, chemische industrie, metallurgie, scheepsbouw, lucht- en ruimtevaart, energie en andere gebieden.
Dit product voldoet aan de volgende normen: Kalibratiespecificatie voor ultrasone diktemeter (JJF 1126-2004).

Dit product heeft A-scan modus, B-scan modus en numerieke weergavemodus;

● Het meetbereik is breed en de unieke "meervoudige echo" technologie wordt gebruikt om de meting van ultra-dunne onderdelen te realiseren, met een minimale meetdikte van 0,15 mm (staal);

● Dit product kan de dikte met hoge precisie meten, en de maximale meetresolutie kan 0,001 mm bereiken; De herhalingsresolutie kan ±0,002 mm bereiken;

● Het heeft de functies van penetrerende coating en echo-naar-echo meting, die worden gebruikt om materialen met verflagen en coatings op het oppervlak te meten;

● Meerdere meetmodi: mb-e, E-E en me-e modi voldoen aan de meting van conventionele dikke werkstukken; Dun modus realiseert de meting van dunne onderdelen

● Numerieke modi omvatten: conventionele dikte-waardemodus, verschil/reductiesnelheidmodus en maximumwaardemodus

● Twee versterkingsmodi: automatische versterking / handmatige versterking

● Handmatige uitschakeling en automatische uitschakeling kunnen worden ingesteld, met energiebesparende functie

● Het ondersteunt een verscheidenheid aan sondes, waaronder dubbelkristal sonde en enkelkristal sonde, en ondersteunt tot 20 MHz hoogfrequente sonde

● Het ondersteunt massale opslag en kan 100.000 diktewaarden, 500 groepen A-scan golfvormen en 500 groepen B-scan golfvormen tegelijkertijd opslaan

● Groot 3,5-inch kleure TFT-LCD-display met 320x240 hoge definitie (QVGA) resolutie

● Het heeft een verscheidenheid aan kalibratiemethoden, ondersteunt éénpuntskalibratie, meerpuntskalibratie en handmatige kalibratiemodi, en kan geluidssnelheid en sonde nulpositie tegelijkertijd kalibreren; Het ondersteunt v-pad correctie van dubbelkristal sonde

● Het ondersteunt de conversie van metrische en Britse systemen; Het kan schakelen tussen millimeter en inch eenheden

● Het ondersteunt Engelse weergave

Het is geschikt voor het meten van de dikte van metalen (zoals staal, gietijzer, aluminium, koper, enz.), kunststoffen, keramiek, glas, hars, glasvezel en andere goede ultrasone geleiders.

Het principe van ultrasone diktemeting is vergelijkbaar met dat van lichtgolfmeting. De ultrasone puls die door de sonde wordt uitgezonden, bereikt het te meten object en plant zich voort in het object. Wanneer het de materiaalinterface bereikt, wordt het teruggekaatst naar de sonde. De dikte van het te meten materiaal wordt bepaald door nauwkeurig de tijd van ultrasone voortplanting in het materiaal te meten.

Optionele sonde:
