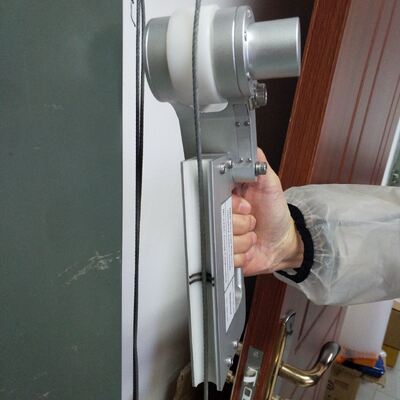

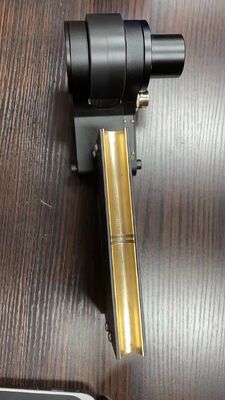

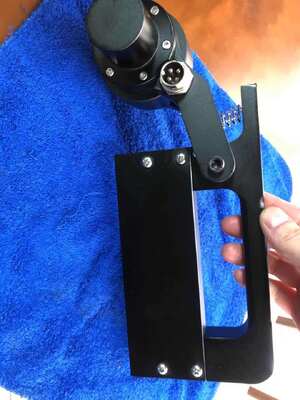

HRD150 Elevator Staalkabel Test Detector (MRT)

HRD150 Staalkabel Inspectie Detector (MRT)

I. Productoverzicht

◆ kan online de interne en externe gebroken staaldraad, slijtage, corrosie, vervorming, losse strengen, springende draden, materiaalveranderingen en andere defecten van de staalkabel testen.

◆ de testresultaten kunnen voldoen aan de normen van verschillende industrieën en kunnen worden weergegeven in de vorm van het aantal gebroken draden en de verhouding van het gebroken draadgebied tot het totale gebroken draadgebied.

◆ computer USB-interface voor directe bemonstering, verwerking en analyse, met online geluids- en lichtalarm en realtime weergave van resultaten.

◆ sensor cirkelvormige structuur, circumferentiële omhulling, axiale magnetisatie, magnetisatie van de staalkabel tot verzadigingstoestand.

◆ De sensor gebruikt een behuizing van gelegeerd aluminium, die waterdicht, stofdicht, schokbestendig en vochtbestendig is.

◆ stabiel werk, betrouwbare prestaties, hoge detectienauwkeurigheid, sterke anti-interferentieprestaties, nauwkeurige gegevens.

◆ software om aan te passen aan Windows98/2000 / xp/Vista/windows7 diverse computerbesturingssystemen

◆ in overeenstemming met de bepalingen van de nationale metrologiewet en de nationale wet op de productveiligheid, wordt elk instrument geïnspecteerd door het nationale metrologie-instituut als derde partij in overeenstemming met de Amerikaanse norm ASTM1571, en wordt het testrapport uitgegeven om de wettelijke kwalificatie te verkrijgen.

◆ veel gebruikt in mijnbouw, kabelbanen, hijsapparatuur, liften, havenmachines, kabelbruggen en andere gebieden.

Ⅱ.Technische kern en wettelijke kwalificatie

1. Virtueel instrument: oneindige onzekerheid van staalkabel. Alleen door gebruik te maken van virtuele instrumenttechnologie, het vervangen van traditionele instrumenten door software en het gebruik van computers voor directe bemonstering, kunnen we zorgen voor geen gemiste inspectie en verkeerde beoordeling, net als het bekijken van een film, het scannen van het hele proces van de staalkabel, de resultaten zijn nauwkeurig en herhaalbaar.

2. Drie-bepalend instrument: volgens de nationale normen voor schroot van staalkabel in verschillende industrieën, past dit product elektromagnetische kwalitatieve, kwantitatieve, positionele, online niet-destructieve testen toe van interne en externe gebroken staaldraad, roest, slijtage, verandering van metaaldoorsnede, losse strengen, springende draden, vervorming, materiaalafwijkingen en andere defecten.

3. Wettelijke instrumenten: volgens de bepalingen van de nationale metrologiewet en de nationale wet op de productveiligheid, wordt elk instrument geïnspecteerd door het nationale metrologie-instituut volgens de Amerikaanse norm astm1571-2006 en GB/ t21387-2008 als derde partij, en wordt het testrapport uitgegeven om de wettelijke kwalificatie te verkrijgen.

Ⅲ,Technische indicatoren

Volledig bereik van staalkabeldiameterbereik kan worden gedetecteerd: Φ 1.5-300 - mm (vereist configuratie van sensor met verschillende specificaties)

Relatieve snelheid tussen sensor en staalkabel: 0.0 -- 6.0 m/s best: 0.3 -- 1.5 m/s

De beste speling tussen de sensorgeleidingshuls en de staalkabel is 2 -- 6 mm, en de toegestane speling is 0 -- 15 mm

Defectdetectiecapaciteit gebroken draad (LF)

Kwalitatief: enkele geconcentreerde gebroken draad kwalitatieve detectie nauwkeurigheid is 99.99%

Kwantificering: het aantal gebroken wortels op één plaats staat één of één equivalente wortel misclassificatie toe

Meer dan 100 keer kwantitatieve detectie met enkele gecentraliseerde wortelbreuk zonder fouten, het nauwkeurigheidspercentage is ≥92%

Kwantitatieve snelheid van verandering van metaaldoorsnede (LMA)

Toegestane fout van herhaalbaarheid van detectiegevoeligheid: ±0.055%

Toegestane fout van indicatie van detectienauwkeurigheid: ± 0.2%

Positie (L) detectiecapaciteit: percentage fout van detectielengte: ±0.2%

Voeding: computerbatterij 5V

Sensor gewicht: veelgebruikte specificatie < 10kg

Omgevingstemperatuur: -10℃~40℃ atmosferische druk: 86~106Kpa  relatieve vochtigheid: ≤85%

Ⅳ.Systeemconfiguratie en model

1. Lift staalkabel diameter is 8-16mm

2. Het totale model van de staalkabel computer flaw detector is E15/E20
