HD-170PCM Draagbare Pijpleiding Stroommeter Begraven Gasolie Pijpleiding Coating Conditie Detector GPS Functie

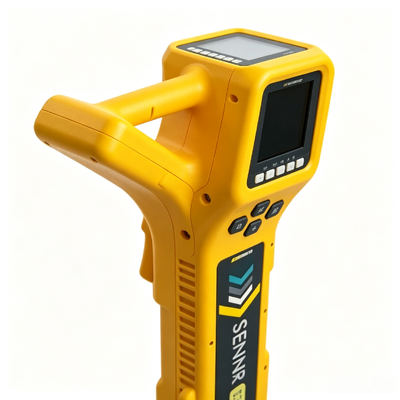

HD-170PCM Draagbare Pijpleiding Stroom-mapper Ondergrondse Gasolie Pijpleiding Coating Conditie Detector GPS Functie

Overzicht3. De geïmporteerde gegevens en de gegevens na relevante berekeningen kunnen worden bewerkt.

De HUATEC geïntegreerde pijpleiding anti-corrosie coating conditie detector kan ondergrondse pijpleidingen inspecteren zonder opgraving, de schade van de externe anti-corrosie coating van ondergrondse pijpleidingen kwantitatief beoordelen, en de diepte van pijpleidingen nauwkeurig lokaliseren en meten. Deze detectietechnologie kan niet alleen worden gebruikt als middel voor inspectie en acceptatie van nieuw voltooide pijpleidingen, maar ook voor regelmatige monitoring van pijpleidingen in bedrijf. Het inspecteren van de conditie van de beschermende laag van ondergrondse pijpleidingen en het uitvoeren van gerichte vervanging en reparatie kan de levensduur van de pijpleidingen verlengen en een grote hoeveelheid onderhouds- en renovatiefondsen besparen. Het is breed toepasbaar op de kwaliteitsbeoordeling van externe anti-corrosie coatings voor anti-corrosie pijpleidingen van olie, aardgas, stadsgas en leidingwater, enz.

Technische parameters3. De geïmporteerde gegevens en de gegevens na relevante berekeningen kunnen worden bewerkt.

*De linker- en rechterpijlen geven de positie van de pijpleiding aan, waardoor de pijpleiding snel kan worden gelokaliseerd.3. De geïmporteerde gegevens en de gegevens na relevante berekeningen kunnen worden bewerkt.

*De data-analyse software kan de Y-waarde van de stroomverzwakkingssnelheid, de P-waarde van de dichtheid van de schade punten van de anti-corrosie coating, en de Rg-waarde van de isolatieweerstand van de anti-corrosie coating berekenen.

*De exportresultaten van de data-analyse software voldoen aan de nationale norm (GB/T 19285-2014).

*De data-analyse software heeft een software auteursrechtregistratiecertificaat.

Werkingsprincipe

De HD-170PCM bestaat uit drie delen: de zender, de ontvanger en de detector (A-frame). De zender is een onafhankelijk 0,1A-3A detectiesignaaluitvoerapparaat, en de handheld ontvanger wordt gebruikt voor het volgen van pijpleidingsroutes, het nauwkeurig lokaliseren van schade punten en het meten van stroom. De stroomintensiteit op de pijpleiding neemt af met toenemende afstand. Onder de voorwaarde dat de pijpdiameter, pijpmateriaal en bodemomgeving ongewijzigd blijven, hoe beter de isolatie van de anti-corrosie laag ten opzichte van de grond, hoe minder stroomverlies en hoe kleiner de demping. Omgekeerd, als de anti-corrosie coating beschadigd is, zoals veroudering, afbladderen, en de isolatieprestaties slechter zijn, zal het stroomverlies ernstiger zijn en de demping groter.

Wanneer het ultralage frequentiesignaal (CP) dicht bij het DC-signaal op de pijpleiding wordt geladen, vormt de spanningsgradiënt die door het beschadigde punt van de anti-corrosie laag van de pijpleiding en de grond wordt gevormd, een aardelektrisch veldverdeling op de grond boven de pijpleiding. Hoe dichter bij het schade punt, hoe groter de spanningsgradiënt, en hoe groter de stroomdichtheid op de grond boven de pijpleiding. Over het algemeen geldt dat hoe groter het blootgestelde oppervlak, hoe groter de stroomdichtheid in de buurt, en hoe groter de spanningsgradiënt van de grond. Het sonde-instrument detecteert de positie van de pijpleiding, waarbij de detector op de positie van de pijpleiding wordt gehouden. De spanningsgradiënt detector meet de potentiaalgradiëntwaarde (dB) boven de pijpleiding en de stroomrichting (CP) in de grond om de ernst van de pijpleidingschade en de precieze locatie van het schade punt van de anti-corrosie laag te bepalen.

Evaluatiesoftware

:

1. Software Overzicht

Om de post-processing en analyse van de on-site detectiegegevens van de huidige markt ondergrondse pijpleiding externe anti-corrosie laag detectie-instrumenten (inclusief de geografische locatie-informatie van de doel pijpleiding, de begraven diepte-informatie, de stroominformatie in de pijpleiding, de grootte van het schade punt van de anti-corrosie laag, etc.) te ondersteunen, in overeenstemming met de nationale norm (GB/T 19285-2014) en relevante industrienormen, biedt het anti-corrosie coating beoordelingsrapport van het geteste pijpsegment (grafisch rapport, tekstrapport), en biedt het gebruikers de classificatie beoordelingsresultaten van de stroomverzwakking van de externe anti-corrosie coating en de dichtheidswaarde van de schade punten van de externe anti-corrosie coating om de daaropvolgende behandelmaatregelen te bepalen: anti-corrosie laag monitoring, lokale reparatie van de anti-corrosie laag, grote revisie van de anti-corrosie laag, enz., en kan worden afgedrukt in de vorm van rapporten, wat een betrouwbare referentiebasis biedt voor pijpleidingeigenaren en archivering vergemakkelijkt.

2. Software functies

Gebaseerd op de on-site meetgegevens van de ondergrondse pijpleiding door de ontvanger (zoals stroom, begraven diepte, lengte- en breedtegraad, afstand, grootte van het schade punt, etc.), worden relevante curven en rapporten gegenereerd. De software heeft de volgende functies:

1. Het kan worden aangesloten op de pijpleiding meter ontvanger, en de stroomgegevens, pijpleiding begraven diepte, lengte- en breedtegraad, afstand en andere gegevens die tijdens het meetproces zijn opgeslagen, kunnen in de software worden geïmporteerd (of de relevante gegevens die ter plaatse zijn verzameld, kunnen handmatig worden ingevoerd). Ondertussen, in de aangesloten staat, kunnen de in het instrument opgeslagen gegevens worden gewist.

2. Na het importeren van de gegevens kan de software de Y-waarde van de stroomverzwakkingssnelheid, de P-waarde van de dichtheid van de schade punten van de anti-corrosie laag, en de Rg-waarde van de isolatieweerstand van de anti-corrosie laag berekenen op basis van de geïmporteerde gegevens.3. De geïmporteerde gegevens en de gegevens na relevante berekeningen kunnen worden bewerkt.

4. Gegevens kunnen worden gebrowsed, en de opgeslagen gegevens kunnen worden weergegeven in de vorm van statistische tabellen. Ze kunnen ook worden geëxporteerd in Excel- of Word-tabelformaat voor eenvoudig bekijken. Het gevormde rapport moet worden opgeslagen in Word-documentformaat of PDF-documentformaat.
