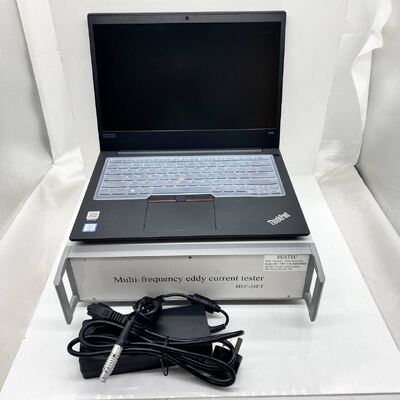

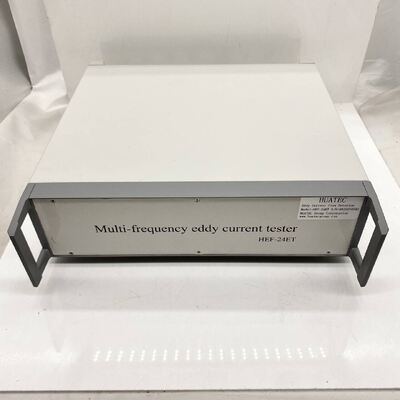

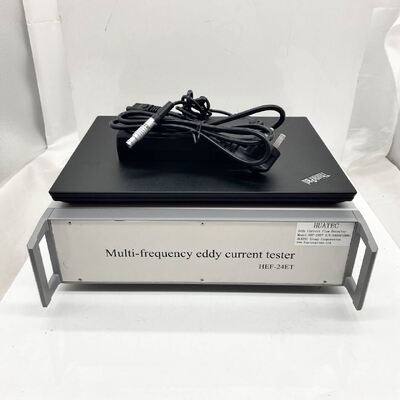

HEF-24ET Multi-frequentie Remote Field Eddy Current Tester
HEF-24ET heeft een compleet systeem voor het testen van wervelstroom, geïntegreerd met de conventionele multi-frequente, multi-kanaal, conventionele wervelstroomtestsystemen.Het kan ook blijken te zijn van hoge prestaties, multifunctionele, intelligente draaikolk-testapparatuur.
Specificatie
1. Twee onafhankelijk te selecteren frequenties
2. mengeenheid (automatische mengmachine)
3- Echt tijd trace geheugen van 4 wervelstroom signalen.
4. verstelbare sonde stimulus, 1-8
5Snelle digitale / analoge elektronische balans
6Vier trace-impedantieplannen en acht interne bandcurve-analyseschermen,
7. tijdsbasis scan display.
8Vertraagde geheugencyklus
9. Menu-gedreven mens-machine dialoog (in het Engels).
10Besturingssysteem: WinXp, Win7, Win8
11. Automatische signaalamplitude- en fasemetingen, en draaikolstromsignalen langzame (instelbare) afspelen
12.Configuratieanalysefunctie
13. kan worden uitgerust met toegang tot absolute, differentiële en zelfvergelijkende vormen, met inbegrip van door middel van type, interpolatie type, vlakke type, punt, roterende en andere sonde
14. Met een unieke niet-constante amplitude fase / amplitude domein Alarm
15. Meerdere hardware alarmuitvoerpoorten
16. realtime alarmuitgang, vertraagde alarmuitgang
17De massaopslag kan verschillende testprocedures en testgegevens bevatten.
18C-scan-display.
19. Automatische fase / defect diepte curves tonen
20Een scherm toont het dwarsdoorsnede-diagram van de in gebruik zijnde pijpleiding, het rangnummer van de geteste buizen en de testsignalen voor wervelstroom.
21. Geclassificeerde tekens van het schema van de dwarsdoorsnede van de pijpleiding, voor het vormen van draaikolkstroomonderzoek overzichtskaart van de in gebruik zijnde pijpleiding
22. Geclassificeerde statistische testresultaten (tabellen en histogram weergave), om de cumulatieve analyse van testresultaten te vergemakkelijken
23. Automatisch weergeven van de kalender en tijd
24Optioneel systeem voor gegevensanalyse
| Frequentiebereik |
50 Hz ~ 10 MHz |
| Vermogenbereik |
0 ~ 99dB continu verstelbaar, het werk van elk bestand 0.1dB stap |
| Fase-rotatie |
0 ~ 359 ° continu verstelbaar, nauwkeurigheid 1 °.het scherm toont onmiddellijk de faseverandering in impedantie na de plannen en wervelstroom signaal amplitude en fase waarden, handig en intuïtief |
| Digitaal filteren: laagpassend |
0hz ~ 2000hz, high-pass: 0hz ~ 2000hz |
Toepassingen

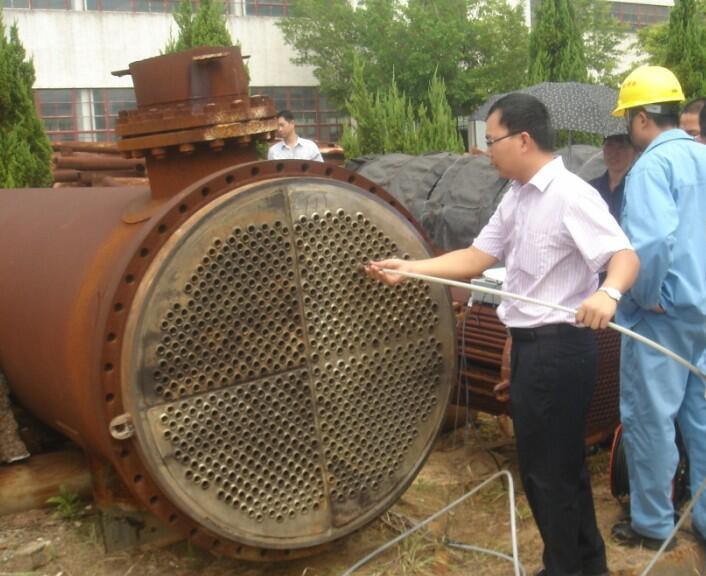

Vooral van toepassing op kernenergie, elektriciteit, petrochemie, luchtvaart, luchtvaart en andere sectoren in de sector koper-, titanium-, aluminium-, zirconium- en andere leidingen,metalen onderdelen van de foutdetectie en wanddikte metingen, en een verscheidenheid aan ferromagnetische pijpleidingstests, analyses en evaluaties.
