HDR-01 Digitaal beeldsysteem omvat Remote PC, DR Imaging Board Trolley, Extern Radiographing Machine Trolley, Intern Shooting Pipeline Crawler en andere systemen

HDR-01 Digitaal beeldsysteem omvat Remote PC, DR Imaging Board Trolley, Extern Radiographing Machine Trolley, Intern Shooting Pipeline Crawler en andere systemen

Het systeem kan de inspectieresultaten van pijpleidingslassen in realtime visueel in de computer weergeven en is voor de exploitanten nuttig om de inspectieresultaten ter plaatse te beoordelen.de resultaten van de tests ter plaatse kunnen op afstand worden opgevraagdHet systeem kan direct de positie en locatie van de site, de tijd, het tijdstip en de tijdstip afdrukken.het nummer van de laspoort van de werkplek, en een aantal gerelateerde informatie op de afbeelding zonder wijziging, volledig het vermijden van de verdachte van valsspelen.

Het systeem bestaat uit de volgende onderdelen: remote PC, DR-beeldvormingsplatform, externe röntgenmachine, interne schietpijplijncrawler en andere systemen.Via het draadloze lokale netwerk, kan de controle en verwerving (overdracht) van de kaart tegelijkertijd worden voltooid.Het personeel kan de computer op afstand bedienen om de inspectie van de pijpleiding lassen te voltooien en het originele beeld te bewaren voor het ophalen en platte filmHet beeld van het systeem is duidelijk en de dubbele evaluatie voldoet volledig aan de eisen van de nationale normen.

 Samenstelling van de apparatuur

Het systeem bestaat uit twee onderdelen: in-pipe schietapparatuur en buiten schietapparatuur.

Interne samenstelling van schietapparatuur:

Hoogfrequente röntgenroodleidingscrawler, röntgenroodleidingscrawler aan de buitenwand (met platte-paneeldetector, centrale router, onderste computer PLC), DR-platte-paneeldetector,PC-werkstation (software voor het verkrijgen en verwerken van digitale beelden).

Samenstelling van schietapparatuur voor buiten:

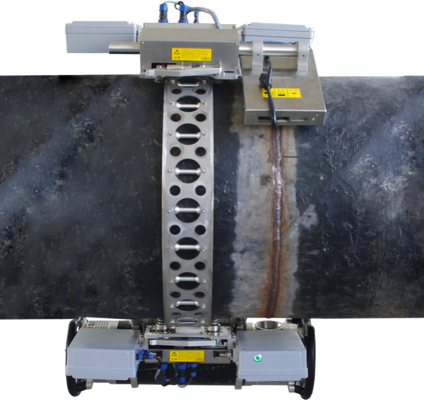

Buitenwandklimwagen voor pijpleidingen (met detector voor platte panelen, centrale router, IP10 onderste computer PLC), DR-detector voor platte panelenBuitenwandklimwagen (directionele hoogfrequente röntgengenerator), hulprouter, IP11 lagere computer PLC), draagbare hoogfrequentieregelaar Adapter, datakabel, stroomkabel, pc-werkstation (digitale beeldverwerker en -verwerkingssoftware),PC-werkstation (software voor het verkrijgen en verwerken van digitale beelden).

Lijst met apparatuurconfiguratie:
