HCDX-IISC Stroomverstelbaar Demagnetisatie-effect Draagbare multifunctionele magnetische deeltjesfoutdetector

HCDX-IISC Instelbare Stroom Demagnetisatie Effect Draagbare Multifunctionele Magnetische Deeltjes Foutdetector

Introductie:

De HCDX-IISC composiet magnetische poeder foutdetector maakt gebruik van een siliciumgestuurde contactloze schakelaar, met een laag geluidsniveau, sterke magnetische kracht, lange levensduur en eenvoudige bediening, geschikt voor gebruik in het veld en in het laboratorium. Het instrument heeft een gecombineerde configuratie en gebruikers kunnen de sonde vrij kiezen op basis van hun behoeften. Type A, D, E, O sonde kan worden geconfigureerd volgens de eisen van de gebruiker.

De HCDX-IISC serie heeft een demagnetisatiefunctie en de stroom is instelbaar.

Een 8-bits MCU wordt gebruikt als controller door deze magnetische deeltjes foutdetector (met het fasegestuurde circuit), en de continue regeling van de magnetisatiestroom kan worden gerealiseerd door de nauwkeurige acquisitie van het AC-nulpuntovergangssignaal en het signaal van de stroomregeling. Bovendien is het uitgerust met de demagnetisatiefunctie; de demagnetisatiefunctie kan worden ingeschakeld na het selecteren van de demagnetisatiemodus en het indrukken van de triggerknop. Bovendien kan het MCU-programma genieten van levenslange gratis upgrades, en type A, D, E, O sonde kan worden geconfigureerd volgens de eisen van de gebruiker.

Toepassing:

Voornamelijk gebruikt om oppervlakte- en nabij-oppervlaktescheuren van ferromagnetische werkstukken te detecteren.

Boiler drukvaten, staalconstructies, smeedstukken, gietstukken, lasdelen, bewerkte delen, enz.

Introductie van de standaard sondes voor model HCDX-IISC:

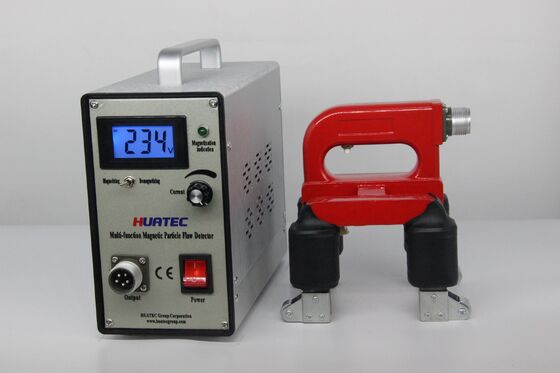

Type D sonde (elektromagnetische juksonde): uitgerust met beweegbare gewrichten, kan het werkstuk aan het oppervlak magnetiseren en inspecteren.

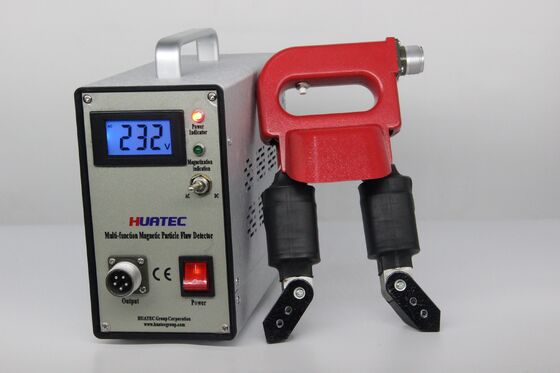

Type A sonde (hoefijzersonde): geschikt voor allerlei filétlassen, grote werkstukken binnen- en buitenhoeken van lokale magnetisatie-inspectie, uitgerust met werklampen.

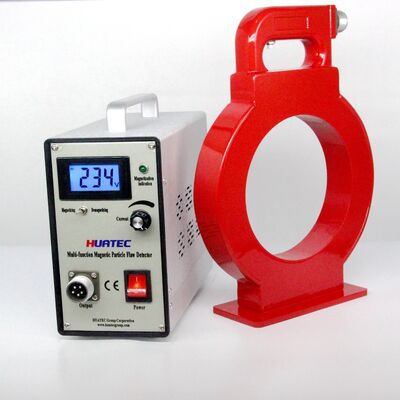

Type O sonde (ringvormige spoel): geschikt voor detectie van circulaire scheuren in werkstukken, en zeer gevoelig voor scheuren veroorzaakt door vermoeidheid van het werkstuk. Bovendien kan het werkstuk op afstand demagnetiseren.

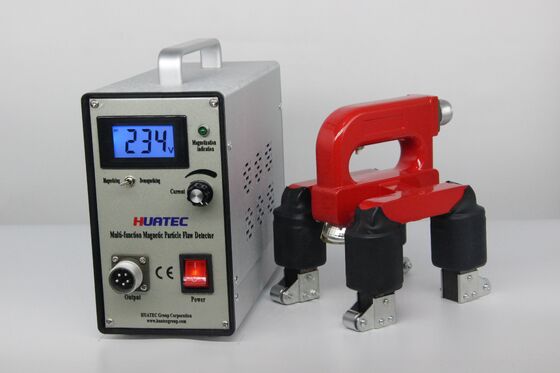

Type E sonde (roterende magnetische veldsonde): voert een all-round foutdetectie uit voor allerlei rechte lassen, stompe lassen, stompe lassen en vlakke en gebogen oppervlakken met grote geometrische vormen. De sonde is uitgerust met wielen, wat de bediening vergemakkelijkt en de snelheid verhoogt. De sonde is uitgerust met werklampen voor gemakkelijke observatie.

Technische parameters:

Voeding: AC 220V ± 10% 50HZ 5A

Uitgang: AC 38V 10A

Type A.D.E.O sondes zijn optioneel en beschikbaar

Inspectiesnelheid: ≥6 m/min

Temperatuurstijging van de sonde: ≤60℃

Werkcyclus: het wordt aanbevolen om lange perioden van continue werking te werken: magnetisatietijd ≤3 seconden, pauzetijd ≥5 seconden

Gewicht: ongeveer 6,5 kg (hoofdeenheid)

Afmetingen controller: 95x45x75mm (L*B*H)

Afmetingen draagtas: 170x140x70mm (L*B*H)

 Alle optionele sondeparameters:

Standaard levering:

Host HCDX-IISC  1

Type D juksonde 1

Type A sonde     1

Type E sonde     1

Type O sonde     1

De stroomkabel    1

De sonde kabel    1

Standaard monster 1

Gebruiksaanwijzing  1

Certificaat        1

Optionele accessoires:

Type A sonde

O de sonde

E sonde

D sonde

Dode gewicht

Testmonster

UV-lamp
