Type 2 DPI Penetrant Referentieblok Roestvrij Staal Nikkel Chroom Gecoat Sterdefecten Testblok

Type 2 DPI Penetrant Referentieblok Roestvrij Staal Nikkel Chroom Gecoat Sterdefect Testblok

ISO 3452-3: 2013 beschrijft twee soorten referentieblokken - Type 2 referentieblokken zijn voor routinematige beoordeling van de prestaties van DPI-systemen.

Referentieblok type 2 is gemaakt van roestvrij staal bekleed met een laag nikkel en vervolgens een harde chroomlegering.

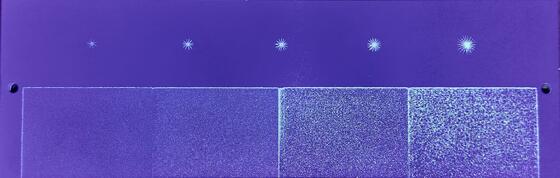

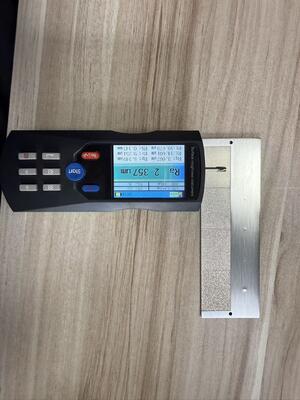

Vijf stervormige defecten met diameters variërend van 3,0 tot 5,5 mm zijn vervolgens kunstmatig in deze laag aangebracht, waarbij de vijf defecten uniform zijn geplaatst volgens hun groottes. Om de afwasbaarheid* te beoordelen, bevat referentieblok type 2 vier aangrenzende vlakken met ruwheden van R = 2,5 µm, 5 µm, 10 µm en 15 µm. Met het kleinste defect naast het gebied met de kleinste ruwheid.

Opmerking: Diameter van vijf scheurgebieden in mm, tolerantie ±10%

Het vijfpunts roestvrijstalen chroomgeplateerde teststuk is een type II teststuk in de penetrerende detectieserie. Het wordt geproduceerd volgens de normen van GB/T18851-2008 en EN ISO3452-3:2013. Geslaagd voor de nationale industriële beoordeling in december 2002. Het testblok voldoet aan de vereisten van GB/T18851-2008, EN ISO3452 en ASME-normen. De werkelijke gemeten waarde van het kunstmatige defect is gebaseerd op het ISO 10474 of EN 10204 type 3.1 certificaat.

Voor het meten van diameters werd een fluorescerende penetrant niveau 2, water en droge ontwikkelaar gebruikt; kleurcontrast penetrant niveau 2 werd gebruikt. (Bijwerken met de werkelijke toestand, materiaalnorm werd gebruikt)
