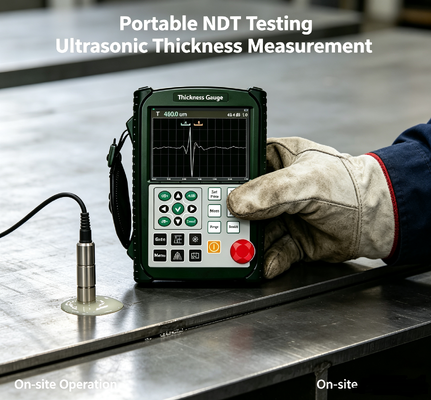

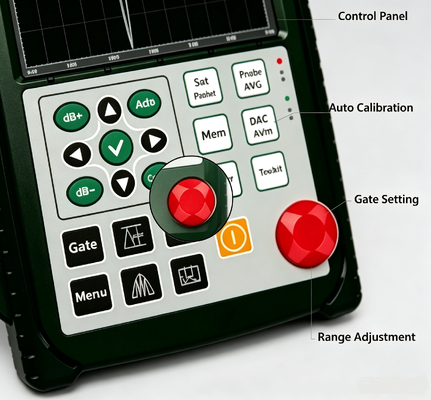

TG‐UT10 Draagbare multifunctionele ultrasone foutdetectie Dikte-meter 12 bit Hoog snelheidsmonsterneming A-scan B-scan golfvorm
★Volledige procedure op het scherm en dialoogbox geleide interacties voor de kalibratie van de sonde en andere bewerkingen; geen handleiding vereist.
★Herhalingsfrequentie: verstelbaar van 16 Hz tot 10000z voor snelle scanning.
★De ultra-hoge signaal-ruisverhouding zorgt voor heldere, stabiele golfvormen.
★12 bits AD-sample-systeem met hoge snelheid, compatibel met 15 MHz-sonden voor het detecteren van kleine fouten met een superieure gevoeligheid en resolutie.
★Behuizing met IP65-classificatie, gebouwd met siliciumlegeringscomposite; robuust, stofdicht en waterdicht.
★maximaal 10 uur continue werking op een enkele batterijlading.
★Metingsresolutie tot 0,001 mm. Minimale meetbare dikte: 0,15 mm (staal), 0,05 mm (plastiek).
Technische specificaties
|
Artikel 1
|
Specificatie
|
|
Detectiebereik
|
0.15 mm ~ 10 m (lengtegolf in staal); transmissiemodus tot 30 m (uitbreidbaar)
|
|
Geluidssnelheidsbereik
|
100 ~ 20000 m/s
|
|
Herhalingspercentage van de pols
|
10−3000 Hz, verstelbaar
|
|
Dynamisch bereik
|
≥ 38 dB
|
|
Verticale lineariteitsfout
|
≤ 1,5%
|
|
Horizontale lineariteitsfout
|
≤ 0,2%
|
|
Resolutie
|
> 40 dB (5P14-sonde)
|
|
Gevoeligheidsmarge
|
> 66 dB (Φ2 platte bodemgat op een diepte van 200 mm)
|
|
Digitale onderdrukking
|
0-80 %, zonder afbreuk te doen aan lineariteit of winst
|
|
Soorten sondes
|
Straight-beam-sonde, kristal-sonde, penetratiesonde
|
|
Poorten
|
toegangspoort, verlies van echopoort; modus éénpoort / tweepoort
|
|
Alarm
|
Buzzeralarm, LED-alarm
|
|
Stroomvoorziening
|
DC 9 V
|
|
Levensduur van de batterij
|
10 uur
|
|
Afmetingen
|
250 × 165 × 40 mm
|
|
Gewicht
|
10,0 kg
|
|
Werktemperatuur
|
- 10°C~ 50 °C
|
|
Relatieve luchtvochtigheid
|
20 - 95 % RH
|
|
Impulsamplitude
|
100 V, 200 V, 300 V, 400 V, 500 V selecteerbaar; brede sonde-compatibiliteit
|
|
Breedte van de puls
|
Continu verstelbaar binnen 0,03−0,51 μs om te matchen met sondes van verschillende frequenties
|
|
Probe demping
|
50 Ω, 100 Ω, 150 Ω, 400 Ω optioneel voor verschillende gevoeligheid en resolutievereisten
|
|
Hardware Monsterneming in real-time
|
12-bits high-resolution AD-converter, 400 MHz steekproefsnelheid voor zeer authentieke weergave van de golfvorm
|
|
Detectiemodi
|
Positieve halve golf, negatieve halve golf, volle golf, RF-detectie
|
|
Frequentie van de sonde
|
0.2 MHz ~ 15 MHz
|
|
Poortlezen
|
Eenvoudige poort / dubbele poort kan worden afgelezen; piekwaarde binnen de poort
|
|
Totale winst
|
110 dB; stappenopties: 0,1 dB, 1 dB, 2 dB, 6 dB
|
|
Verbinding
|
BNC / LEMO facultatief
|
1 Hoofdfuncties
• Automatische kalibratie met één aanraking
• Meting van de dikte met hoge precisie: maximale resolutie 0,001 mm; herhaalde resolutie ±0,002 mm
• Automatische vergroting, echo-omhulsel en piekhoudfuncties om de efficiëntie van de inspectie te verbeteren
• 500 onafhankelijke dikte-metingskanalen (uitbreidbaar)
• opslaan en afspelen van tot 1000 A-scanningsgolfvormen en datasets (uitbreidbaar); uitvoer van inspectieverslagen in PDF-formaat; rapporten die zonder speciale pc-software kunnen worden bekeken
• Intern opgeslagen gegevens kunnen op elk moment worden geëxporteerd; onbeperkte opslag van inspectiebestanden via een externe USB-stick
• Verstelbare breedte en amplitude van de zendpuls
• Hoogwaardige milieuvriendelijke lithium-ionbatterij; maximaal 10 uur continue werking voor standaardconfiguratie
• Echttijdklok: datum en tijd van de inspectie gestempeld en opgeslagen met gegevens
• Digitale onderdrukking zonder invloed op de winst en lineariteit
• Gewincompensatie: compenseert dB-afname veroorzaakt door ruwe oppervlakken, inspectie op lange afstand op dikke werkstukken en andere factoren
• Echosequentie-analyse
• Scherm bevriezen / ontvriezen
• Waafvormvullen
• Indicator van de staat van de batterij
• Opvangmarker
• Golfvormkleurmarkering in poorten
• Doorgang zoomen
2 Standaard accessoires
Een standaarddijkte-metingssonde
