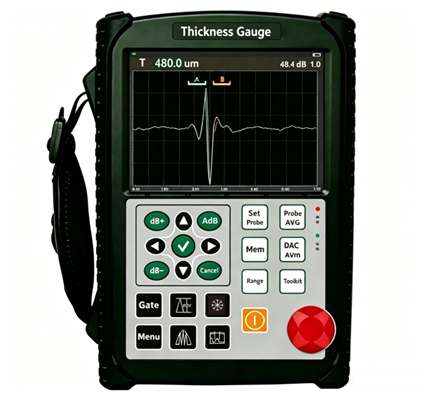

TG-UT10 Waveform Multimode Ultrasone Fout Detector & Dikte Gauge 0,001mm Resolutie IP65 Waterdicht NDT Tester

Detectiebereik

0.15 mm ~ 10 m (longitudinale golf in staal); transmissiemodus tot 30 m (uitbreidbaar)

Geluidsnelheidsbereik

100 ~ 20000 m/s

Puls Herhalingsfrequentie

10-3000 Hz, instelbaar

Dynamisch Bereik

≥38 dB

Verticale Lineariteitsfout

≤1.5%

Horizontale Lineariteitsfout

≤0.2%

Resolutie

>40 dB (5P14 sonde)

Gevoeligheidsmarge

>66 dB (Φ2 bodemgat op 200 mm diepte)

Digitale Onderdrukking

0-80 %, zonder lineariteit of versterking te beïnvloeden

Sondetypes

Rechte sonde, kristalsonde, penetratiesonde

Gates

Ingangspoort, verlies-van-echo poort; enkele poort / dubbele poort modi

Alarm

Zoemer alarm, LED indicator alarm

Voeding

DC 9 V

Batterijduur

10 uur

Afmetingen

250 × 165 × 40 mm

Gewicht

1.0 kg

Bedrijfstemperatuur

-10 °C ~ 50 °C100 V, 200 V, 300 V, 400 V, 500 V selecteerbaar; brede sonde compatibiliteit20 %-95 % RHPuls Amplitude100 V, 200 V, 300 V, 400 V, 500 V selecteerbaar; brede sonde compatibiliteit

Puls Breedte

Continu instelbaar binnen 0.03-0.51 µs om sondes van verschillende frequenties aan te passen

Sonde Damping

50 Ω, 100 Ω, 150 Ω, 400 Ω optioneel voor gevarieerde gevoeligheid en resolutievereisten

Hardware Real-time Sampling

12-bit hoge resolutie AD-converter, 400 MHz sampling rate voor zeer authentieke golfvormweergave

Detectiemodi

Positieve halve golf, negatieve halve golf, volledige golf, RF-detectie

Sonde Frequentie

0.2 MHz ~15 MHz

Gate Uitlezing

Enkele poort / dubbele poort uitlezing selecteerbaar; piekwaarde uitlezing binnen poort

Totale Versterking

110 dB; stapopties: 0.1 dB, 1 dB, 2 dB, 6 dB

Connector

BNC / LEMO optioneel

1

Hoofdfuncties

•
