Detectie van Oppervlakte- en Nabij-Oppervlakte Defecten in Metalen Constructies met Wisselstroomveldmeting (ACFM)
Toepasbare Materialen--Ferromagnetische en niet-ferromagnetische geleidende metalen, waaronder koolstofstaal, roestvrij staal, aluminium, etc.
Toepassingsgebied--Detectie van oppervlakte- en nabij-oppervlakte defecten in metalen constructies
Toepasbare Defecten---Effectieve detectie van oppervlaktescheuren en andere lineaire defecten
Inspectiediepte---Maximale diepte voor koolstofstaal is 3 mm; voor roestvrij staal is 5 mm; voor aluminium is 8 mm
Detectiestabiliteit---Minimale defectdetectiegraad groter dan 90%
Toegestane Coating Types---Niet-geleidende coatings zoals verf, epoxyhars, asfalt, etc.
|
Leveringsomvang
|
|
Apparatuur Naam
|

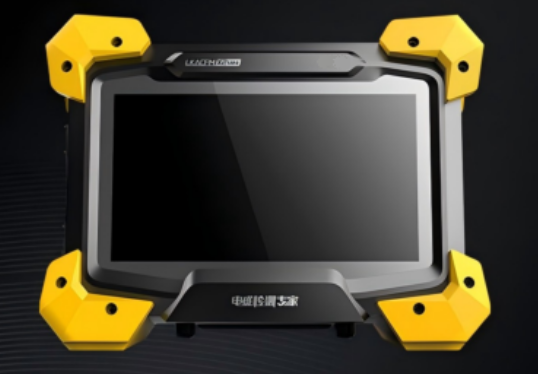

Intelligente Wisselstroomveldmeting (ACFM)
Inspectie-instrument
|
|
Hoeveelheid
|
1 set
|
|
|
|
Belangrijkste Inspectiemogelijkheden
|
|
Toepasbare Materialen
|
Ferromagnetische en niet-ferromagnetische geleidende metalen, waaronder koolstofstaal, roestvrij staal, aluminium, etc.
|
|
Toepassingsgebied
|
Detectie van oppervlakte- en nabij-oppervlakte defecten in metalen constructies
|
|
Toepasbare Defecten
|
Effectieve detectie van oppervlaktescheuren en andere lineaire defecten
|
|
Inspectiediepte
|
Maximale diepte voor koolstofstaal is 3 mm; voor roestvrij staal is 5 mm; voor aluminium is 8 mm
|
|
Detectiegevoeligheid
|
Kan defecten aan het oppervlak detecteren zo klein als 3*0.5*0.2 mm; kan defecten detecteren die equivalent zijn aan die op een Magnetic Particle Inspection (MPI) A1 15/100 teststuk
|
|
Detectiestabiliteit
|
Minimale defectdetectiegraad groter dan 90%
|
|
Toegestane Coating Types
|
Niet-geleidende coatings zoals verf, epoxyhars, asfalt, etc.
|
|
Toegestane Coating Dikte
|
Maximale coatingdikte ≤5 mm; bij gebruik van een grote spoelprobe, kunnen coatings tot 10 mm dikte worden geïnspecteerd
|
|
Scan Snelheid
|
Maximale scansnelheid ≤ 60 mm/s, minimale scansnelheid moet > 5 mm/s zijn
|
|
Kan inspecties uitvoeren bij temperaturen tot 500°C wanneer gekoppeld aan een hoge-temperatuur probe
|
|
Instrument Vereisten
|
|
Display
|
7-inch multi-touch display met achtergrondverlichting
|
|
Resolutie
|
High-definition display, resolutie 1280*800
|
|
RAM
|
4 GB, uitbreidbaar tot 8 GB
|
|
Opslag
|
32 GB interne opslag, uitbreidbaar tot 128 GB
|
|
Besturingssysteem
|
Android OS (gebaseerd op Linux kernel)
|
|
Interfaces
|
1*USB3.0/USB2.0 HOST poort, 1*Type-C poort (alleen opladen)
|
|
Netwerkinterface
|
Ondersteunt Wi-Fi verbinding; uitbreidbaar ter ondersteuning van 4G dongle
|
|
Oplaadinterface
|
Type-C poort, geïntegreerd met FCP input/output snellaadprotocol, AFC input/output snellaadprotocol, DRP Try. SRC protocol, PD3.1 input/output snellaadprotocol, QC2.0/QC3.0/QC3.0+ output snellaadprotocol
|
|
Maximale Laad-/Ontlaadvermogen: 45W
|
Basisconfiguratie
Host Unit: 1 unit
Signaal Acquisitie en Analyse Software: 1 set
Potlood Probe: 1 unit
Standaard Probe (met encoder): 1 unit
Probe Verbindingskabel: 1 unit
Oplader: 1 set
Product Gebruikershandleiding: 1 set
Kwaliteitsdocumentatie: 1 set
Instrument Koffer: 1 set
Drie-Element Array Probe: Optioneel
Instrument Vereisten
Maximale Bedrijfstijd: 16 uur
Host Afmetingen: 225 mm * 172 mm * 76 mm
Gewicht:<2.1 kg
Bedrijfstemperatuur: -10° C tot 40°C
Bedrijfsvochtigheid:<90% relatieve luchtvochtigheid
