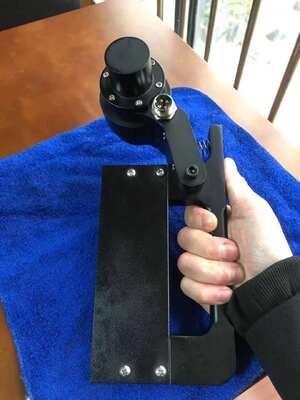

HRD-150 Elevator Draadkabel Foutdetector Elektromagnetische NDT Tester Interne Externe Gebroken Draad Slijtage Corrosie Defect Inspectie Machine

HRD-150 Elevator Draadkabel Foutdetector Elektromagnetische NDT Tester Interne Externe Gebroken Draad Slijtage Corrosie Defect Inspectie Machine

I. Productoverzicht

◆ kan on-line testen van de gebroken draad, slijtage, corrosie, vervorming, losse strengen, springende draad, materiaalveranderingen en andere defecten van de draadkabel.

◆ de testresultaten kunnen voldoen aan de normen van verschillende industrieën en kunnen worden weergegeven in de vorm van het aantal gebroken draden en de verhouding van het gebroken draadgebied tot het totale gebroken draadgebied.

◆ computer USB-interface voor directe bemonstering, verwerking en analyse, met online geluids- en lichtalarm en realtime weergave van resultaten.

◆ sensor cirkelvormige structuur, circumferentiële omringing, axiale magnetisatie, magnetisatie van de draadkabel naar verzadigingstoestand.

◆ De sensor neemt een behuizing van gelegeerd aluminium aan, die waterdicht, stofdicht, schokbestendig en vochtbestendig is.

◆ stabiel werk, betrouwbare prestaties, hoge detectienauwkeurigheid, sterke anti-interferentieprestaties, nauwkeurige gegevens.

◆ software om aan te passen aan Windows98/2000 / xp/Vista/windows7 diverse computerbesturingssystemen

◆ in overeenstemming met de bepalingen van de nationale metrologiewet en de nationale wet op de productveiligheid, wordt elk instrument geïnspecteerd door het nationale metrologie-instituut als derde partij in overeenstemming met de Amerikaanse norm ASTM1571, en wordt het testrapport uitgegeven om de wettelijke kwalificatie te verkrijgen.

◆ veel gebruikt in mijnbouw, kabelbanen, hijsapparatuur, liften, havenmachines, kabelbruggen en andere gebieden.

2.Systeemconfiguratie en model

(1). Diameter van de draadkabel van de lift is 8-16 mm

(2). Het totale model van de computerfoutdetector voor draadkabels is E15/E20

3. Specificaties

Normen: GB/T21837-2008, ASTM E1571-2001 (Standaard specificatie voor elektromagnetisch onderzoek van ferromagnetische staaldraadkabel), GB/T5972-2006/ISO 4309:90, GB8918—2006

Detectiebereik: Φ1.5—30 mm (kies verschillende sensoren)
Relatieve snelheid tussen sensor en draadkabel: 0.0—6.0 m/s Beste keuze: 0.3—1.5 m/s
Beste speling tussen geleidehuls en draadkabel: 2—6 mm, toegestane speling: 0—15 mm

Output bestandsformaat: Word-bestanden output

Alarm: Geluids- en lichtalarm
Locatie van gebroken draadkabel (LF) detectie
Kwalitatieve beoordelingsnauwkeurigheid: 99.99%
Kwantitatieve beoordeling
Herhaalbaarheidsfout van gevoeligheid: ±0.055%
Weergavefout: ±0.2％
Fout van locatiedetectie, (L): ±0.2%
Voeding: 5V computer voeding
GEWICHT VAN DE SENSOR: < 10 kg (Reguliere sensor)

Omgevingstemperatuur -10℃~40℃

Luchtdruk: 86~106 Kpa

Relatieve vochtigheid: ≤85%

4.Technische kern en wettelijke kwalificatie

(1). Virtueel instrument: oneindige onzekerheid van de draadkabel. Alleen door het gebruik van virtuele instrumenttechnologie, het vervangen van traditionele instrumenten door software en het gebruik van computers voor directe bemonstering, kunnen we zorgen voor geen gemiste inspectie en verkeerde beoordeling, net als het bekijken van een film, het scannen van het hele proces van de draadkabel, de resultaten zijn nauwkeurig en herhaalbaar.

(2). Drie-bepalingsinstrument: volgens de nationale normen voor schroot van draadkabels in verschillende industrieën, past dit product elektromagnetische kwalitatieve, kwantitatieve, positionele, online niet-destructieve testen toe van interne en externe gebroken draden, roest, slijtage, verandering van metaaldoorsnede, losse strengen, springende draden, vervorming, materiaalafwijkingen en andere defecten van de draadkabel.

(3). Wettelijke instrumenten: volgens de bepalingen van de nationale metrologiewet en de nationale wet op de productveiligheid, wordt elk instrument geïnspecteerd door het nationale metrologie-instituut volgens de Amerikaanse norm ASTM1571-2006 en GB/T21387-2008 als derde partij, en wordt het testrapport uitgegeven om de wettelijke kwalificatie te verkrijgen.

5.Technische indicatoren

Volledig bereik van draadkabeldiameter: Φ 1.5-300 - mm (vereist configuratie van sensoren met verschillende specificaties)

Relatieve snelheid tussen sensor en draadkabel: 0.0 -- 6.0 m/s beste: 0.3 -- 1.5 m/s

De beste speling tussen de geleidehuls van de sensor en de draadkabel is 2 -- 6 mm, en de toegestane speling is 0 -- 15 mm

Detectiecapaciteit voor gebroken draaddefecten (LF)

Kwalitatief: de kwalitatieve detectienauwkeurigheid van een enkele geconcentreerde gebroken draad is 99.99%

Kwantificering: het aantal gebroken wortels op één plaats staat één of één equivalente wortel misbeoordeling toe

Meer dan 100 keer kwantitatieve detectie met enkele gecentraliseerde wortelbreuk zonder fout, de nauwkeurigheid is ≥92%

Kwantitatieve veranderingssnelheid van metaaldoorsnede (LMA)

Toegestane fout van herhaalbaarheid van detectiegevoeligheid: ±0.055%

Toegestane fout van indicatie van detectie nauwkeurigheid: ± 0.2%

Positie (L) detectiecapaciteit: fout van detectielengtepercentage: ±0.2%

Voeding: computer batterij voeding 5V

Sensor gewicht: veelgebruikte specificatie < 10 kg

Omgevingstemperatuur: -10℃~40℃ atmosferische druk: 86~106 Kpa  relatieve vochtigheid: ≤85%
