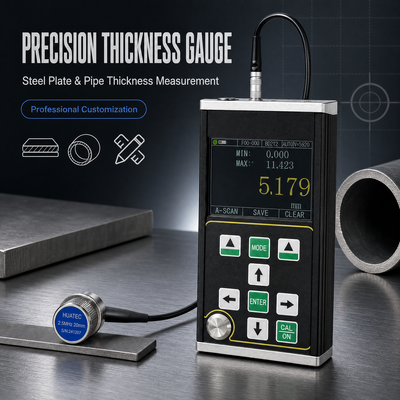

TG-5700 Ultrasone dikte meetmeter met hoge precisie meetbereik 0,15-1800 mm
TG-5700 is een nieuw type handheld hoogprecisie digitale ultrasone diktemeter met A/B-scan.Het is geschikt voor de meting van de materiaaldikte die ultrasone golf kan maken in het verspreiden met een constante snelheid en de reflectie van de rug te krijgenDe meetresolutie is 0,001 mm en het meetbereik is zo dun als 0,15 mm (staal).
Hoofdfunctiekenmerken
●Dit product heeft een A-scan-modus, een B-scan-modus en een numerieke weergave.
● Het meetbereik is breed en de unieke "multiple echo"-technologie wordt toegepast om de meting van ultradunne onderdelen te realiseren, met een minimale metingsdikte van 0,15 mm (staal);
● Dit product kan de dikte met hoge precisie meten en de maximale meetresolutie kan 0,001 mm bereiken; de herhalingsresolutie kan ± 0,002 mm bereiken;
● Het heeft de functies van penetrerende coating en echo-to-echo-meting, die wordt gebruikt om materialen met verflaag en coating op het oppervlak te meten;
● Meerdere meetmodi: mb-e, E-E en me-e voldoen aan de meting van conventionele dikke werkstukken; Thin-modus realiseert de meting van dunne onderdelen;
● Numerieke modi omvatten: conventionele diktewaarde-modus, verschil/reductie-ratio-modus en maximale waarde-modus;
● Twee vergrotingsmodus: automatische vergroting / handmatige vergroting;
● Handmatig uitschakelen en automatisch uitschakelen kan worden ingesteld, met energiebesparende functie;
● Het ondersteunt een verscheidenheid aan sondes, waaronder dubbele kristal- en enkelkristal-sonde, en ondersteunt tot 20 MHz hoogfrequente sonde;
● Het ondersteunt massaopslag en kan tegelijkertijd 100000 diktewaarden, 500 groepen A-scangolfvormen en 500 groepen B-scangolfvormen opslaan;
● Een groot 3,5 inch groot TFT-LCD-color display met een resolutie van 320x240 high definition (QVGA);
● Het heeft een verscheidenheid aan kalibratiemethoden, ondersteunt eenpuntskalibratie, meerpuntskalibratie en handmatige kalibratiemodi,en kan de geluidssnelheid kalibreren en probeert nulpositie tegelijkertijdHet ondersteunt v-padcorrectie van dubbele kristal sonde.
● Het ondersteunt de omzetting van het metrische en Britse systeem; het kan wisselen tussen millimeter- en inch-eenheden;
● Het ondersteunt het Engels weergeven.
Specificatieparameters
* Opmerking: het bedrijf behoudt zich het recht voor om technische wijzigingen aan te brengen zonder voorafgaande kennisgeving.
|
Artikel 1
|
TG-5700
|
|
Proeftype
|
Eenkristallige sonde / dubbelkristallige sonde
|
|
Meetbereik (45# staal)
|
0.15 mm 1800 mm
|
|
Stabiliteit van de indicatie
|
Er wordt gebruikgemaakt van de technologie van nul-crossing en meervoudige echo's om ervoor te zorgen dat de dikte-metingswaarde niet wordt beïnvloed door echo sterkte, materiaal dempingscoëfficiënt, winst en hekhoogte.en heeft een hoge meetstabiliteit en betrouwbaarheid.
|
|
Meetfrequentie
|
4 Hz,8 Hz,16 Hz
|
|
Resolutie
|
0.1 mm,0.01 mm,0.001 mm(0.01 inch,0.001 inch,0.0001 inch)
|
|
Precisiteit
|
0.001 mm
|
|
Pulsgenerator
|
De emissie van negatieve vierkantgolven wordt aangenomen en de pulsbreedte en spanning worden automatisch met de sonde afgestemd.
|
|
Geluidsversnellingsbereik
|
400-19999 m/s
|
|
Kalibratieblok
|
4 mm(staal)
|
|
Automatische uitschakeling
|
Men kan kiezen uit 5 minuten, 10 minuten, 20 minuten en handmatig uitschakelen.
|
|
Kalibratie van de sonde
|
Eenpuntskalibratie, meerpuntskalibratie
|
|
winst
|
Automatische sterktecontrole, handmatige sterktecontrole
|
|
Vermogenbereik
|
0 ~ 70 dB
|
|
Detectiemodus
|
Radiofrequentie (RF), positieve halve golf (POS), negatieve halve golf (NEG), volle golf (VULL)
|
|
Metingsmodus
|
(1) MB-E: de meetmodus op basis van de doorlooptijd van de eerste echostorm naar de eerste onderecho; (2) E-E: penetratiecoating-metingsmodus, de willekeurige Em ≈ En-echo is optioneel; (3) ME-E:Multiple echo-meting; (4) THIN: dunne wandmetingsmodus;
|
|
Numerieke modus
|
Mode diktewaarde, verschil/verminderingsgraad, maximale/minimale waarde
|
|
A-scanmodus
|
Beschikbaar
|
|
B-scanmodus
|
Beschikbaar
|
|
Aansluitingswijze
|
Beschikbaar
|
|
Indicatie van de batterij
|
Beschikbaar
|
|
Taal
|
Engels
|
|
Eenheid
|
mm/inch
|
|
Menu-operatie
|
Beschikbaar
|
|
Softwarefunctie
|
Dynamische toegangspoortinstelling, blankinginstelling (Blank), echo blankinginstelling (E-blank), echo bevriezing, echo vertaling en scaling
|
|
opslagfunctie
|
Het kan 100.000 diktes (100 groepen, 1000 in elke groep), 500 groepen A-scangolfvormen en 500 groepen B-scangolfvormen tegelijkertijd opslaan.
|
|
Upgrade van het hostprogramma
|
Beschikbaar
|
|
Afbeelding
|
3.5 "QVGA (320 × 240) TFT-LCD scherm in kleur
|
|
Gegevensoverdracht
|
Het ondersteunt RS-232 seriecommunicatie en USB om gegevens naar de computer te verzenden.
|
|
Werktemperatuur
|
- 10°C¥+50°CMet speciale vereisten kan het - 20°C;
|
|
Werkspanning
|
Als de stroom onvoldoende is, is er een laagspanningsoproep.
|
|
Algemene afmetingen
|
204 x 100 x 36 (mm)
|
|
Totaal gewicht
|
310 g(Zonder batterij)
|
|
Batterij
|
4 stuks AA droge batterij
|

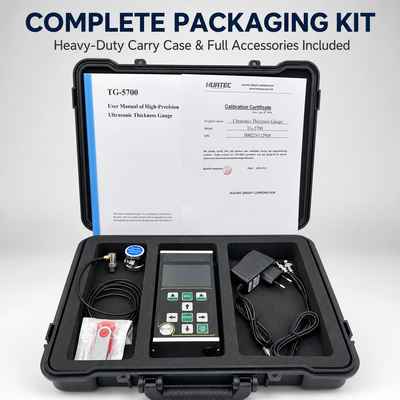

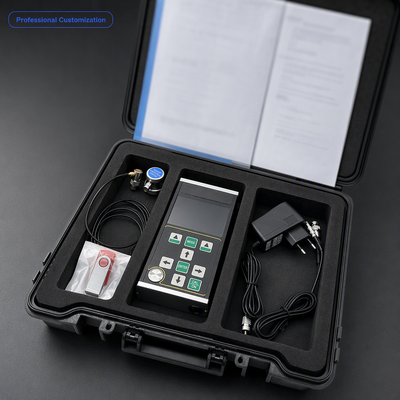

Standaardlevering
Hoofd eenheid TG-5700 1pc
2.5M Φ20 één-element transducer, testbereik 4-1800 mm 1pc
Koppelplantfles 1pc
Draagtas 1pc
Gebruiksaanwijzing 1pc
Kalibratiecertificaat 1pc
Optioneel accessoire
Verscheidene sondes met verschillende frequentie, één sonde 8mm/10mm/12mm en sondes met een ultrasone dikte
Verskillende stappenblokken
PC Data software
Optioneel:
|
TS400 Dubbelkristallensonde
|
10 MHz
|
5 mm
|
0.5-50 mm
|
|
TS500 Dubbelkristallensonde
|
5 MHz
|
5 mm
|
1.0-65 mm
|
|
TS510 Dubbele kristalsonde
|
5 MHz
|
10mm
|
1.0-500 mm
|
|
DTM15 Eénkristallensonde
|
15 MHz
|
6 mm
|
0.15-22,5 mm
|
|
DTM7.5 Eénkristallensonde
|
7.5 MHz
|
6 mm
|
0.5-22.5 mm
|
|
DTM10 Eénkristallensonde
|
10Mh
|
6 mm
|
0.3-22.5 mm
|
|
DTM5 Eénkristallensonde
|
5M
|
6 mm
|
1.0-22,5 mm
|
|
BD510 Eenkristallige sonde
|
10Mh
|
10 mm
|
1-1000 mm
|
|
BD212 Eénkristallige sonde
|
2MHz
|
12 mm
|
4-1800 mm
|
|
kabel voor dubbele kristalsonde
|
|
|
Alleenstaandekabel voor kristalsonde
|
|
