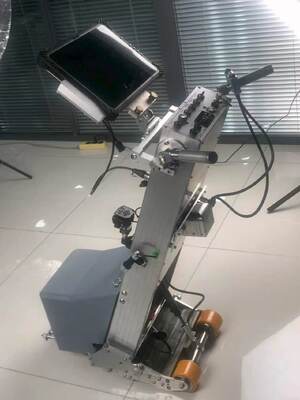

HMLF-2020 Tankbodemplaat Magnetische Lekkagescanner met 192 MLF Hall-spoelprobes en 64 LMA Hall-probes voor een maximale scanlengte van 30 meter

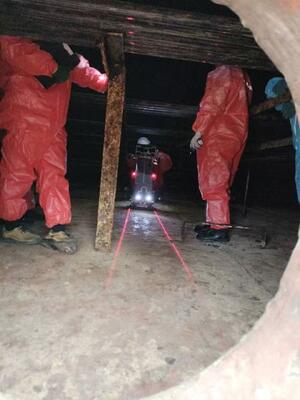

De HMLF-2020 magnetische flux lekscanner voor tankbodemcorrosie is een van 's werelds meest geavanceerde detectiesystemen voor tankbodemcorrosie, dat meerdere technologieën integreert. Het wordt voornamelijk gebruikt voor magnetische flux lekdetectie van tankbodemcorrosie in de petroleum- en chemische industrie.

Het systeem beschikt over 192 MLF Hall-spoelprobes en 64 LMA Hall-probes, waardoor het corrosiedefecten in de tankbodem kan detecteren en kan bepalen op welk oppervlak (bovenste of onderste) het defect zich bevindt. Het combineren van deze twee detectieresultaten helpt enorm bij het analyseren van de oorzaken van corrosie, corrosiepreventie en risicobeoordeling.

• Gesplitst ontwerp met afneembare hoofdeenheid en magneetdelen voor eenvoudige demontage en handig transport
• 256 sensoren in totaal (192 MLF Hall-spoelprobes + 64 LMA Hall-probes)
• 300 mm scanbreedte
• Detectiesnelheid: 500 mm/s
• Kan onderscheid maken tussen defecten op de bovenste en onderste oppervlakken
• Uitgerust met voorwaarts gerichte groot- en dimlichtkoplampen
• Voorzien van defectverlichtingsverlichting en laserindicatorlijn voor defectlocatie
• Vliegende knipperlicht dat de plaatsingslocatie van het apparaat aangeeft
• Dubbele laserindicatorlijnen voor de voorwaartse baan van de apparatuur
• Mobiele telefoon oplaadpoort
• Tablet oplaadfunctie
• Optionele 54Ah hoogcapaciteit lithiumbatterij die meer dan 8 uur batterijduur biedt
• 12-inch robuuste touchscreen computer die lichtgewicht en gemakkelijk mee te nemen is
• Real-time data-acquisitie en analyse
• Duits gemaakte precisie mechanische encoder met een lengtefout van 3 mm
• Duits geïmporteerde motor die zorgt voor soepele werking en betrouwbare kwaliteit
• Windows 10/11 compatibel met automatische CAD-grafische generatie voor de gehele tankbodemplaat
• Kan gegevens van diktemeting, vacuümkamer en magnetische deeltjesonderzoek integreren
• Vergelijkings- en overlayfunctie voor het vergelijken van huidige en eerdere detectieresultaten
• Patchontwerp en statistische functies ter ondersteuning van tankonderhoud
• Hydraulische stangen voor eenvoudig optillen van de magneetbrug van de basisplaat

• Magneetverwijderings- en opslagdock om te voorkomen dat magneten aan ferromagnetische voorwerpen blijven kleven
• Dockingstation met vier zware rubberen wielen voor eenvoudig transport
• Hoofdeenheidkar voor het verplaatsen van gedemonteerde hoofdeenheid zonder te dragen
• Anticonclusieschakelaar om botsingen met obstakels te voorkomen
• Verstelbare enkele kijkhoek voor tabletcomputers
• Verstelbare computergestuurde en roterende 2D kijkhoekverstelling
• Rechte stuurwielbediening
• Motorfiets stuurwielbediening
• Bediening met bedrade verbinding
• Draadloze bedieningsfunctionaliteit
• Remfunctie

• Geautomatiseerde CAD-detectie en -tekening
• Patchontwerpfunctie
• Functie voor het genereren van testrapporten
• Analyse van defectvorm en -grootte
• Defecten detecteerbaar door visuele inspectie, ultrasone, vacuümkamer en magnetische deeltjesonderzoek
• Directe opsomming van aantal en locatie van defecten voor elke plaat

• Afneembare hoofdeenheid: 1 eenheid
• 12-inch robuuste touchscreen tablet: 1 eenheid
• Test- en analysesoftware: 1 set
• Grafische rapportagesoftware: 1 set
• Batterijlader: 1 set
• Computer montagebeugel: 1 set
• Computer montagebouten: 2 stuks
• Vergelijkingsproefplaten: 6 mm, 8 mm, 10 mm en 12 mm (één per stuk)
• Transportkisten: 3 stuks
