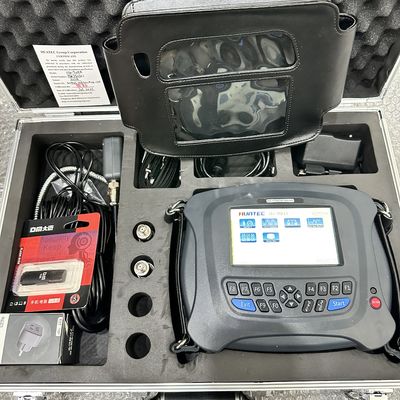

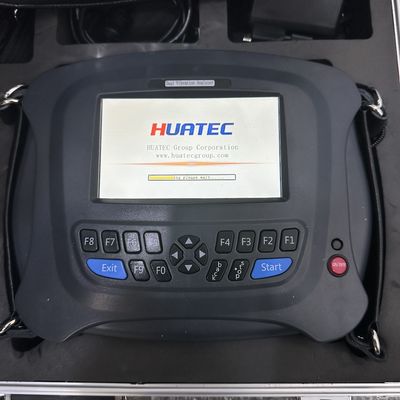

HG-904B2 2-kanaals explosieveilige trillingsgegevensverzamelaar On-site enkel-/dubbelzijdige dynamische balanceringsmachine Conditiebewakingsanalysator
HUATEC HG-904B2 2-kanaals een multifunctioneel instrument, beschikt over een veelzijdige ingangspoort die verbinding kan maken met verschillende soorten sensoren. Het maakt gebruik van geavanceerde micro-elektronica, signaalanalyse en foutdiagnosetechnologieën, waarbij de conditiebewaking van apparatuur en foutdiagnosemogelijkheden in één enkele eenheid worden geïntegreerd.
Het analysatorinstrument omvat de functie van vierkanaals trillingsgegevensverzameling, waarmee trillingsmetingen ter plaatse kunnen worden voltooid en automatisch tienduizenden trillingskenmerkwaarden en spectra van meetpunten kunnen worden opgeslagen. Het kan ook ter plaatse één tot vier kanalen met golfvormen en spectra synchroon weergeven. Bovendien kan het dienen als onbalansdetector, waarmee de enkel- en dubbelzijdige dynamische balansverificatie ter plaatse wordt voltooid.BT4 & IP54
| Hoofdfunctie |
Model |
| model |
HG-904B4 |
HG-904B2 |
| Kanaalhoeveelheid |
vier kanaals |
dubbel kanaal |
| Belangrijkste functies |
|
1, Driekanaals synchrone inspectie, met versnellings-, snelheids-, verplaatsings- en as-omhullende waarden die gelijktijdig uit elk kanaal worden verzameld, evenals frequentiespectrumgrafieken van alarmparameters.
|
JA |
1 kanaal |
| 2,Single-channel of multi-channel synchrone acquisitie van elke parameter, elk frequentiebereik en elke grafiek. |
1 of 2 of 3 of 4 kanalen |
1 of 2 kanaals |
| 3, Astracering, start-stop-analyse, impacttesten. |
JA |
NEE |
| 4, Real-time monitoring van hardwarewaarden en real-time analyse van trendgrafieken voor elke parameter en elk frequentiebereik; real-time analyse van frequentiespectrum en golfvorm. |
1 of 2 of 3 of 4 kanalen |
1 of 2 kanaals |
| 5, wentellagerimpactpulsbewakingstechnologie (beoordeling van lagersmering en impact) |
Optioneel (Bestelnotities) |
Optioneel (Bestelnotities) |
| Balanceren op 6,1 of 2 vlakken |
JA |
JA |
| 7, software-analysesysteem voor apparatuurbeheer |
JA |
JA |
| 8, Kan worden aangesloten op ICP, laadsensor, wervelstroomverplaatsingssensor, magneto-elektrische snelheidssensor |
JA |
JA |
| 9, Relatieve faseanalyse |
Optioneel (Bestelnotities) |
Optioneel (Bestelnotities) |
Hoofdfunctie:
Multifunctionele ingangspoorten voor verschillende sensoren: (piëzo-elektrisch, elektromagnetisch, wervelstroom, ICP)
-- 5-inch kleurendisplay met Chinese interface voor duidelijke en mooie visualisatie
-- Enorme opslagruimte met een harde schijf van 16 GB die automatisch tienduizenden trillingskenmerken en spectra van meetpunten kan opslaan
-- Vier kanalen synchrone acquisitie met 24-bit AD-sampling
-- FFT-spectrum van 1600,3200,6400 of 12800 lijnen
-- USB 2.0-communicatie-interface met een gloednieuwe menuweergave in Chinese vensterstijl voor eenvoudigere bediening
-- Analysefrequentie tot 35 KHZ met 8 optionele niveaus
- Volledig functionele snelle dynamische analyse, inclusief amplitudespectrum, vermogensspectrum, logaritmisch spectrum, enz.
-- Geef verschillende waarden van het tijddomein weer, waaronder piekwaarde, piek-piekwaarde, effectieve waarde, piekfactor, scheefheid, kurtosis, enz.
- Meerdere analyse- en diagnosefuncties: analyse van lagers/tandwielen (analyse van envelopdemodulatie), foutdiagnose, (kloptest) diagnose van natuurlijke frequentie, enz.
-- Gegevens/records opslaan en afspelen voor rotorbalans
-- Het testgewicht kan selectief worden verwijderd of behouden en de kwaliteit ervan kan worden geschat
-- Uiterst nauwkeurige balancering met snelle balancering om trillingswaarden, amplitudes en fasen te meten en weer te geven
-- Detectie en diagnose van lager-/tandwielfouten met behulp van hardware-omhullende demodulatie
- Snelheidsmeting, geluidsmeting, fasemeting, fasediagnose
-- Handmatige instelling van de triggerdrempel (groot, gemiddeld, klein)
- Het kan worden uitgerust met de EMD-software van het apparatuurbeheersysteem (inclusief lagerdatabase)
Hardwarespecificatie:
| Statistieken |
specificatie |
| Model |
HG-904B4 vierkanaals / HG-904B2 dubbelkanaals |
| Kanaalhoeveelheid |
Vier trillingskanalen, één toerentellerkanaal |
| Belangrijkste functies |
Synchrone acquisitie met één of meerdere kanalen van verschillende parameters, waaronder versnelling, snelheid, verplaatsing en axiale omhulling |
| nauwkeurigheid |
±5% |
| A/D-conversie |
24-bit AD-sampling |
| LCD-scherm |
Ondersteunt touchscreeninvoer, 5-inch kleurendisplay |
| Toerenteller bereik |
120—12.000 tpm |
| temperatuurbereik van het instrument |
-20—55°C |
| temperatuurbereik van de sensor |
-20°—120°C |
| Oplaadbare batterij |
Oplaadbare lithiumbatterij 7,2 V, 6800 mA; oplaadtijd 7 uur, continue werktijd 8 uur |
| Oplader |
8.V, 2A |
| Diagnostische bibliotheek |
Lagerdatabase |
| Meetfunctie en bereik |
Meet tegelijkertijd vier parameterwaarden en alarmparameterspectra met een gevoeligheid van 100 mv/g
versnelling van 0,1——199,99 m/s²
snelheid van 0,1——199,99 mm/s
verplaatsing van 1um - 1999um
axiale omhullende waarde van 0,1——30 m/s²
|
| Software-analysefunctie |
Trillingsspectrum- en tijddomeingolfvormanalyse, omhullende analyse, nauwkeurige foutdiagnosefunctie voor wentellagers (vier delen) Afzonderlijke foutdiagnosefunctie: de hardware van het instrument heeft een aparte foutdiagnosefunctie voor het verzamelen van andere parameterspectra, cepstrum, logaritmisch spectrum en vermogensspectrumdiagnose (real-time acquisitie en real-time weergave) |
| Opslagcapaciteit |
16G |
| Externe interface |
Opladen en communicatie USB2.0 |
| Rapportuitvoerfunctie |
Detecteert de uitvoer van gegevensrapporten |
| Frequentieresponsbereik trillingsmeting: |
2—35 KHz |
| Aansluitbare sensortypen: |
Piëzo-elektrische versnellingssensor, ICP-sensor, magneto-elektrische snelheidssensor, wervelstroomsensor |
Softwareoverzicht:
Met de snelle ontwikkeling van het Internet of Things en big data-platforms hebben we de functionele voordelen van ons bestaande softwaresysteem geïntegreerd en het Windows.Net 3.5-5.0-platform, de Microsoft Visual Studio 2019-suite en de MySQL-database overgenomen. De communicatie tussen het softwaresysteem en de verzamelaar maakt gebruik van een uniforme UDP-architectuur, en het softwaresysteem is ontworpen met zowel netwerk- als stand-alone versies. Na bijna een jaar van inspanningen hebben we de nieuwste versie van het Enterprise Equipment Intelligent Monitoring and Diagnosis System (hierna het EMD-systeem genoemd) gelanceerd. Door gebruik te maken van de flexibele werking van de clientsoftware en de uitgebreide voordelen van analysetools kunnen gebruikers gegevens gemakkelijker monitoren en de oorzaken van afwijkingen effectiever analyseren. De systeemsoftware is compatibel met meerkanaals netwerkgegevensverzamelaars, draadloze monitoringverzamelaars en offline draagbare analysers. Bij het analyseren van online gegevenstrends kan de draagbare analysator de gegevensverzameling aanvullen om de analyse van apparatuur ter plaatse uitgebreider te maken, waardoor unittrends en afwijkingen uitgebreid worden geanalyseerd, de oorzaken van afwijkingen nauwkeurig worden geïdentificeerd en de beveiliging van apparatuur ter plaatse wordt gemaximaliseerd.
