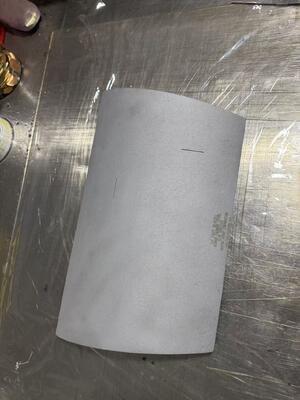

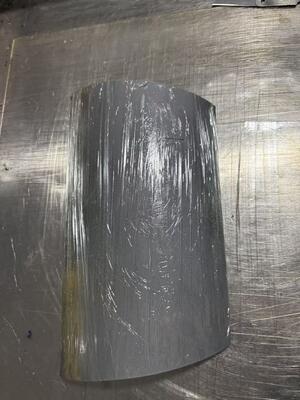

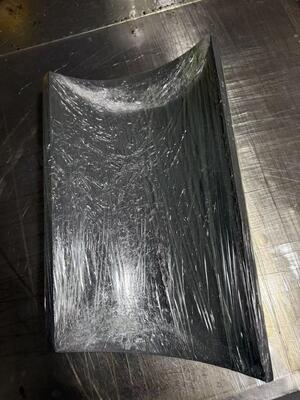

HUATEC PAUT pijpleidingskalibratieblok NDT kalibratieblok

HUATEC PAUT Leiding Kalibratieblok NDT Kalibratieblok

Deze pijpkalibratieblokken zijn speciaal ontworpen om gefaseerde array UT (PAUT) te vergemakkelijken. Het blokontwerp omvat diverse aanpassingen aan het originele ASME-ontwerp, waaronder extra axiale en booglengte, een herschikte inkeping lay-out en een 10° schuine snede aan één uiteinde voor blokken groter dan 5 NPS. Deze aanpassingen helpen ongewenste ruis van de achterwand te minimaliseren bij het uitvoeren van DAC/TCG-kalibraties met gefaseerde array UT-apparatuur.

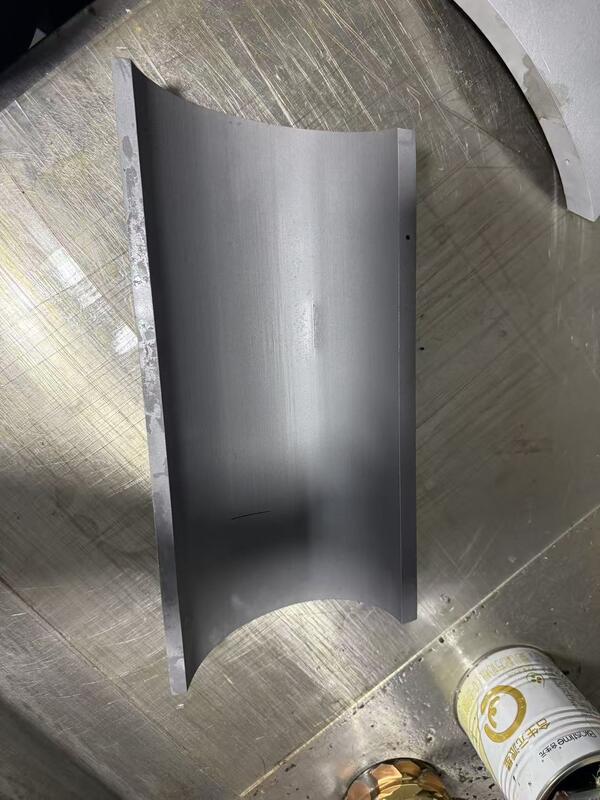

Een kalibratieblok moet een sectie van een pijp zijn met dezelfde nominale maat, dikteklasse, warmtebehandeling en materiaalspecificatie als het te onderzoeken materiaal. HUATEC onderhoudt een grote voorraad grondstoffen voor de bewerking van deze standaarden, en ze kunnen ook worden gemaakt van door de klant geleverd materiaal.Onze Phased Array Pipe Kalibratieblokken bevatten (4) EDM-inkepingen (axiaal en circulair aan zowel OD als ID) op een diepte van 8-11% van de nominale wanddikte x maximaal 1/4 breed (de meeste inkepingen zijn ongeveer (0,030-0,040) breed x minimaal 1,000 lang. Blokken van 5 NPS en kleiner blijven op 360°, terwijl blokken groter dan 5 worden gefreesd tot een boogsectie van 180°/120°/90°/60° (afhankelijk van de nominale pijpmaat). Alle blokken hebben een minimale axiale lengte van 12 inch, of 10T, afhankelijk van wat groter is. Vervaardigd volgens ASME Section V Article 4 Figure T-434.3, met PH Tool-aanpassing voor PAUT.
