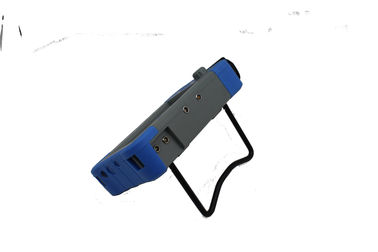

SD-kaart touchscreen draagbare ultrasone foutdetector A-scan B-scan FD580 laag geluidsniveau
Invoering
Digitale ultrasone foutdetector is een geavanceerd type, dat een touchscreen is, kan snel, eenvoudig en zonder schade, nauwkeurig verschillende defecten in het werkstuk detecteren, lokaliseren, evalueren en diagnosticeren, zoals scheuren, lassen, poriën, zandgaten, insluitsels, vouwen, enz. Het is toegepast voor elektrische energie, petrochemie, ketel en drukvat, staalconstructie, leger, lucht- en ruimtevaart, spoorwegvervoer, automobiel, machines en andere gebieden. Het is een essentieel instrument voor de niet-destructieve testindustrie.
Functies
● Hoge precisie kwantificering en positionering om te voldoen aan de eisen van detectie op korte en lange afstand
● De blinde zone in het nabije veld is klein en kan voldoen aan de detectievereisten voor pijpen met een kleine diameter en dunwanden.
● Automatische kalibratiefunctie: automatische kalibratie met één knop, eenvoudig te bedienen, automatische testsonde "P-vertraging", "K-waarde", "X-waarde" en de snelheid
● Automatische weergave van de defecte echopositie (diepte: d, horizontaal: p, afstand: s, amplitude: dB, ф)
● Wissel vrij tussen de drie schalen (Diepte: d, Horizontaal: p, Afstand: s)
● Automatische versterking, piekomhulling en piekgeheugenfuncties, die de detectie-efficiëntie kunnen verbeteren.
● Automatisch opnemen van het foutdetectieproces en dynamische weergave
● Berekening van de φ-waarde: detectie van smeedfouten door een rechte sonde, kan automatisch de hoogste golf vinden om de φ-waarde om te zetten
● 500 onafhankelijke kanalen (kunnen worden uitgebreid) die de detectienormen van elke industrie vrij kunnen invoeren en opslaan. Het is niet nodig om de standaardblokken mee te nemen voor inspectie op locatie.
● 500 A-scan golven en gegevens vrij opslaan en afspelen
● De DAC-, AVG- en TCG-curven (dieptecompensatie) worden automatisch gegenereerd en kunnen worden gesegmenteerd. De bemonsteringspunten zijn onbeperkt en kunnen worden gecorrigeerd en gecompenseerd.
● 14 ingebouwde inspectienormen
● Vrij om deel te nemen aan elke industriestandaard
● Pulsbreedte en -sterkte kunnen worden aangepast
● B-scan en B-kleurenscanfunctie;
● Kan communiceren met de computer en WORD. Bestand exporteren, ook het detectierapport
● IP65 ABS-kunststof behuizing, stevig en duurzaam, water- en stofdicht en uitstekende anti-interferentie-eigenschappen
● Gebruik (draadloze) communicatiesoftware om gegevens, afdrukrapporten, enz. te analyseren;
● 260.000-kleuren echt kleurenscherm, geschikt voor werkomgevingen met veel of weinig licht
● Hoogwaardige lithiumbatterij, kan continu 8-10 uur werken
● Realtime klokregistratie: realtime datum van detectie van fouten, tijdregistratie en opslag
● Bescherming tegen uitschakeling, opgeslagen gegevens kunnen niet verloren gaan
● Foutdetectieparameters kunnen automatisch worden getest of vooraf worden ingesteld
● Digitale afwijzing, heeft geen invloed op de versterking en lineariteit
● Versterkingscompensatie: Db-verzwakking kan worden gecorrigeerd voor oppervlakteruwheid, gebogen oppervlakken, detectie van fouten op lange afstand van dikke werkstukken, enz.
● Kan de foutdetector bedienen via software op de pc, waardoor het doel van een computergestuurde foutdetector wordt bereikt om
Technische specificatie
| Weergave |
7 inch TFT-kleurenscherm, resolutie 800*480 |
| Operatie modus |
Knop, draaiknop, touchscreen |
| Stroomvoorziening |
Lithium ion batterij |
| Batterij capaciteit |
5,0Ah |
| Netspanning |
12V |
| Vermogen hoeveelheid |
1 |
| Werktijd |
≥8 uur |
| Adapter-ingang |
DC100～240V 50Hz/60Hz |
| Adapter-uitgang |
Wisselstroom 12V |
| Adaptervermogen |
36W |
| Data opslag |
SD-kaart (16G) |
| Alarm |
1 |
| Werktemperatuur |
-10℃～45℃ |
| Bewaar temperatuur |
-20℃～60℃ |
| IP-klasse |
IP65 |
| Dimensie |
245*155*55mm |
| Gewicht |
1,18 kg (inclusief batterij) |
| Conventioneel UT-model |
| Sonde connector type |
LEMO 00 |
| Kanaaltype |
Enkel kanaal |
| Kanaalnummer |
500 groep (kan worden geschaald) |
| Pulstype |
Negatieve scherpe golf |
| Zendspanning |
50～350V, stap in 50V |
| Demping |
560Ω |
| Verdienen |
0~110dB, stap: 0,5/2/6/12dB |
| Fijne aanpassing verkrijgen |
-4~+4 |
| Oppervlaktecompensatie |
Alle winstbereiken |
| Werkfrequentie |
0,5~20 MHz; |
| Sonde type |
Enkel, dubbel, door en onderdompelingstype |
| Filter |
Drie optioneel:
1~4 MHz/0,5~10 MHz/2~20 MHz
|
| Detectiemodus |
Negatief/positief/tweerichtings/RF |
| Afwijzen |
0~80%,stap 1% |
| Testbereik |
0~15000mm,Minimaal weergavebereik: 15mm (in staal) |
| Materiaalsnelheid |
100~20000 m/s |
| Pulsverplaatsing |
-10~1000mm |
| P VERTRAGING |
0~200 ons |
| X-VAL |
0~100mm |
| Gids |
Las-, plaat- en smeedinspectie |
| Testpunt |
Piek/X-waarde/J-waarde |
| Meting |
Poort: Amplitude, Amplitude dB-waarde, Bereik, Horizontale afstand, Verticale afstand, De verschilwaarde tussen A en B Gate
Cursor: 2 kruiscursors, kunnen de horizontale en verticale afstand testen, en de afstand tussen cursors (onder B scanfunctie)
|
| Hek |
Poort start: alle bereiken |
| Poortbreedte: alle bereiken |
| Poortniveau: 10~90%, stap: 1% |
| Kromme |
DAC, maximaal zes curven, voldoen aan NB/T 47013, GB/T 11345, GB/T 29712 en andere normen |
| TCG, maximaal zes bochten |
| AVG |
| Andere functies |
Volledig scherm, cursorschakelaar (bereik/hoogte/horizon), enkele/continue automatische versterking (10~100%, stap 10%), echo vergelijken, echo vol, piekomhulsel, piekgeheugen, snelle scan, buitenmodus, screenshot |
| Piekbevriezing/Scheurdiepte/Uitbreiding van de poort//modificatie van gebogen oppervlak/B-scan/Simulatie van vlakke las//video |
| Alarm |
Geluids- en lichtalarm |
| Gevoeligheidsverliezen |
≥65dB (200mm—Φ2FH,2,5PΦ20) |
| Horizontale lineariteitsfout |
≤0,3% |
| Verticale lineariteitsfout |
≤3% |
| Amplitude-lineariteitsfout |
≤±2% |
| Nauwkeurigheid van de verzwakker |
20dB ±1dB |
| Dynamisch bereik |
≥32dB |
| Verre resolutie |
≥26dB |
| Geluidsniveau |
＜40×10-9V/ |
Standaard configuratie
|
|
Naam |
Hoeveelheid |
| 1 |
Hoofdeenheid |
1 |
| 2 |
Stroomadapter |
1 |
| 3 |
sonde aansluitkabel |
2 |
| 4 |
Instrumentenkoffer |
1 |
| 5 |
Handleiding |
1 |
| 6 |
Rechte sonde 10mm 2.5MHz |
1 |
| 7 |
Hoeksonde 13x13 K2 2,5MHz |
1 |
| 8 |
Garantie kaart |
1 |
Extra accessoires:
Software voor gegevensbeheer
Gegevensbeheerkabels RS232
Rechte sonde (5MHZ-ф20)
Rechte sonde (2,5 MHZ-ф20)
Rechte sonde (2,25 MHZ-ф20)
Rechte sonde (1MHZ-ф20)
Hoeksonde (4MHZ-45 graden, 8*9mm)
Hoeksonde (4MHZ-60 graden, 8*9mm)
Hoeksonde (4MHZ-70 graden, 8*9mm)
Hoeksonde (4MHZ-80 graden, 8*9mm)
Hoeksonde (2MHZ-45 graden, 8*9mm)
Hoeksonde (2MHZ-60 graden, 8*9mm)
Hoeksonde (2MHZ-70 graden, 8*9mm)
Hoeksonde (2MHZ-80 graden, 8*9mm)
Sonde T/R (5MHz-ф20mm, focus 15mm)
Sonde T/R (2,5 MHz-ф20 mm, focus 15 mm)
Verbindingskabel naar sonde (BNC-BNC)
Verbindingskabel naar sonde (BNC-Lemo 00)
Verbindingskabel naar sonde (BNC-Lemo 01)
Verbindingskabel naar sonde (Lemo 00-Lemo 01)
Lithium ion batterij
Stroomadapter (4A/9V)
Stroomkabel
Leren hoesje
