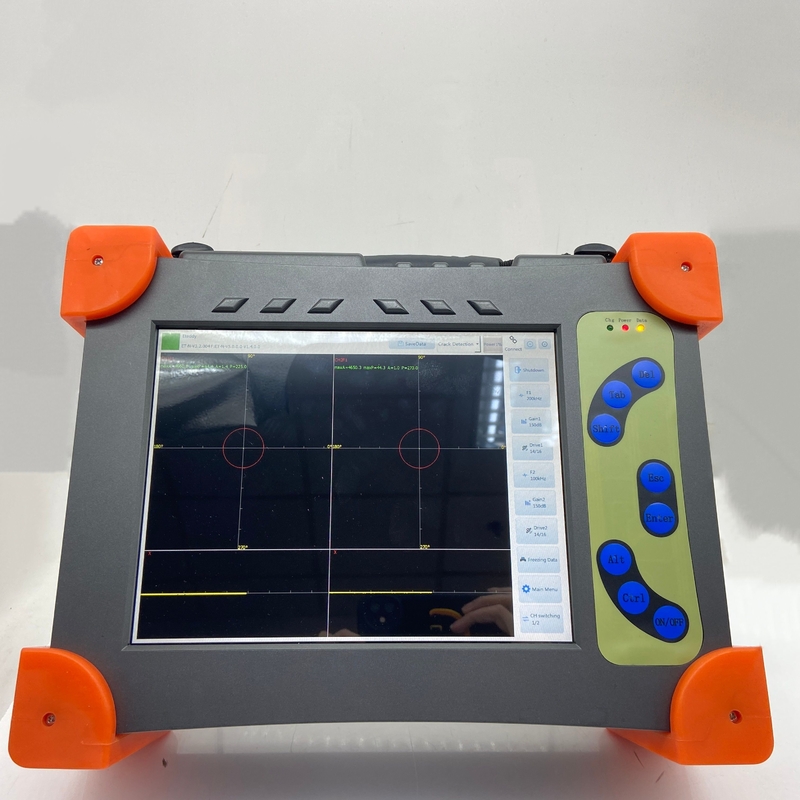

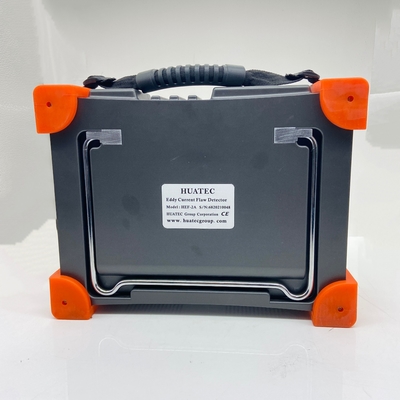

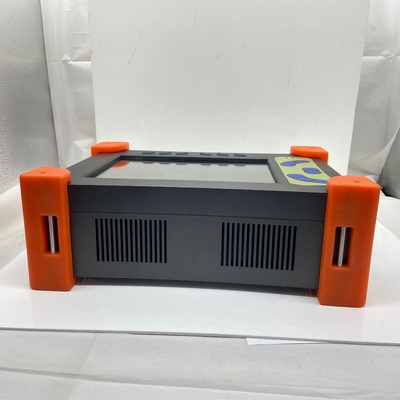

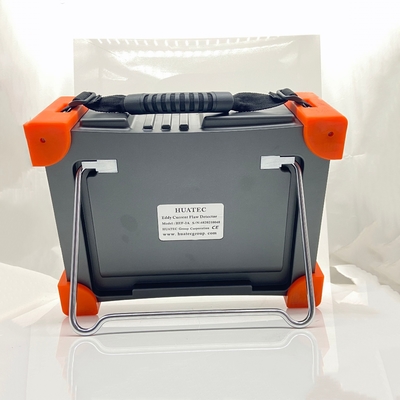

Dual Frequency Eddy Current Defect Detector HEF-600 serie

Dual-frequency Eddy Current Defect Detector HEF-600 serie

HUATEC HEF-600 serie zijn een nieuwe Eddy Current Flaw detector van ons bedrijf, het is een instrument dat vier functie heeft geïntegreerd als conventionele eddy current, magnetisch geheugen (optioneel),diktemeter (optioneel), elektrische geleidingsvermogen meting (optioneel), hardheid sorteren (optioneel), gebruikers kunnen de juiste functies kiezen op basis van verschillende behoeften,dus het kan effectief de kosten van detectie verminderenHet apparaat is voorzien van een krachtige dual-core processor, een ingebed besturingssysteem en de meest geavanceerde digitale elektronische technologie.Magnetische geheugentesttechnieken en microprocessortechnologie Het is in staat om de metalen defecten in metaalmateriaal te detecteren en de soorten legering en warmtebehandeling te kennen, de verandering van de dikte enzovoort.Het heeft een menu toont alle instellingen en menu-opties, is een zeer praktische, gemakkelijk te bedienen multifunctionele draagbare draadloze draadloze testapparatuur, maar ook om de elektrische geleidbaarheid te meten, niet-metalen coating dikte.

detectiefrequentiebereik: 50 Hz-10 MHz, winst: 0-90,0 dB, fase: 0-359 graden, met inbegrip van het instellen van de startfase, het selecteren van de balansbelasting bij absolute en differentiële inspectie,uw opsporingsbehoeften op grote schaal te vervullenHet is klein in omvang en licht in gewicht, en het verpakkingsontwerp voldoet aan de eisen van ergonomie.De batterij kan meer dan 12 uur continu werken.Het is dus ideaal voor veldingenieurs, of het nu gaat om trappen beklimmen, in smalle ingangen knijpen, of werken op hoogte.een hoogresolutioneel kleuren-LCD-scherm dat onder alle lichtomstandigheden duidelijk zichtbaar is.

Het instrument kan "dwaas" werking realiseren. Volgens de vereiste detectie taak, de procesparameters zoals frequentie, winst en fase zijn vooraf ingesteld door professionals.de overeenkomstige testprocesparameters kunnen te allen tijde worden aangepastDe bedieners kunnen lange tijd zonder speciale opleiding werken.

Dit draagbare instrument is beschikbaar in de luchtvaart, ruimtevaart, energie en petrochemie voor het testen in gebruik voor de koper, titanium, aluminium, zirconium en andere metingen.Het kan de interferentie tekenen veroorzaakt door de ongelijke van de werkstuk materialen te beperkenHet is mogelijk om een standaardprocedure in het instrument in te stellen door middel van de volledig digitale ontwerpen.voor de gebruikers om onder de controle te worden genomen.

2. Parameters

*Groot scherm, hoge afmeting 10,4 inch kleuren LCD

* Frequentienummer: dubbele frequentie

* Frequentiebereik: 10 Hz 10 MHz, stapgrootte: 1 / 5 / 10

* Hardwarewinst: 0-40 dB, min-stap0,1 dB, softwarewinst: 0-99 dB, min-stap0,1 dB

*Fase: 0 ~ 359 ° en 1 ° voor elk vistuig

*Display-modus: impedantie, tijdsbasis, punt en lijn

* Gegevensopslag van 30 GB voor waarden en afbeeldingen

*Besturingssysteem: Linux 3.0

*Operatietaal: Engels

*Eenvoudige bediening, real-time schermoproep en mens-machine dialoog

*Online hotkey graphics en teksthulp.

* Digitaal filteren: hoge en lage doorlaatfrequentie kan worden ingesteld

* Filtercoëfficiënt: 0-4000

*Snel digitaal elektronisch saldo

*Automatische/handmatige amplitude- en fase-meting

* Alarmvenster:Ventilatorvormig, rechthoekig, cirkelvormig

* Achtergrond selectie van rechthoekig coördinatsysteem en polair coördinatsysteem

* Automatische weergave van kalender en tijd

* Stroomvoorziening:110V ∼220V ((-20%~+20%) 50 ∼ 60Hz, stroomverbruik 10W

* Ingebouwd in een oplaadbare lithiumbatterie

*Eisen aan de adapter:DC15.6V, 6A

*Lieftijd van de batterij: ≥8 uur

* Werktemperatuur: -10°C -50°C

*Relatieve luchtvochtigheid: ≤ 80%

* Grootte: 320 mm x 235 mm x 103 mm

* Gewicht: 3 kg, inclusief batterij

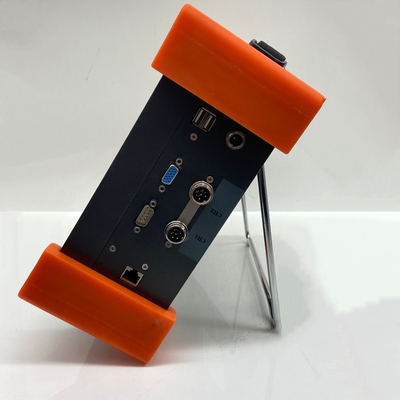

*USB-poort: 2 poorten

* RS-231 poort:1 poort

*Video-uitgang:Standaard VGA-uitgang

*Alarm:8

*Input start:8

* Invoer van de encoder:1

* Testkanaal:1-4

* Probe aandrijving:1-16

* Display-modus: Volle curve, Blank

*Detectie: Volle golf, positieve halve golf, negatieve halve golf, RF golf

*Golffilter: filtering in drie fasen

3. Grondbeginsel

Een eddy-stroomfoutdetector is een niet-destructieve testmethode op basis van het principe van elektromagnetische inductie, die geschikt is voor geleidende materialen.Als een geleider in een wisselend magnetisch veld wordt geplaatst, zal er een geïnduceerde stroom in de geleider, dat wil zeggen draaikolk stroom. Door de verandering van verschillende factoren (zoals geleidbaarheid, doorlaatbaarheid, vorm, grootte en defect) van de geleider zelf,de geïnduceerde stroom zal veranderenMet behulp van dit verschijnsel kunnen de aard, toestand en defect van de geleider worden bepaald.

De foutdetector van de draaikolk moet de geleider dicht bij de spoel met wisselstroom brengen en het wisselmagnetisch veld wordt door de spoel vastgesteld.Het wisselend magnetisch veld gaat door de geleider en heeft elektromagnetische inductie om wervelstroom in de geleider te vestigenDe wervelstroom in de geleider zal ook zijn eigen magnetisch veld produceren.wat zal leiden tot de verandering van de spoel spanning en impedanceDaarom zullen de sterkte en de verdeling van de wervelstroom worden beïnvloed wanneer er defecten zijn op of in de buurt van het geleideroppervlak of wanneer het gemeten metalen materiaal verandert.De verandering van wervelstroom zal veranderingen veroorzaken in de spanning en impedantie van de detectie spoelVolgens deze verandering kunnen wij indirect weten of er gebreken in de geleider zijn en of de prestaties van metalen materialen zijn veranderd.

4. Modelgids

5. Standaardpakket

Hoofdeenheid

Lasinspectiesonde met kabel

Kalibratieblok koolstofstaal

Kalibratiecertificaat

Gebruiksaanwijzing

Verkoolde koffer

6. Optioneel accessoire

Diverse kalibratieblokken voor materialen

Verschillende sondes voor verschillende toepassingen
