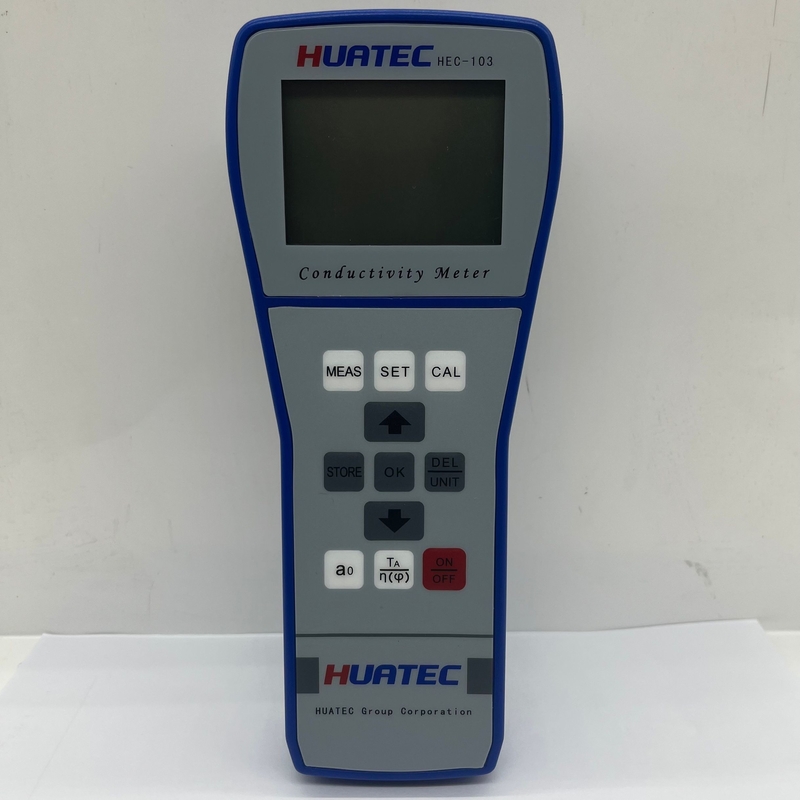

Digitale geleidingsmeter
HEC-103A/103A1
De producten van deze serie zijn de eerste generatie digitale geleidingsmeter die is ontworpen met wervelfase.en detectie van niet-ferromagnetische metalenDeze worden gewoonlijk gebruikt in de industrie van machines, elektriciteit, luchtvaart, ruimtevaart, nucleaire, militaire, enz.
- Het onderscheiden en onderzoeken van legeringen
- Onderzoek van de warmtebehandeling tijdens de fabricage en inspectie van schade door oververhitting tijdens het gebruik (zoals bij vliegtuigen).
- Het detecteren van materialen van verschillende soorten
- Metalenclassificatie
- Het detecteren van de dichtheid van poedermetallurgische onderdelen
- Het detecteren van de geleidbaarheid van geleiders tijdens de productie en het onderhoud.
- Prachtig uiterlijk, gemakkelijk te dragen en te grijpen, eenvoudig en handig te gebruiken.
- Groot scherm, groot lettertype; meetresultaat, werkfrequentie, temperatuur, temperatuurcoëfficiënt, enz. tegelijkertijd weergeven.
- Goed ontworpen met achtergrondverlichting voor het aflezen van de gemeten gegevens bij slecht licht.
- Speciale temperatuurcoëfficiëntinstelling en automatische kalibreringsmodus, handig en betrouwbaar voor gebruikers.
- Uitstekend ontwerp van de lift-offcompensatie en temperatuurcompensatie van het instrument om de nauwkeurigheid van de metingen te waarborgen.
- Met de uitwisselbare sondes van het instrument is de gebruiker zelf in staat de door ons bedrijf geleverde sondes te wijzigen zonder te matchen.
- Met ingebouwd gegevensgeheugen, voldoende om 4000 groepen gemeten gegevens en belangrijke meetparameters op te nemen; om verbinding te maken met een computer om een volledig rapport te maken.
- Twee soorten meeteenheden (MS/m of % IACS) voor een gemakkelijke selectie.
- Twee soorten taalkeuze: Japans en Engels.
|
Model
Artikel 2
|
HEC-103A1 |
HEC-103A |
| Werkfrequentie. |
60 kHz, sinusgolf |
60 kHz, sinusgolf |
| Meetbereik voor geleidbaarheid |
7.76 % IACS tot 112 % IACS, of 4,5 MS/m tot 65 MS/m of weerstand 0,01538 tot 0,22222Ω•mm2/m |
0.51 % IACS tot 112 % IACS of 0,3 MS/m tot 65 MS/m of weerstand 0,015388 tot 3,33333Ω•mm2/m |
| Resolutiekracht |
0.01%IACS(wanneer <51%IACS);
0.1%IACS ((51%IACS tot 112%IACS))
|
| Meting nauwkeurigheid |
± 1% (temperatuurbereik, 0°C tot 40°C) ± 0,5% (temperatuurbereik, 20°C) |
| Lift-off effect |
Probecompensatie 0,5 mm |
| Temperatuurmeting |
0°C tot +50°C (precisie 0,5°C) |
| Functie van autocompensatie |
Gemeten geleidingsvermogen, automatisch bij temperatuur 20°C aan te passen |
| Normale werkomgeving |
Temperatuur 0°C tot +50°C; relatieve luchtvochtigheid 0 tot 95% |
| Afbeelding |
Vloeibare kristal groot scherm, achtergrondverlichting ontworpen, meerdere items van belangrijke parameter tegelijkertijd weergegeven. |
| Stroomvoorziening |
met een vermogen van niet meer dan 50 W |
| Proefpersonen |
Een sonde met een diameter van ¢14 mm, werkfrequentie 60KHz, voor instrumentenmodellen 103A en 103A1; de sondes zijn uitwisselbaar. |
| Leesgeheugen |
opslag voor 4000 groepen meetgegevensbestanden. |
| Communicatie met de pc-machine |
RS 232-interface |
| Gewicht van de gastmachine |
0.5 kg (inclusief batterijen) |
| Afmetingen van de gastmachine |
220 mmx95 mmx55 mm |
| Schelp van het instrument |
Ingenieurskunststof, hoge slagvastheid, waterdichte bekleding voor dit instrument |
| Verpakking en bescherming |
Hoog inslagbestendig, waterdicht, draagbaar doosje van aluminiumlegering; erin zijn instrumenten, sondes, communicatiekabel, bedieningshandleiding, geleidbaarheid blokken, oplader,instrumentenstand,U-schijf (of optisch) schijf)). |
| Accessoires |
2 stuks standaard geleidingsblokken voor model HEC-103A1; 3 stuks standaard geleidingsblokken voor model HEC-103A. U kunt meer blokken kopen als u dat wenst. |
Standaard accessoires:
Hoofdeenheid 1pc, sonde met een diameter van 14 mm 60KHz, communicatiekabel, bedieningshandleiding, kalibratiecertificaat, oplaadmachine, instrumentenstand, U-schijf (of optische schijf),
2 stuks standaardgeleidingsblokken voor model HEC-103A1; 3 stuks standaardgeleidingsblokken voor model HEC-103A
Optioneel accessoire:
Geleidingsblokken Huidbescherming
De voornaamste indexvergelijking
HEC-103A en HEC-103A1 draaicurrentgeleidingsmeter
|
Artikel 2
Model
|
Meetbereik |
Opheffing |
Werkfrequentie. |
Metingsgebied |
Cambermeting |
Auto, compensatie. |
Leesgeheugen |
Meting
nauwkeurigheid
|
| HEC-103A |
0.51%·112%IACS
(volle meetbereik)
|
0.5 mm |
60 kHz |
Minimaal 14 mm |
Geen |
Twee temperatuurscompensatiemodi
Zelfde of andere temperatuur
(handmatig)
|
Slaan 4000 sets gegevens, en kan uploaden naar de computer |
±0,5% van de metingen |
| HEC-103A1 |
7.76 ¢112% IACS |
- Meetbereik:
Het meetbereik van het model HEC-103A, 103B, 103B1 is groot.titaniumHet is het enige echte instrument met een volledig meetbereik in China.Maar één van onze instrumenten is genoeg..
- Vergoeding bij opheffing
De compensatie van de opheffing is een belangrijke parameter van de draaikolkgeleidingsmeter, wat de capaciteit van het instrument om de niet-geleidende laag (zoals verf, coating, enz.) te overwinnen betekent.) boven het geteste materiaal. model HEC-103A, 103A1, 103B of 103B1 is hetzelfde als buitenlandse hetzelfde type instrument, en het enige instrument waarvan de lift-off compensatie is tot 0,5 mm in China.of andere onzuiverheden en ruw oppervlak boven het geteste materiaal, kan u de nauwkeurige testgegevens alleen verkrijgen als de kloof kleiner is dan 0,5 mm.
- Werkfrequentie
De momenteel gebruikte werkfrequenties zijn 60 KHz en 500 KHz, 60 KHz voor de luchtvaartindustrie standaard, 500 KHz voor het detecteren van plaat.die een hoog- en een laagfrequente sonde heeft en de hoogfrequente sonde tot 500 KHz isDe hoogfrequente sonde kan worden gebruikt voor superdun werkstuk waarvan de dikte 0,1 mm tot 0,3 mm is, zodat u zich geen zorgen hoeft te maken over het meten van superdun werkstukken.
- Metingsgebied
De diameter van de sonde van de draaikolkgeleidingsmeter ligt meestal tussen de 13 mm en 14 mm, maar model HEC-103B heeft een grote sonde en een kleine sonde met een diameter van 8 mm.De sonde maakt gebruik van elektromagnetische afschermingstechnologie.Het kan het kleine werkstuk met een minimale waarde van 8 mm meten.dus je hoeft je geen zorgen meer te maken over het meten van kleine werkstukken.
- Metingskamer en snel sorteren
Het model HEC-103B heeft een unieke camber-modificatietechnologie, met de speciale camber-metingsmodus en de ′′-vormsonde-dekmantel kan het camber-materiaal stabiel worden gemeten.
Het model HEC-103B heeft een continuïteitsmetingsfunctie die u kan helpenmateriaal snel sorterendoor de waarschuwing van de bovengrens en de ondergrens in te stellen, om de efficiëntie te maximaliseren
- Temperatuurcompensatie
De andere instrumenten beschikken alleen over een virtuele temperatuurcompensatiemodus, die alleen nauwkeurig kan meten wanneer de temperatuur van het kalibratie-standaardblok gelijk is aan die van het gemeten materiaal.Het model HEC-103B gebruikte de geavanceerde technologie uit Duitsland.Het is het enige instrument dat de werkelijke volledig automatische temperatuurscompensatie heeft.het kan automatisch compenseren van de standaardwaarden.
- Gegevensopslag
Alle modellen kunnen 500 ingestelde data opslaan. Het kan worden ingesteld als automatisch opslaan zonder invloed op de bedrijfssnelheid. Je hoeft geen aantekeningen meer te maken, maar kunt de metingen op elk gewenst moment gemakkelijk bekijken,die ook het handmatige foutpercentage verminderenAlle modellen HUATEC behalve HEC-101 instrumenten kunnen de computer aansluiten en uploaden van gegevens naar de computer te organiseren en te printen
- Meetsnauwkeurigheid
De indicatoren en functies van elk model verschillen van het andere, maar de meest kritische parameter, de metingsnauwkeurigheid van het instrument, is compromisloos.5% ~ ± 1% als het buitenlandse instrument van hetzelfde type, om de meest nauwkeurige metingen te garanderen.
- Meting Parameter
Alle modellen hebben drie soorten meetparameters zijn MS/m
