Naam van het product: | Bijbehoren voor röntgenfoutdetectoren | Model: | Indicator voor beeldkwaliteit (IQI) |
---|---|---|---|
Standaard: | DIN,EN462,ASTM747 | MOQ: | 1 pc |
Markeren: | Penetrameters van het draadtype IQI,Röntgenfoutdetectoren Penetrameters,Foto kwaliteitsindicator Penetrameters |

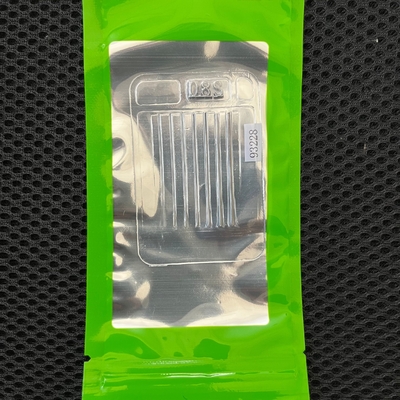

Image Quality Indicator (IQI) Draadtype Penetrameters Accessoires voor röntgenfoutdetector

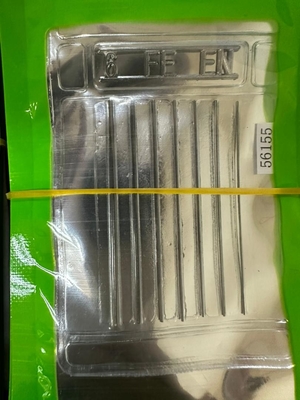

EN 462-1 draadtype
EN 462-1 Draadtype werden ingevoerd als een EUROPESE STANDARD ter vervanging van de Duitse normen (DIN 54. 109)
In het kader van het programma voor de verbetering van de kwaliteit van de beeldschermen wordt een aantal indicatoren voor de kwaliteit van de beeldschermen vastgesteld.
van zeven parallelle draden van verschillende dikte, gemonteerd en ingekapseld tussen twee dunne vellen van transparant, flexibel
PVC: een loodmonogram geeft het nummer van de dikste draad, het materiaal en het EN-symbool aan.
Draaddiameter:
Draad Aantal |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Draad Diameter ((mm) |
3.20 | 2.50 | 2.00 | 1.60 | 1.25 | 1.00 | 0.80 | 0.63 | 0.50 | 0.40 |
Draad Aantal |
11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | |
Draad Diameter ((mm) |
0.32 | 0.25 | 0.20 | 0.16 | 0.125 | 0.10 | 0.08 | 0.063 | 0.05 |
Indikatorgroottes:
Er zijn vier afmetingen van de EN-indicatoren voor beeldkwaliteit.
Grootte 1- bevat draden van de nummers 1 tot en met 7 en wordt gebruikt voor materialen met een dikte van 40 t tot en met 1 60 mm
Grootte 6- bevat draden met de nummers 6 tot en met 12 en wordt gebruikt voor materialen met een dikte tussen 12,5 en 50 mm
Grootte 101 bevat draden met de nummers 10 tot en met 16 en wordt gebruikt voor materiaaldiktes van 5 tot en met 20 mm
Grootte 13- bevat draden van de nummers 13 tot en met 19 en wordt gebruikt voor materialen met een dikte van 2,5 tot 10 mm
AlI is verkrijgbaar in staal, aluminium en roestvrij staal.
De kwaliteitsindicatoren zijn alleen verkrijgbaar in de maten 6 en 10.
maat 6, 10 en 13.
Als illustratie de identificatie (dwz lood monogram) voor, zeg maat 10 (draad nummers 10 tot 16) in staal ((Fe)
zou 10FE EN zijn.
DIN 54 109 draadtype
DIN 54 109 Draadtype De beeldkwaliteitsindicatoren zijn
vergelijkbaar met EN 462-1
In de VS zijn de bedieners hetzelfde, en er zijn dezelfde draadnummers in elke grootte van
In de eerste plaats komt het alleen voor dat het hoofdenmonogram DIN in plaats van EN luidt.
Voorbeeld: maat 6 Draadnummers 6 tot en met 12) in Stanles sel (s) zou 6 DINSS zijn.
EN 462-2 penetrameters van het type stappenwijn/gat
Steepwedge in vorm en in vier modelnummers H5, H9 en H13 in Seel
Model nr. | Stevige wijdte | Materiaaldikte |
H5 | 0.32 tot 1 mm | 16 tot en met 50 mm |
H9 | 00,8 tot 2,5 mm | 40 tot en met 125 mm |
H13 | 2TO6,3 mm | 100 tot en met 315 mm |

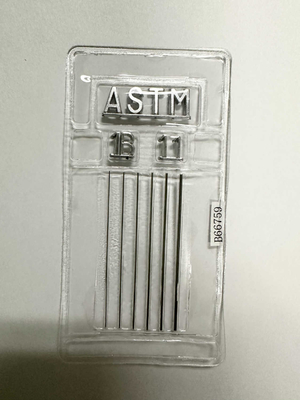

ASTM E747 penetrameters voor draadtype
ASTM E747 Draadtype Penetrameters bestaat uit een reeks van zes parallelle draden van verschillende diktes,
De in de tabel vermelde tekens geven de dikte van het materiaal aan.
de dikste draad en de materiaalgroep ((1-FE, 01-Ti, 02-AI, 03-Mg, 3-Ni, 4-Cu).
Inclusief.
Set nr. | Draad nr. | - Ik heb het niet gedaan. | Dag. |
Een | 1 | 0.08 | 0.0032 |
- | 2 | 0.10 | 0.0040 |
- | 3 | 0.13 | 0.0050 |
- | 4 | 0.16 | 0.0063 |
- | 5 | 0.20 | 0.0080 |
- | 6 | 0.25 | 0.0100 |
