5G Dual Band Draadloos Communicatiesysteem voor HXPC-200A Pipeline Outer Wall Crawler op 100 meter besturingsafstand

Gebruik 5G Dual-Band Draadloos Communicatiesysteem Controle Afstand 100 Meter Pipeline Buitenwand Crawler System

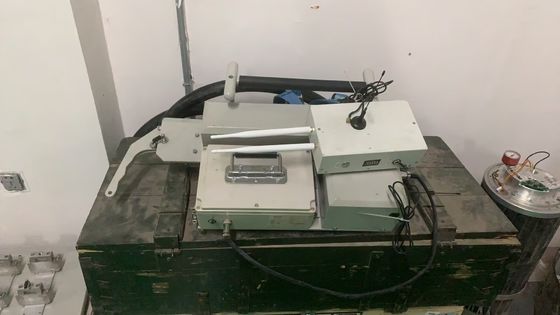

1Algemene inleiding

(1) Marke van de apparatuur: HUATEC

(2) Model: HXPC-200A

(3)Reissnelheid:≥ 100 mm/s;

(4) De loopmodus gebruikt het spoor om de verticale oriëntatie van de las te garanderen: ± 1 mm, de looprichting oriëntatie

nauwkeurigheid: ± 1 mm;

(5) Het kan voldoen aan de aandrijvingsvereisten van een dubbelwandige eenschaduwrichtingsstraalmachine voor pijpleidingen met een diameter van minder dan 1600 mm;

(6)Gebruik 5G-dualband draadloos communicatiesysteem, besturingsafstand: 100 meter(open terrein);

(7) Het gebruik van een geïntegreerde 36 V lage temperatuur lithiumbatterie, gemakkelijk te vervangen, die normaal kan werken bij minus 40°C;

(8)Werktijden:meer dan 8 uur;

(9) Energieverbruik: ≤ 150 W;

(10) Synchrone aandrijving met het buiswandklimvoertuig (platte scanner) om de detectievereisten voor dubbelwand-een-schaduw DR Transilluminatie te voltooien

2Draagbare röntgenfoutdetector

(1) Naam van de apparatuur: draagbare hoogfrequente machine voor het detecteren van fouten door middel van röntgenstraling onder constante druk

(2) Model: XXG 300JYGF

(3) Röntgenbuis: metalen keramische buis

(4) Stroomvoorziening van de röntgenbuis: constante spanning

(5) Spanningsregeling van de röntgenbuis: 50-300 kV

(6) Stup van regulering van de spanning van de buizen: 1 kV/stap

(7) Röntgenbuisstroom: 0,5-3,0 mA

(8) Stroomregulatie van de buis: 0,1 mA/stap

(9) Maximale blootstellingstijd: 99 minuten 59 seconden

(10) Vertragingsbereik voor hoge druk: 0-99 seconden

(11) Maximaal vermogen van de röntgenbuis: 900 W

(12) Werkfrequentie: 100 kHz

(13) Brandpuntgrootte: AC.EN12543 d=3,0 mm (AC.IEC 336 1,5 mm)

(14) Doordringingsdikte: 65 mm (A3-staal, brandpuntsafstand 700 mm, HUATEC D7-film, negatief zwart ≥ 2.0, 10

Het is een zaak van orde.

(15) Tijdelijke belasting: 100% (bij omgevingstemperatuur van 20°C, maximale vermogen)

(16) Stralingshoek: 40° x 55°

(17) Intern filter: 1 mmBe

(18) Aanvullend filter: 4 mm

(19) Grootte van het buishoofd: φ295 mmx775 mm (inclusief eindring)

(20) Gewicht van het buishoofd: 29 kg

(21) Verbindingskabel: 50M

(22) Stroomkabel: 10M

(23) Afmeting van de regelaar: 465 mmx154 mmx323 mm

(24) Gewicht van de regelaar: 11,3 kg

(25) Inlaatvermogen: 200-250VAC, 47-400Hz

(26) Anodekoeling: gedwongen luchtkoeling

(27) Toegestane omgevingstemperatuur: -20°C~+40°C

3De standaardaccessoires zijn:

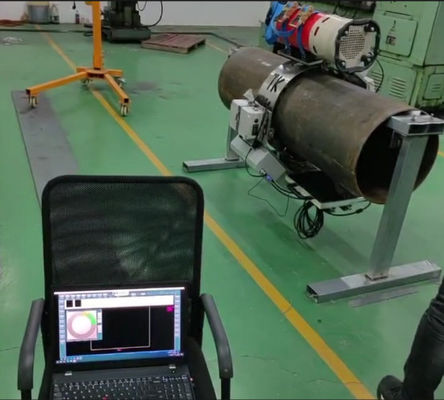

DR-paneeldetectorbuis-klimmachine voor de buitenwand

Röntgenmachine voor het beklimmen van buizen

Digitale platte detector 1024,76 μm, beeldgebied 233 x 97 mm

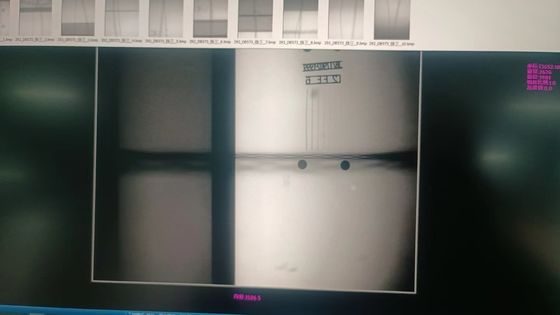

Software voor het verkrijgen en verwerken van digitale beelden

Laptopcomputer

Hoogfrequente, constante druk, röntgenfoutdetector (richtingsgericht)

Gelijktijdige aanpassing van de verpakking:
