Röntgen-digitale beeldvorming Kruipinspectiesysteem

Röntgendigitale beeldvorming Crawling Inspection System

1.0 Fabrikant van de apparatuur: HUATEC Group Corporation

2.0 Naam van de apparatuur: X-ray digitaal beeldinspectiesysteem HXPC-DR02

3.0 Model van de specificatie:HXPC-DR02

4.0 Beeldtransmissie: draadloze transmissie

5.0 Toepasselijke buisdiameter: φ510 - φ1219 mm (tracks kunnen worden gekozen op basis van de eisen van de gebruiker)

6.0 Specificaties van de belangrijkste onderdelen Configuratie van de apparatuur

6.1 Beeldverwerving:

Draagbare beeldverwerker (drager)

Merk: HUATEC

Model: HXPC-PC100

• Beidou Navigation Positioning;
• 5G Dual-band draadloos communicatiesysteem, besturingsafstand: 100 meter (open gebied);HXPC- PC100
• Loopsnelheid:≥ 100 mm/s;
• De loopstand is van het spoortype en zorgt voor verticale positionering ten opzichte van de lasnaad: ± 1 mm, positioneringsnauwkeurigheid in de looprichting: ± 1 mm;
• Na configuratie volgens de vereisten van de gebruiker kan het voldoen aan het centrum radiografie en dubbel-wand single-image DR detectie vereisten voorbuizen met een bereik van van φ510 tot φ1219 mm;
• Een snel klemmechanisme is ingesteld voor een gemakkelijke installatie en demontage;
• een foto-elektrisch beschermingssysteem (voor het detecteren van botsingen, signaalverlies, schade aan de motor of de bestuurder);
• geïntegreerde 36 V lage-temperatuur lithiumbatterijen (compatibel met de oplader), gemakkelijk te vervangen en kunnen normaal werken bij -40 °C;
• Werktijd: meer dan 8 uur;
• Bewaking van het batterijniveau, het systeem voor signaalverlies sluit zichzelf op;
• Energieverbruik: ≤ 150 W;
• Twee motoren zorgen ervoor dat de operatie soepel verloopt.
•

6.2 Buitenste wandkruiper (met röntgenapparaat)

Merkteken van de apparatuur: HUATEC

Model: HXPC-PC110

• Gaasnelheid: ≥ 100 mm/s
• b. met een vermogen van meer dan 50 W;
• De wandelmodus is gebaseerd op een tracksysteem dat zorgt voor verticale positionering ten opzichte van de lasnaad: ±1 mm en de positioneringsnauwkeurigheid in de wandelrichting: ±1 mm;
• Het kan voldoen aan de vereisten van een enkele afbeeldingsdetectie met twee wanden - in staat om een hoge frequentie richtingsröntgenfoutdetector van 300kv te ondersteunen;
• Een snel klemmechanisme is ingesteld voor een gemakkelijke installatie en demontage;
• De dubbele motoren zorgen voor een soepele werking.
• een foto-elektrisch beschermingssysteem (voor het detecteren van botsingsvermijding, signaalverlies, schade aan de motor of de bestuurder);
• Werktijd: meer dan 8 uur;
• Energieverbruik: ≤ 150 W;

* Het is gesynchroniseerd met het buitenste wandklimvoertuig (beeldopnamebord) om de radiografische inspectie van de DR-radiografie met een enkel beeld met twee wanden te voltooien.

6.3 Flat panel detector Merk: HUATEC

Model: HUATEC 750i

• Sensor: amorf silicium;
• Scintillator: CSI (direct geteelde cadmiumsulfide);
• pixelgrootte: 120 μm;
• Afbeeldingsgebied: 244 mm × 307 mm;
• pixelmatrix: 1280 × 1024 (2 × 2);
• A/D-conversie: 16 bit;
• Framerate: 1,7 fps (1×1);
• Energiebereik: 40 - 320 kV;
• bestralingstolerantie: ≥ 1 MRad;
• Beheer van de blootstelling: interne/externe trigger;
• Communicatie-interface: Gigabit Ethernet;
• Werktemperatuurbereik: 0°C - 40°C;
• Werkvochtigheidsbereik (niet-condenserend): 10% - 90% RH;
• Bergingstemperatuurbereik: -20°C - 55°C;
• Formuliergrootte: 344 × 286 × 20;
• Gewicht: 8 kg;
• Invoervoeding: 100-240 V 50/60 Hz wisselstroom;
• Toepassing: Lasinspectie, Gietinspectie.

6.4 Centrale router

Model: ASUS XD4

• Draadloos protocol: Wi-Fi 6;
• hoofdwifi-transmissie-modus: gedistribueerde transmissie;
• Ondersteunde functies: IPv6-communicatie, mesh;
• Draadloze snelheid: 1800M;
• Frequentiebanden: 2,4 GHz, 5,8 GHz Wi-Fi in dubbele band;
• LAN-uitgangspoort: Gigabit Ethernet-poort;
• WAN-invoerpoort: Gigabit Ethernet-poort;
• GPS-module: GPS-signaalverwerving - Beidou, GPS, GLONASS, Galileo;

7.0 Verwerkingssoftware

Software merk: HUATEC

Softwareversie: Ver 20.21.10.16

Het heeft een detectiefunctie met één klik. De bediener selecteert de buisdiameter, wanddikte, lasnummer, flens, compensatie, radiografische methode, beweging van de apparatuur, effectieve oppervlakte,en Beidou coördinaten (zoals Tokio, noordbreedte) op basis van de vooraf ingestelde parameters van de geïnspecteerde pijpleiding in de software-database.

De relevante parameters kunnen worden geselecteerd (als ze eenmaal zijn geselecteerd, worden ze op de afbeelding afgedrukt en kunnen niet worden gewijzigd).Het systeem berekent automatisch het aantal frames dat nodig is om de gehele las naad van deze buis op basis van de vooraf ingestelde parameters te detecteren en slaat ze opDe software heeft een interventiefunctie voor de mens, waardoor de belichtingstijd, het aantal frames enz. kan worden aangepast en het aantal frames kan worden aangepast volgens de parameterinstellingen.

• nauwkeurige positionering van Beidou (compatibel met GPS, GLONASS en Galileo), afdruk van coördinatenparameters (Tokyo, noordbreedte) op de afbeelding;

• Het aantal monsters wordt automatisch berekend op basis van de grootte van de diameter van de invoerbuis, waarbij voldoende overhangmarge wordt achtergelaten en weglatingen worden vermeden;
• de verzamelde beelden draadloos naar het "werkstation" ter plaatse verzenden voor opslag;
• Voor de inspectie kan de bediener de raambreedte en de vensterpositie vooraf instellen om de helderheid en het contrast van de verzamelde beelden consistent te maken,en kan na voltooiing van de verzameling rechtstreeks verdergaan met de beoordeling;
• Het heeft positieve en negatieve beeldverschuiving, beeldverschuiving en -rotatie, beeldvergroting, randvergroting van beeldverschil, lokale vergroting/herstelling van het oorspronkelijke beeld,tekst- en cijfervermelding, afbeeldingsmarkering;
• heeft een meting van het liniaalsegment;
• heeft een defectmeting (geometrische meting van punt, lijn, hoek, enz.) en een defectmarkeringsfunctie;
• heeft een MFT-dualfilament beeldkwaliteitsmeter (ruimtelijke resolutie) met automatische meet- en berekeningsfunctie;
• heeft een realtime weergave van de grijze waarde, automatische berekening en weergave van de gemiddelde waardefunctie;
• heeft een genormaliseerde meet- en berekeningsfunctie voor de signaal-ruisverhouding (SNR);
• met een vermogen van meer dan 10 W;
• De afbeelding is in het DICONDE-formaat en kan worden omgezet in andere veelgebruikte formaten, zoals JPG, enz., en ondersteunt meerdere beeldopslagformaten, zoals JPG, BMP, GIF, PNG, enz.;
• Is uitgerust met relais routing.

8.0 Werkplek

Technische parameters van het werkstation voor beeldverwerving en -analyse: apparatuurmodel: HP Z99

Vervaardigingsmerk: HP

• Officiële Windows 10 besturingssysteem Draagbare werkstation
• Schermgrootte: 15,0 inch;
• Intel Core i7-11800H-processor van de 11e generatie (8 cores, 16 threads), basisfrequentie 2,3 GHz;
• RAM: 16 - 32 GB (DDR4 2666MHZ);
• SATA-harde schijf: 1 TB (interface M.2 hoeveelheid 1);
• Grafiekkaart: speciale 4G GDDR5 128bit-grafiekkaart;
• Productgrootte: lengte 359 mm; breedte 236 mm; hoogte 23 mm
• Gewicht: 2,3 kg;
• Ports: audio-interface, HDMI-interface, USB3.0-interface;
• Theoretische levensduur van de batterij: 2 - 5 uur, de specifieke tijd hangt af van de gebruiksomgeving;
• Batterijcapaciteit: 52,5Wh;
• aantal batterijcellen: 3 lithium-ionbatterijen;
• Plaatselijk netwerk: 10/100/1000Mbps;
• draadloos netwerk: ondersteunt draadloos Wi-Fi6-protocol;
• Gesloten chassisontwerp: beschermingsniveau gecertificeerd volgens P65, kan voorkomen dat zand, stof en vloeistoffen binnendringen;

9.0 Stralingsbron

met een vermogen van meer dan 50 W, maar niet meer dan 50 W,verschillende stralingsbronnen kunnen worden geconfigureerd volgens de vereisten.

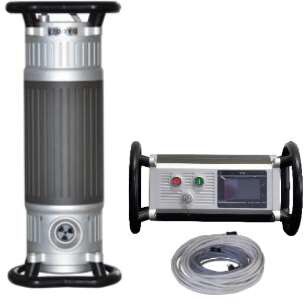

9.1 Naam van de uitrusting: draagbare hoogfrequente constantspanningsröntgeninspectie-machine en besturingssysteem

Model: XXG-H300GP

• Werktemperatuur: -20°C tot 50°C;
• Werkruimtevochtigheid: ≤ 85%;
• Invoerspanningsbereik: AC190v tot AC265v;
• Invoerspanningsfrequentiebereik: 50 Hz tot 60 Hz;
• Display: Touch LCD-scherm met Chinese menu's;
• röntgenbuis: metalen keramische buis;
• Röntgenbuis-voedingsmethode: constante spanning;
• Röntgenbuisspanningsbereik: 120 tot 300 kV;
• Spanningsregeling: 1 kV/stap;
• Röntgenbuisstroom: 0,5 - 3,0 mA;
• stroomregeling: 0,1 mA/stap;
• Maximale blootstellingstijd: 0,1 tot 60 min (precis tot 0,1 min);
• Maximaal vermogen van de röntgenbuis: 900 W;
• Werkfrequentie: 100 kHz;
• scherpstelgrootte: 3,0 mm (volgens norm EN12543);
• Doortrekkingsdikte: 70 mm (focallengte 600 mm, belichtingstijd 20 minuten, dichtheid 2,0D);
• Stralingshoek: 40°×40°;
• Aanvullend filter: 4 mm aluminium equivalent;
• Grootte van het buishoofd: Φ246×734 (inclusief eindring);
• Gewicht van het buishoofd: 22 kg;
• Verbindingskabel: 25 m;
• Stroomkabel: 10 m;
• de afmetingen van de regelaar: φ264×458 (inclusief eindring);
• Gewicht van de regelaar: 9,6 kg;
• XXG-H300GP hoogfrequente machine
• Anodekoeling: gedwongen luchtkoeling.

10.0 Hoogfrequente röntgenpijpleider

Model: HXPC-100A1

Belangrijkste prestatiekenmerken

• High frequency direct current en high voltage stroomvoorziening;
• milieuvriendelijk, energiebesparend en zeer efficiënt;
• een constant vermogen;
• continue blootstelling zonder dat een rusttijd van 1:1 nodig is;
• Duidelijke afbeeldingen, hoge gevoeligheid;
• Eenvoudige bediening, gemakkelijk te leren en te gebruiken;
• kan worden gebruikt in combinatie met DR voor het matchen;
• kan alleen worden gebruikt voor filmgebaseerde beeldcontroles;
• Magnetisch besturingssysteem;
• Precieze positionering;
• breed bereik van de diameter van de detectiepijp;
• Complete beschermingsfuncties;
• met vierwielaandrijving;
• Compacte afmetingen en licht gewicht;

Hoofdtechnische indicatoren

• toepasselijke buisdiameterbereik: φ710~φ1219 (mm);
• Versnellingssnelheid: 16-18 m/min.
• Steile hellingscapaciteit: ¥40;
• Temperatuur van de bedrijfsomgeving: -40°C tot 70°C;
• Vochtigheid van de bedrijfsomgeving: 90%;
• Beschermingstemperatuur: 80°C;
• Werktemperatuur: -25°C tot 70°C;
• accu: DC110v / 40Ah (lithiumbatterij);
• Motor: 550 W (continuum);
• Model: HXPC-100A1
• Verplaatsingsbereik: 8 km (rondreis);
• Inrichtingsmodus: standaard 2-aandrijving, gedwongen 4-aandrijving;
• röntgengenerator: φ295×770 (mm);
• Gewicht: 32 kg;
• Maximaal vermogen: 900w;
• Kv-instellingsbereik: 50 tot 300kv ± 1kv;
• mA-instellingsbereik: 0,5 tot 3 mA;
• Stralingshoek: 40°×360°;
• scherpstelling: 1 × 3,0 (mm);
• Maximale penetratie: 60 mm (A3);
• Volgehouden belastingpercentage: 100% bij omgevingstemperatuur van 20°C;
• Grootte van het kruipend lichaam: 1,2 m × 0,38 m × 0,19 m;
• Gewicht: 100 kg (carrosserie 80 kg + batterij 20 kg);
• Blootstellingstijd: 1 tot 300 seconden (continuo verstelbaar), nauwkeurig tot 1 seconde;
• Vertraging voor blootstelling: 24 seconden;
• Magnetische locatiegrootte: 255×113×155 (mm);
• Magnetische locatie maximale penetratie: > 34 mm;
• Gewicht van de magnetische lokalisator: 2,8 kg;
• Positioneringsfout: beter dan ±5 mm.

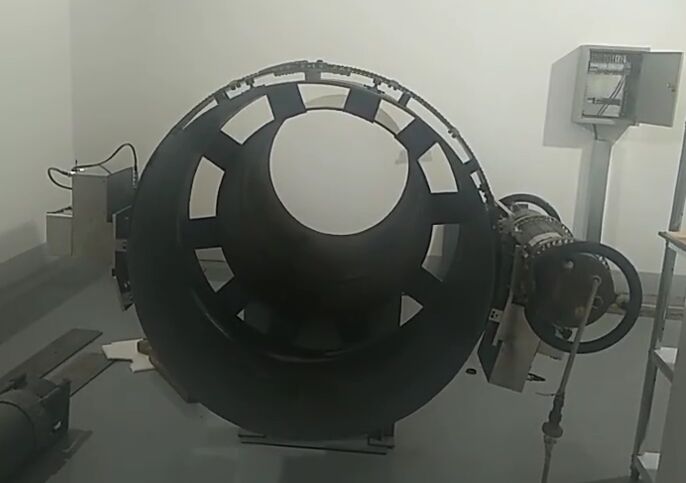

11.0 Geleidingsrail:

Specificatie: φ510 - φ1219 mm.

Standaardconfiguratie: 1 stuk.

12.0 Lijst van de apparatuurconfiguratie:

13.0 Instructies voor gerelateerde configuraties

Optie 1: dubbelwandradiografie -- XR (uitgerust met een hoogfrequente röntgenrichtingsmachine) + DR (uitgerust met een platte-paneeldetector) + werkstation;

Optie 2: Centrale radiografie - Hoogfrequente röntgenleidingskruiper + DR (uitgerust met een platte detector) + werkstation;

Optie 3: Radiografie met één arm - High-frequency X-ray directional fault detector + Flat panel detector + Workstation;

14.0 Software en voorproef van fotobeelden
