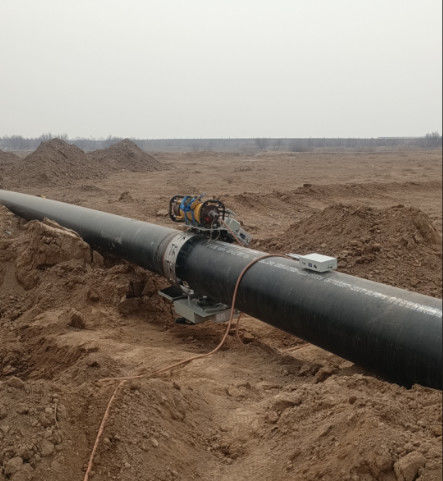

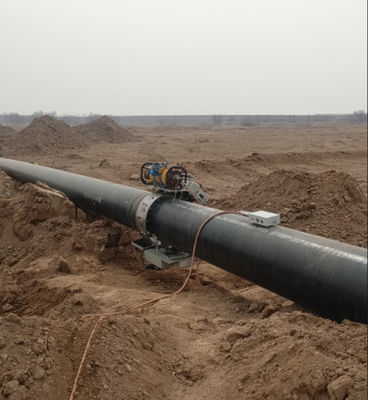

Pipeline Outer Wall Crawler System 5G Dual Band Wireless Communication System Control

Pijpleiding Buitenwand Crawler Systeem 5G Dual-Band Draadloos Communicatie Systeem Besturing

1. Algemene introductie

(1) Apparatuurmerk: HUATEC

(2) Model: HXPC-200A

(3) Loopsnelheid: ≥100mm/s;

(4) De loopmodus gebruikt het rupsbandtype om de verticale oriëntatie van de lasnaad te garanderen: ±1mm, de looprichting oriëntatie

Nauwkeurigheid: ±1mm;

(5) Het kan voldoen aan de aandrijvingsvereisten van een dubbelwandige, enkelvoudige schaduwrichtingstralenmachine voor pijpleidingen met een diameter van minder dan 1600 mm;

(6) Gebruik 5G dual-band draadloos communicatiesysteem, besturingsafstand: 100 meter (open terrein);

(7) Het gebruik van 36V geïntegreerde lithiumbatterijvoeding bij lage temperatuur, gemakkelijk te vervangen, kan normaal werken bij min 40℃;

(8) Werktijden: meer dan 8 uur;

(9) Stroomverbruik: ≤150W;

(10) Synchrone aandrijving met het pijpwandkruipvoertuig (platte scanner) om de dubbelwandige, enkelvoudige schaduw DR-doorlichtingdetectievereisten te voltooien

2. Draagbare röntgenfoutdetector

(1) Apparatuur naam: draagbare hoogfrequente constante druk röntgenfoutdetectiemachine

(2) Model: XXG 300JYGF

(3) Röntgenbuis: metaal-keramische buis

(4) Voedingsmodus röntgenbuis: constante spanning

(5) Spanningsregelbereik röntgenbuis: 50-300kV

(6) Spanningsregelstap: 1kV/stap

(7) Stroom röntgenbuis: 0,5-3,0mA

(8) Stroomregelstap: 0,1mA/stap

(9) Maximale belichtingstijd: 99 minuten 59 seconden

(10) Vertraging hoogspanningsaanpassingsbereik: 0-99 seconden

(11) Maximaal vermogen van de röntgenbuis: 900W

(12) Bedrijfsfrequentie: 100kHz

(13) Focusgrootte: AC.EN12543 d=3,0mm (AC.IEC 336 1,5mm)

(14) Penetratiedikte: 65mm (A3 staal, brandpuntsafstand 700mm, HUATEC D7 film, negatief zwart ≥2,0, 10

Minuten)

(15) Tijdelijke belastingsgraad: 100% (bij omgevingstemperatuur van 20℃, maximale vermogensomstandigheden)

(16) Stralingshoek: 40°x 55°

(17) Interne filter: 1mmBe

(18) Extra filter: 4mm Alequivalent

(19) Afmetingen buiskop: φ295mmx775mm (inclusief eindring)

(20) Gewicht buiskop: 29kg

(21) Aansluitkabel: 50M

(22) Stroomkabel: 10M

(23) Afmetingen controller: 465mmx154mmx323mm

(24) Gewicht controller: 11,3kg

(25) Ingangsvermogen: 200-250VAC, 47-400Hz

(26) Koelmethode anode: geforceerde luchtkoeling

(27) Toegestane omgevingstemperatuur: -20℃~+40℃

3. Standaard accessoires omvatten:

DR-paneeldetectorslang buitenwand kruipmachine

Röntgenmachine pijp buitenwand kruipmachine

Digitale platte detector 1024,76μm, beeldbereik 233 x 97mm

Digitale beeldacquisitie- en verwerkingssoftware

Laptop computer

Hoogfrequente constante druk röntgenfoutdetector (directioneel)

Crawler geleiderail: Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 stuks.
