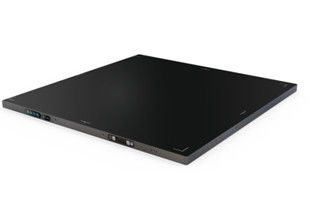

Lichtgewicht draadloze vlakke paneel DR-detector gebaseerd op amorf silicium A-Si voor diverse DR- en niet-destructieve testtoepassingen

Lichtgewicht draadloze vlakke paneel DR-detector gebaseerd op amorf silicium (a-Si) voor diverse DR- en niet-destructieve testtoepassingen

Elektrisch en interface
A/D-conversie 16 bits

Data-interface Gigabit Ethernet/802.11ac (alleen 5G)

Verkrijgingstijd bedraad: 1s; draadloos: 3s

Belichtingscontrole Software/AED
Geheugen 4 GB DDR4, 8 GB SD-kaart

Mechanisch
Afmetingen 388,8×459×15 mm
Gewicht 3,4 kg (zonder batterij)

Materiaal Aluminium- en magnesiumlegeringen

Voorpaneel Koolstofvezel

Smalste randafstand ≤5 mm

Omgeving

Temperatuur 10-35°C (in bedrijf)；-10~50°C (opslag)

Vochtigheid 30-70% RV (niet-condenserend)

Ingress Protection IP51 (Aangepast naar IP67)

Sensor
Receptortype a-Si

ScintillatorGos / CsI:TI

Actief gebied 350 x 430 mm

Resolutie 2560 x 3072

Pixel Pitch 139 μm

Voeding & Batterij

Adapter In AC 100-240V,50-60Hz

Adapter Uit DC 24V,2.7A

Stroomverbruik<20 W

Stand-bytijd 6,5 uur

Oplaadtijd 4,5 uur

Beeldkwaliteit
Limietresolutie 5 LP/mm

Energiebereik 40-160 KV

Dynamisch bereik ≥76 dB

Gevoeligheid ≥0,36 LSB/nGy

Ghos<1% 1e frame

DQE 38% @(1 LP/mm)

                              21% @(2 LP/mm)

MTF 75% @(1 LP/mm)

                              48% @(2 LP/mm)

                              28% @(3 LP/mm)
