NDT Instrument Digital Radiography DR System

NDT Instrument Digitale Radiografie (DR) Systeem

Kenmerken:

 Voldoet aan de nieuwste NB/T 47013.11-2015 standaard

 Digitale transformatie van röntgen real-time beelddetectiesysteem

 Draagbare digitale beeldinspectie ter plaatse

 16-bits hoog dynamisch bereik

 120μm pixels, hoge resolutie 4.0lp/mm

 CsI cesiumjodide efficiënte röntgenbeeldconversie

 25cmX30cm beeldveld

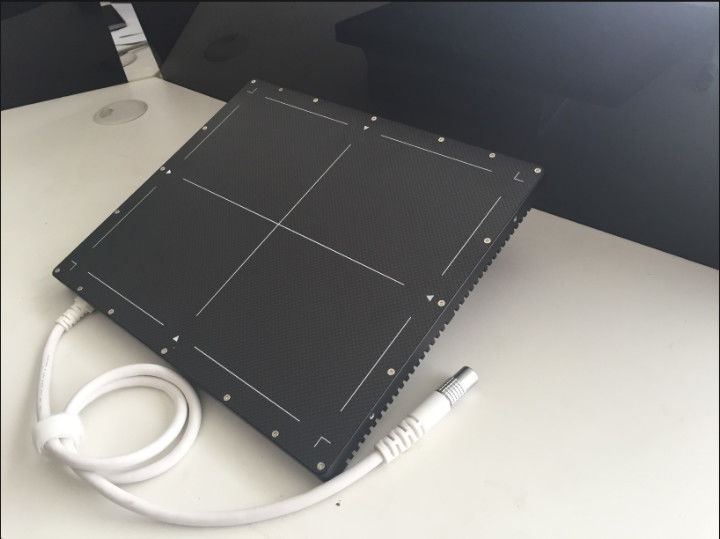

1-Industriële röntgen digitale flat panel detector

Basisparameters:

2——Digitale beeldverwerking en -verbeteringssoftware

Integratie van beeldverbetering en opslagsysteem Momenteel zijn de meest praktische verwerkings- en filterfuncties speciaal ontworpen voor röntgen real-time beeldvormingssystemen, die de gevoeligheid van verwerkte beelden gemiddeld met 0,6%-0,8% kunnen verhogen. Met behulp van een snelle Ethernet-poort kunt u statische en dynamische beelden tegelijkertijd verkrijgen en opslaan in een 8/16-bits beeldformaat, en deze direct op dvd's branden voor permanente opslag, wat handig is voor archivering en beoordeling van testgegevens, terwijl u testkosten en archiefruimte bespaart.

Tabletverbinding en -besturing

 Gigabit netwerk flat panel verbinding, en geeft de verbindingsstatus en storingen aan

 Offset/gain/slechte pixelcorrectie

 Offset/gain/slechte pixelcorrectie, al dan niet overlappen kan worden geselecteerd

 Weergaveverhouding prompt

 Huidige framesnelheid herinnering

 Softwareverwerkingsvoortgangsweergave

 Pixel grijswaarde weergave

Real-time beeldweergave en -verwerking

 Real-time beeld ROI snelle grijswaarde mapping, wat handig is voor snelle observatie van effectieve beelden van de regio van interesse

 Real-time weergave integrale ruisonderdrukking: 2/4/8 frames optioneel

 Real-time weergave algoritme verwerking: negatieve film/kleur/binarisatie

 Real-time weergave van beeldscherpte en -verbetering

 Beeldintegratiecollectie: 8/16/32/64/128/256 frame overlay

 Continue video-opname: optioneel compressieformaat

 Beeld/video naamgeving en naam automatische volgorde compilatie

 0-65536, 16bit grijswaarde aanpassing

 Gamma/contrast/helderheid/drempelwaarde aanpassing

 Beeldinformatie markering, meerdere inhoud is optioneel

Statische beeldverwerking

 ROI snelle grijswaarde mapping, wat handig is voor snelle observatie van effectieve beelden van de regio van interesse

 bmp / png / jpg / tiff(8bit/16bit) / RAW / his / dcm bestandslezing

 Grijswaarde/negatieve film/valse kleur/binarisatie/verscherping/verbeteringsalgoritme verwerking

 Vergrootglas, 1-5 keer vergroting observatie

 Beeld omdraaien

 Gamma/contrast/helderheid/drempelwaarde aanpassing

 Grootte kalibratie en meting, en de vereiste informatie kan op de afbeelding worden gemarkeerd

Automatische verificatie van Duplex draad beeldkwaliteitsindicator (optioneel)

Voldoet aan de NB/T 47013.11-2015 "Niet-destructief testen van drukvat röntgen digitale beeldvorming testen" standaardvereisten, automatische verificatie van de dual-filament beeldkwaliteitsindicator, en kan SNR bepalen.
