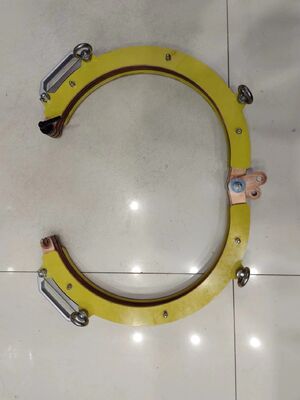

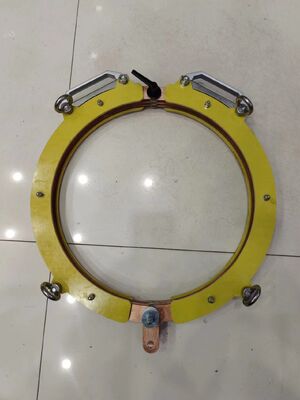

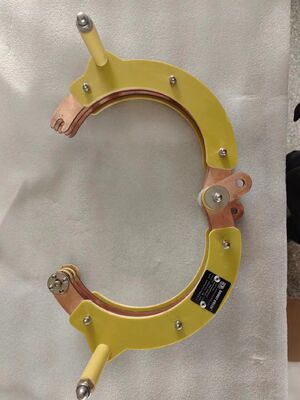

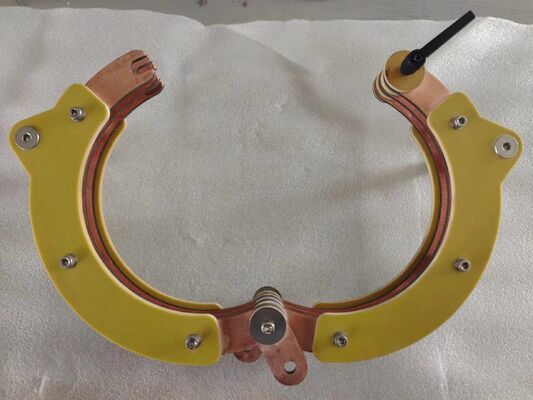

Open-dicht type 300 mm magnetische spoelfoutdetector

Magnetische spoelfoutdetector van open-sluittype van 300 mm

De magnetische deeltjesfoutdetector van het open-sluittype maakt het voor het werkstuk gemakkelijker om de spoel binnen te gaan.

I hoofdparameter

Inleiding van de functie

1,Magnetisatie - het elektromagnetisch veld wordt ingezet om het werkstuk te magnetiseren;

2,Demagnetisatie - het demagnetisatieveld begint het werkstuk te demagnetiseren;

3,Over temperatuur alarm - de spoel heeft een ingebouwde 75°Ctemperatuursensor. Wanneer de ingestelde temperatuur wordt overschreden, gaat hij in de beschermingstoestand;

III Installatie en ingebruikname

Installatie:

1. De apparatuur moet in een droge omgeving worden geïnstalleerd, zonder metaalstof, corrosieve gassen en ontvlambare en explosieve voorwerpen;

2De temperatuur van het omringende medium mag niet lager zijn dan - 10 °C.°Cen niet hoger dan + 40°C;

3De relatieve luchtvochtigheid mag niet hoger zijn dan 85%;

4. De buis- en draadverbinding tussen de installatie-apparatuur en elke hulpinrichting moet volgens het aanwijzingsbord en de stekkerbasis worden aangesloten;

5. stroomvoorziening (stroomvoorziening, luchtbron, enz., afhankelijk van de installatieomgeving en de bedrijfsomstandigheden van de apparatuur), en de schelp van de apparatuur is betrouwbaar geaard;

Inbedrijfstelling:

1. Na de installatie van de apparatuur moet eerst worden gecontroleerd of alle verbindingsdraden en bevestigingsschroeven los zijn en afvallen;

2. Gebruik instrumenten om te meten of de spanning aan de bovenkant van de hoofdschakelaar van de machine voldoet aan de eisen van de installatieomgeving en de bedrijfsomstandigheden van de apparatuur;

3. Controleer elke functieactie, druk handmatig op of schakel elke functieschakelaar en elke functieactie van de apparatuur moet dienovereenkomstig worden uitgevoerd;

4- inspectie van het demagnetiseringseffect: controle of het restmagnetisme na demagnetisering aan de voorschriften voldoet;

5Na de ingebruikname en inspectie kan de apparatuur in productie worden gebracht.

IV Routinematig onderhoud

Na gebruik van de apparatuur moeten de volgende handelingen worden uitgevoerd:

1. Sluit de schakelaar af en sluit de stroomvoorziening van de apparatuur af;

2.  de hoofdschakelaar van de externe voedingsbron afsluiten;

3.  De olievlekken op het spoeloppervlak moeten worden schoongemaakt en de gehele apparatuur schoon gehouden.

4. Controleer binnen een maand of de verbindingsleiding, de kabel en het bevestigingsapparaat los en verouderd zijn;

5. Controleer elke dag of de concentratie van de magnetische suspensie aan de norm voldoet;

6. Voor het reinigen van de olievlekken op het oppervlak van de apparatuur moet een neutrale wasmiddel worden gebruikt;

7. Indien de schelp beschadigd is, is het verboden om deze verder te gebruiken;

6,Beginsel van de detectie van fouten

Beginselen van elektromagnetisme

De magnetiserende stroom vormt een elektromagnetisch veld door het oppervlak van het ferromagnetische werkstuk (AC en halfgolf-DC hebben een huideffect).Het bestaan van defecten zal de magnetische lijn van kracht afsnijden.Magnetische deeltjes worden geaccumuleerd om magnetische sporen te vormen.Het bestaan van defecten kan worden beoordeeld door magnetische sporen te observeren (magnetische sporen zijn eigenlijk vergrote defecten).

Metode voor longitudinale magnetisering

Met behulp van de spoelmethode wordt het werkstuk in de spoel gegraven of tussen het magnetische juk van twee spoelen geplaatst.het longitudinale magnetisch veld wordt gegenereerd in de spoel en loopt langs de lange as van het werkstuk om de omtrek scheur te controleren.
