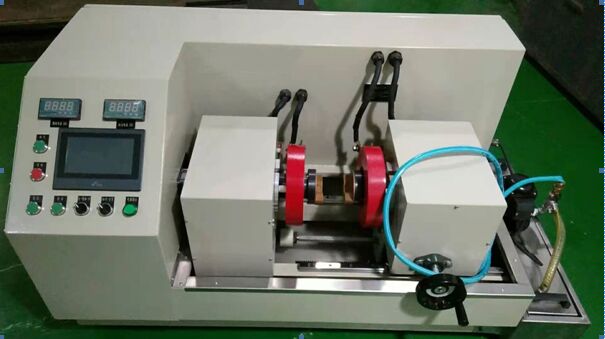

Hoge precisie magnetische deeltjesfoutdetector voor trainingsdoeleinden

Hoge precisie magnetische deeltjesfoutdetector voor trainingsdoeleinden

1. Beschrijving van apparatuurcomponenten

1.1. Elektrische schakelkast (1)

  Onafhankelijke elektrische schakelkast, alle elektrische uitvoerende componenten zijn in deze schakelkast geïnstalleerd en de elektrische schakelkast is uitgerust met een luchtfilter- en circulerende warmteafvoerinrichting. Gelast met hoogwaardig staal;

Aan de achterzijde is een 220V 50HZ sproeipomp met waterdichte kap en een vermogen van de blacklightlamp gemonteerd;

Stroomonderbrekers, contactors, besturingscomponenten, transformatoren, gelijkrichters, triggers, energie, etc. zijn allemaal in deze kast geïnstalleerd;

1.2. Bedieningspaneel (2)

De voorkant van het paneel is ontworpen met een aanraakscherm voor instelling en weergave, met AC digitale ampèremeter en noodstopknop.

Schakelaars en functie-instellingen zijn allemaal op dit gebied ontworpen.

1.3. Elektrodebevestigingsdoos (3)

De vaste elektrodekast is gelast met 10 mm hoogwaardige staalplaat en de twee voor- en achterdeuren zijn afneembaar.

1.4. Elektroden verhuisdoos (5)

De elektrode-verhuisdoos kan op elke positie worden gestopt, wordt gebruikt om de klemafstand aan te passen en heeft een parkeervergrendelingsfunctie;

1.5. Magnetisch ophang roer- en sproeisysteem (6)

De apparatuur is ontworpen met een afzonderlijke magnetische ophangtank met een V-vormige structuur aan de onderkant en een elektrische roersproeipomp geïnstalleerd op het bovenste gedeelte. Dit onderdeel is met een slang verbonden met de opvangtank en aan de voorzijde van de opvangtank is een handmatig spuitpistool geïnstalleerd.

Het systeem roert krachtig, de V-vormige structuur zorgt ervoor dat het magnetische poeder niet gemakkelijk neerslaat en de spuitdruk is instelbaar;

De capaciteit bedraagt ​​20L;

1.7. Magnetisatie- en demagnetisatievoedingssysteem:

De apparatuur maakt gebruik van de AC-magnetisatiemethode, wat twee sets onafhankelijke magnetisatievoedingen zijn. De twee hoofdtransformatoren leveren respectievelijk de magnetiseringsstroom. De regelbare module-omzettertechnologie wordt gebruikt om de stroom van het circuit te regelen, en de geïsoleerde spanning wordt naar de elektroden en spoelen gestuurd. De maat is traploos verstelbaar en de bijbehorende instrumentaanduiding is ingesteld. De stroom kan vooraf worden ingesteld en het alarm wordt gealarmeerd wanneer de vooraf ingestelde stroom onvoldoende is of wordt overschreden om verkeerde detectie en gemiste detectie te voorkomen en ervoor te zorgen dat het werkstuk de gespecificeerde magnetisatie-intensiteit verkrijgt. AC met uitschakelfasecontrolefunctie om stabiel restmagnetisme te behouden, wat kan worden gebruikt voor detectie van restmagnetismefouten.

Met AC-verzwakkingsmethode demagnetisatiefunctie.

Het materiaal van het stroompad: allemaal roodkoperen staven of koperen kabels.

1.8. Elektrisch controlesysteem:

1) Het elektrische besturingssysteem wordt bestuurd door OMRON PLC, inclusief bestuurbare modules en hun beveiligingsapparatuur, triggerapparaten voor stroomaanpassing, ampèremeters, bedieningsknoppen en indicatielampjes, cilinders, triples, magneetkleppen, drukregelkleppen, luchtschakelaars, tussenrelais en bedieningsapparaten zoals AC-magneetschakelaars. Hoofdstroomonderbreker met overbelastingsbeveiliging.

2) Mens-machine interfacebesturingssysteem:

De computer (mens-machine-interfacesysteem) regelt de magnetisatiestroom, magnetisatietijd, magnetisatie, enz., Wat de detectienauwkeurigheid aanzienlijk verbetert, en kan automatisch de stapsgewijze werking van magnetisatie, magnetisatiestroomvoorselectie en tracking voltooien.

Het programmeerbare touchscreen-display communiceert via een adapter met de PLC-programmeerbare controller om de belangrijkste parameters van het systeem direct weer te geven. En stel het autoriteitswachtwoord in, en de parameters kunnen binnen de autoriteit worden aangepast. Schermontwerp: Homepage-bedrijfsnaam. Elke aanraking kan het hoofdscherm openen - "Hoofdmenu", "Werkpagina", "Alarmrecord", "Voorzorgsmaatregelen", "Huidige golfvorm", raak elke functietoets aan om automatisch naar het overeenkomstige scherm te schakelen en de procesparameters van verschillende typische werkstukken kunnen worden opgeslagen.

De magnetiseringsstroom kan vooraf worden ingesteld en het automatische volgcircuit wordt gevormd via het programmeerbare weergavesysteem op het aanraakscherm, en de fout tussen de vooraf geselecteerde waarde en de werkelijke doorlaatstroomwaarde is≤±3%.

Het systeem heeft een fout-zelfdiagnosefunctie. Overstroom, onderstroom, abnormale luchtdruk, overmatige temperatuurstijging van het hoofdcircuit, geluids- en lichtalarmen en automatisch stoppen met werken.

3) De behuizing van de apparatuur is betrouwbaar geaard en de isolatieweerstand van de hele machine is dat ook≥2MΩ.

4) De apparatuur beschikt over volledige veiligheidsbescherming en vergrendelings- en alarmfuncties.

5) Het elektrische schema, het bedradingsschema en het daadwerkelijke circuit van de apparatuur moeten volledig consistent zijn.

6) Het PLC-contact is uitgerust met een tussenrelais om het contact te beschermen.

7) De bedrading van elk elektrisch onderdeel moet worden gemarkeerd met een draadnummer, en de bedrading tussen elk onderdeel is voorzien van een draadsleufbord.

2. Belangrijkste technische parameters (Opmerking: HWDC is de afkorting voor halfgolf DC)

*AC-magnetiseringsstroom:

  Omtrek 0-500A traploos regelbaar, met uitschakelfase-aansturing

  Verticaal 0--1000A (1000A*6T=6000AT) traploos instelbaar, met uitschakelfase-aansturing

*Controlemethode: voorselectie en automatische compensatie

*Vernieuwingssnelheid compensatie: 0,02S/tijd

*Tijdelijke belasting:≥25%, geschikt voor continu 7*24H-werk

*Demagnetisatie-effect: DC-commutatie-demping met ultralage frequentie, demagnetisatie, remanentie≤0,2MT, instelbare demagnetisatiefrequentie

*Magnetisatiemethode: omtreksmagnetisatie en longitudinale magnetisatie, omtreks- en longitudinale samengestelde magnetisatie

*Wekelijks longitudinaal actueel foutenpercentage:≤±3%

*Slag: 0-200 mm

* Binnendiameter spoel: 100 mm

*Voeding: AC380V±10% 50HZ 40KVA (onmiddellijk 5S), driefasig vijfdraadssysteem.

*Afmetingen: lengte 1400*breedte 600*hoogte 750

*Gevoeligheid: Een type (QQI) gevoeligheidsteststuk (30/100) volledige cirkel en kruis kan duidelijk worden weergegeven.

*De luchtvaartindustrienorm van de Volksrepubliek China HB/Z72-1998 "Magnetische deeltjesinspectie"

* Voldoe aan de JB/T8290-2011-standaard van "Magnetic Particle Flaw Detector" van het Ministerie van Machine-industrie en de industriële HB/Z72-98-standaard.
