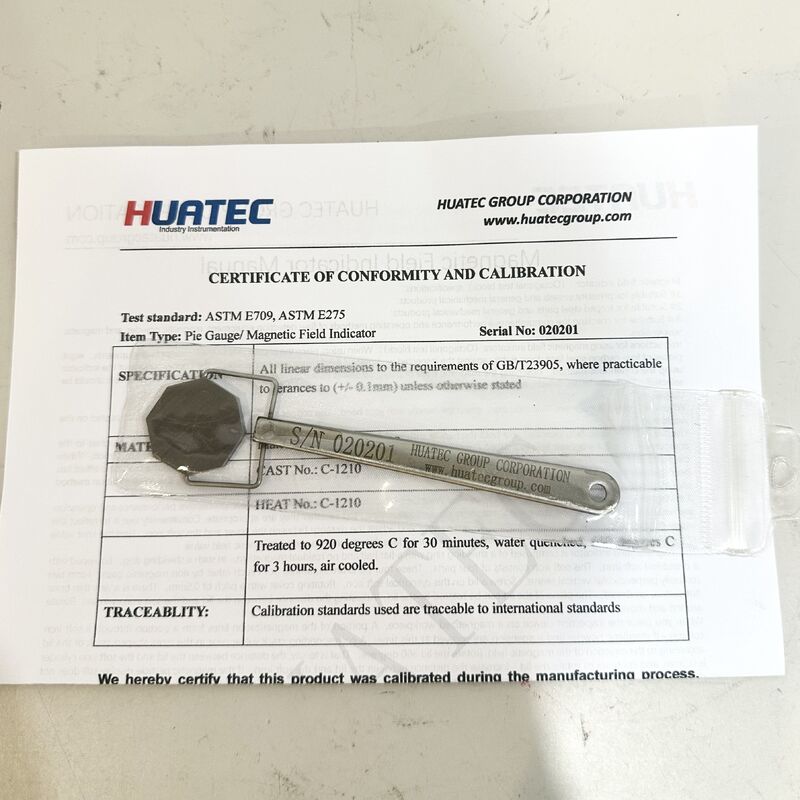

Taartmeter ASTM-veldindicator Magnetische taartindicator ASTME709 MPI-testen

Samenvatting:

De magnetische veldindicator is gebaseerd op de Chinese standaard "magnetische deeltjesinspectie van stalen drukvaten" en "magnetische deeltjesinspectie van drukvatsmeedstukken". De Amerikaanse materiaaltestmaatschappij standaard ASTME709 magnetische poederinspectiemethode en de ASTMA275 stalen smeedstukken magnetische poederinspectiemethode en de JB3965-85, de JB4730-94, de standaardontwerpproductie van figuur 11-9. Daarom is het niet alleen geschikt voor drukvaten, maar ook voor algemene mechanische producten. Het is een goed hulpmiddel voor magnetische deeltjesinspectie. Het kan de uitgebreide prestaties van de foutdetectieapparatuur, de magnetische poederophanging en de geschiktheid van de bedieningsmethode controleren. We kunnen het gemakkelijk gebruiken om de intensiteit en richting van het magnetische veld in het gemagnetiseerde gebied weer te geven.

Gebruik

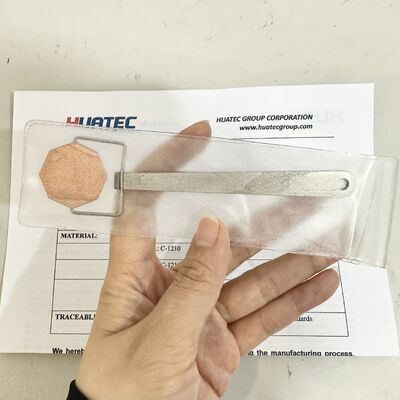

1. Bij gebruik van de type 1 magnetische veldindicator wordt het handvat met de hand vastgepakt, het koperen oppervlak naar boven gericht en het achtlijnige oppervlak aan het werkstuk bevestigd. Het handvat wordt met de hand vastgepakt met de 2 soorten magnetische veldindicator, zodat elke kant van de magnetische veldindicator aan het werkstuk kan worden bevestigd.

2. 1 type en 2 magnetische veldindicator continue methode, bij het spuiten van magnetisch poeder of magnetische suspensie, wanneer het magnetische indicatoroppervlak duidelijke magnetische markeringslijnen lijkt, laat dit zien dat het magnetische effect is geproduceerd. Wanneer de magnetische indicator geen magnetische markeringen vormt of geen magnetische markeringen in de vereiste richting vormt, moet de aanpassing van de magnetisatiemethode worden gewijzigd.

3. Het 3e type magnetische veldindicator is de imitatie van West-Duitsland. Het kan niet alleen de foutdetectieapparatuur inspecteren, maar ook de uitgebreide prestaties en de juiste werkingsmethode van de magnetische deeltjessuspensie controleren. Het kan gemakkelijk worden gebruikt om de intensiteit en richting van het magnetische veld in het gemagnetiseerde gebied te reflecteren. De afstand tussen de afdekking en het zachte ijzer kan worden aangepast en de grenswaarde van de ingraafdiepte van het defect aan het nabije oppervlak kan worden waargenomen en waargenomen bij een bepaalde magnetische veldwaarde.

4. De magneetveldindicator bestaat uit een platte, niet-remanente magnetische afschermring in een dergelijke afschermring. Hij is voorzien van een cilindrisch weekijzer dat uit 4 delen bestaat. Deze 4 delen zijn van elkaar gescheiden door niet-gemagnetiseerde openingen, die twee verticale verbindingen vormen, en een deksel op het cilindrische zachte ijzer. De steek van het draaibare deksel is 0,5 mm, met 1, 2, 3, 4 letters per rotatie van 90 graden. Op het deksel zit een dun koperen vlakje. Het afdekvlak kan worden aangepast om de afstand tussen het deksel en de zachtijzeren cilinder aan te passen.

5. Wanneer u het apparaat op een gemagnetiseerd werkstuk controleert, loopt een deel van de magnetische krachtlijn door de kolom van het zachte strijkijzer. Als het magnetische poeder en de magnetische suspensie worden verspreid, ontstaat er een overeenkomstige opening in de scheur in het deksel, afhankelijk van de richting van het magnetische veld. Draai het deksel 360 graden, dat wil zeggen dat het deksel 0,5 mm verwijderd is van de zachtijzeren cilinder, blijf het deksel draaien en vergroot de afstand tussen het deksel en het zachtijzer. Als de magnetische deeltjesweergave niet verdwijnt. Om de richting van het magnetische veld te bepalen, kan de magnetische veldindicator langzaam worden gedraaid totdat de weergave van de scheur de meest voor de hand liggende graad bereikt, en het magnetische veld zich in deze positie in verticale richting bevindt.
