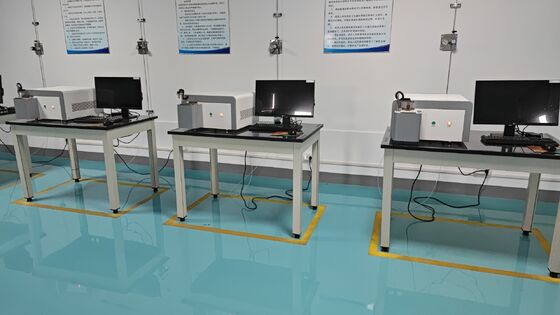

HXRF-QP880 Volledige spectrum optische emissiespectrometer 160-580nm CMOS-detector Metaallegering Elementanalysator voor gieterijmetallurgie
1.Instrumentoverzicht
HXRF-QP880 optische emissiespectrometer met volledig spectrum voldoet aan de internationale standaard voor ontwerp- en productietechnologie. Het maakt gebruik van het meest geavanceerde CMOS-signaalacquisitieapparaat van het Japanse Hamamatsu Co. Elke CMOS kan het aantal vonken afzonderlijk instellen. Het maakt gebruik van een vacuümlichtkamerontwerp en een volledig digitale excitatielichtbron. Deze CMOS-spectrometer bevat niet alleen het kenmerk van het volledige spectrum van de CCD-spectrometer, maar heeft ook de voordelen van een PMT-spectrometer die een zeer lage detectielimiet heeft voor niet-metalen elementen. Het ontwerp van de hele machine is redelijk. Het heeft ook vele voordelen, zoals eenvoudige bediening, testresultaten met hoge nauwkeurigheid, stabiliteit op lange termijn enz.
1)Belangrijkste technische parameters
|
Toepassingsgebied
|
Metallurgie, gieterij, machines, wetenschappelijk onderzoek, goedereninspectie, auto-, petrochemische industrie, scheepsbouw, elektrische energie, luchtvaart, kernenergie, metaal- en non-ferrometaalsmelterij, verwerkings- en terugwinningsindustrie.
|
|
Analysematrix
|
Fe, Al, Cu, Zn, Ni, Mg, Pb enz.
|
|
Optisch systeem
|
Para-Runge-Roland circulair full-spectraal vacuüm optisch systeem
|
|
Golflengtebereik
|
160 ~ 580 nm
|
|
Brandpuntsafstand raspen
|
401 mm
|
|
Detector
|
CMOS-array met hoge prestaties
|
|
Type lichtbron
|
Digitale lichtbron. Hoge energie-voorverbrandingstechnologie.
|
|
Ontladingsfrequentie
|
100-1000 Hz
|
|
Ontlaadstroom
|
Maximaal 400A
|
|
Werkende kracht
|
AC220V 50/60Hz 1200W
|
|
Analyse tijd
|
Afhankelijk van het monstertype is dit normaal gesproken ongeveer 20 seconden.
|
|
Elektrodetype
|
Wolfraam-spuitelektrode
|
|
Analytische kloof
|
4 mm
|
|
Andere functies
|
Temperatuur, software automatische regeldruk, communicatiebewaking.
|
2)Belangrijkste technische kenmerken
|
Hoogwaardig optisch systeem
|
De boogvlam die wordt gegenereerd door de excitatie van het optische systeem wordt rechtstreeks in de optische vacuümkamer geïntroduceerd door de lens die het optische pad erdoorheen realiseert en het verlies van het optische pad effectief vermindert.
|
|
Hoge precisie CMOS-detector kan nauwkeurig de niet-metalen elementen zoals C, P, S, As, B, N en allerlei metalen elementen meten.
|
|
De testresultaten zijn nauwkeurig, reproduceerbaar en langdurig stabiel.
|
|
Automatische kalibratie van het optische pad
|
Automatische kalibratie van het optische pad. Optisch systeem automatisch scannen van spectrale lijnen om de juistheid van de ontvangst te garanderen en het vervelende piekscanwerk te elimineren.
|
|
Het instrument identificeert automatisch een bepaalde spectraallijn en vergelijkt deze met de oorspronkelijke opslaglijn, bepaalt de driftpositie en ontdekt de huidige pixelpositie van de analytische lijn voor meting.
|
|
Ontwerp van aangesloten lens
|
Het optische vacuümsysteem maakt gebruik van een uniek invalsvenster en vacuümisolatie die kunnen worden gebruikt in de werkende staat van het vacuümsysteem. De optische lens heeft een aangesloten lensstructuur die handig is voor dagelijkse reiniging en onderhoud.
|
|
Open Spark-tabel
|
Het flexibele monsterklemontwerp van de open vonktafel is ontworpen om te voldoen aan de monsteranalyse voor verschillende vormen en maten bij de klant.
|
|
De minimale analyse van de draad kan 3 mm bereiken met behulp van een kleine monsterklem.
|
|
Jet-elektrodetechnologie
|
Gebruik van de meest geavanceerde spuitelektrodetechnologie ter wereld en gebruik van wolfraamelektrode. Onder de aangeslagen toestand zal er een argonstraalstroom rond de elektrode worden gevormd. Het excitatiepunt zal dus tijdens het excitatieproces niet in contact komen met de buitenlucht en de excitatienauwkeurigheid zal worden verbeterd.
|
|
Door een uniek argongasontwerp kunt u de hoeveelheid argongasverbruik aanzienlijk verminderen en de kosten voor de klant besparen.
|
|
Geïntegreerde gaspadmodule
|
Het luchtpadsysteem maakt gebruik van het gratis onderhoudsontwerp van de gaspadmodule in plaats van de magneetklep en de flowmeter. De zelfblazende functie van de elektrode creëert een goede omgeving voor de excitatie.
|
|
Digitale excitatielichtbron
|
De digitale excitatielichtbron maakt gebruik van de meest geavanceerde plasma-excitatielichtbron ter wereld. De superstabiele energie komt vrij in de argonomgeving om het monster te stimuleren.
|
|
De volledig digitale excitatiepuls wordt gebruikt om de ultrahoge resolutie en hoge stabiliteit van het monsterplasma te garanderen.
|
|
De parameters van de lichtbron kunnen willekeurig worden aangepast om te voldoen aan de excitatie-eisen van verschillende materialen.
|
|
Snelle gegevensverzameling
|
Het instrument maakt gebruik van een hoogwaardige CMOS-detector en elke CMOS heeft de functie om de gegevens te verzamelen en te analyseren. Het kan automatisch de bedrijfsstatus van de modules bewaken en regelen, zoals temperatuur, vacuüm, argondruk, lichtbron, excitatiekamer enz.
|
|
Ethernet-gegevensoverdracht
|
De Ethernet-kaart en het TCP/IP-protocol worden gebruikt tussen de computer en de spectrometer om de nadelen van elektromagnetische interferentie en veroudering van optische vezels te voorkomen. Tegelijkertijd zijn de computer en de printer volledig extern, wat handig is om te upgraden en te vervangen.
|
|
Bewaak op afstand de status van het instrument, het meerkanaals besturingssysteem en bewaak alle instrumentparameters.
|
|
Geprefabriceerde werkcurve
|
Met verschillende materialen en kwaliteiten van de standaardbibliotheek, de fabrieksgeprefabriceerde werkcurve vóór levering, wat handig is voor installatie en inbedrijfstelling om tijdige productie te garanderen.
|
|
Het analyseprogramma zal verschillen afhankelijk van de metalen en elementen. De excitatie- en testparameter van het instrument zijn ruim voor levering aangepast. Volgens het analyseprogramma kan de optimale testconditie automatisch worden geselecteerd.
|
|
De analyseomvang is bij de specificatie gevoegd en kan vrij worden getekend of uitgebreid op basis van het standaardmonster dat door de gebruiker wordt aangeleverd.
|
|
Snelle analysesnelheid
|
De analysesnelheid is erg snel. Het duurt slechts twintig seconden voor één test.
|
|
Volgens verschillende analysematerialen kan het instrument, door de voorbrandtijd en meettijd in te stellen, het beste analyse-effect in de kortste tijd bereiken.
|
|
Multi-matrixanalyse
|
Het optische padontwerp maakt gebruik van een kompasstructuur. De detectoren zijn afwisselend omhoog en omlaag opgesteld, zodat alle spectraallijnen worden ontvangen. Ook al zijn de hardwarefaciliteiten niet toegevoegd, kan de multimatrixanalyse worden gerealiseerd.
|
|
Het is eenvoudig om matrix-, materiaaltypen en analytische elementen toe te voegen zonder hardwarekosten, afhankelijk van de productievereisten.
|
|
Chinees-Engels taalsoftwaresysteem
|
De instrumentbedieningssoftware is volledig compatibel met het Windows7/8/10-systeem.
|
|
De software is eenvoudig te bedienen, zelfs als u geen kennis en operationele ervaring met spectrometers heeft. Alleen na eenvoudige kennis van training kan worden gebruikt.
|
2.Technische configuratie
1)Specificaties en technische parameters
|
Item
|
Index
|
|
Analysematrix
|
Fe, Al, Cu, Zn, Ni, Pb, Mg enz.
|
|
Analyse tijd
|
Afhankelijk van het monstertype is dit normaal gesproken 20 seconden.
|
|
Optisch systeem
|
Para-Runge
|
|
Golflengtebereik
|
160~580 nm
|
|
Werkende kracht
|
(220±20)V AC,(50±1)Hz,Eenfasige voeding met beschermende aarding.
|
|
Werktemperatuur
|
(10~30)℃
|
|
Opslagtemperatuur
|
(0~45)℃
|
|
Werkvochtigheid
|
20％～80％
|
|
Vereiste zuiverheid van argongas
|
99,999%
|
|
Argongasinlaatdruk
|
0,5 MPa
|
|
Argongasstroommeter
|
Excitatiestroomsnelheid 3,5 l/min,Handhaaf een stroomsnelheid van 0,4 l/min,Stand-by-stroomsnelheid 0,1 l/min.
|
|
Maximaal excitatievermogen
|
400 VA
|
|
Stand-by gemiddeld vermogen
|
100VA
|
|
Type lichtbron
|
Pulssynthese, volledig digitale lichtbron (programmeerbare puls, volledig digitale lichtbron)
|
|
Ontladingsfrequentie
|
Maximaal 1000 Hz
|
|
Ontlaadstroom
|
Maximaal 400A
|
|
Ontstekingspuls
|
1~14 kV
|
|
Vonk-excitatiepuls
|
20~230V
|
|
Boogbekrachtigingspuls
|
20~60V
|
|
Diameter vonkentafelgat
|
13 mm
|
2)Optisch systeem
l Optisch systeem met volledig spectrum met lpa-Runge-structuur
l Golflengtebereik: 160~580 nm
l Meerdere hoogwaardige CMOS-detectoren
l Weerstand tegen veranderingen in de omgevingstemperatuur
l Geïntegreerd ontwerp van de optische kamer, CMOS-detector zorgt voor korte golven om de beste prestaties te bereiken.
l Constante temperatuurregeling van de optische ruimte. Temperatuur is 36℃.
3)Voorbeeld Spark-tabel
l Het speciale ontwerp van de excitatiekamer maakt het reinigen van de monsterexcitatiekamer handiger.
l Het geoptimaliseerde argongaspad is ontworpen om de effectieve koeling van het stookstation en de effectieve toegang van metaalstof in het filter tijdens het excitatieproces te garanderen, waardoor de excitatie van het monster stabieler wordt en de opname van metaalstof door het menselijk lichaam aanzienlijk wordt verminderd. Het is bedoeld om de gezondheid en veiligheid van operators te beschermen.
l Kleinere excitatieruimte waardoor minder argonverbruik ontstaat.
l Voorbeeld armatuur die gemakkelijk te gebruiken is.
l De elektrode heeft de functie van zelfblazen, waardoor de levensduur van de elektrode langer wordt en het reinigen van de elektrode veel gemakkelijker wordt.
l De grootte van een opgewonden porie van 13 mm is gunstiger voor monsteranalyse.
l De open monstergenerator kan worden gebruikt voor de analyse van monsters van verschillende groottes en vormen.
l Het ontwerp van de lensstructuur maakt het demonteren en afvegen van de lens gemakkelijker en het argonwasontwerp kan de lensreinigingscyclus verlengen.
4)Digitale lichtbron
l Pulssynthese volledig digitale lichtbron (programmeerbare puls volledig digitale lichtbron). De hoogste frequentie tot 1000 Hz.
l Hoge energie-voorverbrandingstechnologie
l Optimaal ontwerp van besturings- en stroomcircuit en perfecte excitatieveiligheidsbeschermingsfunctie.
l Zorg voor een optimale vonk-, boog- of combinatie-excitatiegolfvorm voor verschillende analysemonsters.
l Frequentie:(100~1000)Hz
l Ontlaadstroom:maximaal 400 A
5)Gegevensverzamelingssysteem
l Hoogwaardige DSP-processor met ultrasnelle data-acquisitie en besturingsfunctie.
l Single spark-acquisitie en spectrale vertragingsacquisitie om een meer geoptimaliseerde meting van de elementinhoud te bereiken.
l Externe computer (gebruiker optioneel)
l Hoge snelheid Ethernet-gegevensoverdracht

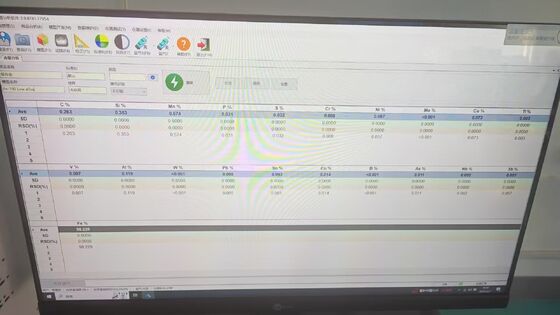

6)Analysesoftware
l Grafische analysesoftware gebaseerd op Windows-besturingssysteem, handig en praktisch.
l Volledige automatische systeemdiagnosefunctie.
l Perfecte databasebeheerfunctie, eenvoudig opvragen en samenvatten van gegevens.
l Intelligent correctiealgoritme om de stabiliteit en betrouwbaarheid van het instrument te garanderen.
l Volledige spectraallijninformatie en interferentieaftrekalgoritme om een nauwkeurigere analyse te garanderen.
l Aanpassing aan het nieuwste Windows-besturingssysteem.
7)Lijst met hoofdkerncomponenten en oorsprong
|
Nee.
|
Naam
|
Merk
|
Oorsprong
|
|
1
|
CMOS-array
|
HAMAMATSU
|
Japan
|
|
2
|
Rooster
|
Zeiss
|
Duitsland
|
|
3
|
Optische bril
|
Zeiss
|
Duitsland
|
|
4
|
Optische vezel
|
Agilent
|
China
|
|
5
|
Spleet
|
lenoxlaser
|
China
|
|
6
|
Filter
|
TDK
|
Japan
|
|
7
|
Druksensor
|
SSI
|
China
|
|
8
|
Ventielblok
|
Luchttac
|
Taiwan
|
|
9
|
Digitale lichtbron modulair
|
nuojin
|
nuojin
|
|
10
|
Hoofdcontrole en gegevensverzameling
|
nuojin
|
nuojin
|
|
11
|
Vacuüm optisch systeem
|
nuojin
|
nuojin
|
|
12
|
Vuurstationmodule
|
nuojin
|
nuojin
|
|
13
|
Systeemsoftware
|
nuojin
|
nuojin
|
|
14
|
Computer
|
Len ovo
|
China
|
|
15
|
Printer
|
PK
|
China
|
|
16
|
Standaard monsters
|
Nationale standaard
|
China of buitenlands merk
|
3.Analyse-elementen en bereik
|
Programma
|
Fe-Lage legering
|
Fe-Cr-Ni-staal
|
Fe-Cr-staal
|
|
Elementen
|
Min
|
Max
|
Min
|
Max
|
Min
|
Max
|
|
C
|
0,0006
|
1.3
|
0,008
|
2.5
|
0,04
|
2.2
|
|
Si
|
0,01
|
3.9
|
0,09
|
4
|
0,1
|
1.4
|
|
Mn
|
0,03
|
2.1
|
0,12
|
16
|
0,1
|
1.5
|
|
P
|
0,002
|
0,12
|
0,003
|
0,3
|
0,006
|
0,05
|
|
S
|
0,002
|
0,16
|
0,001
|
0,4
|
0,001
|
0,3
|
|
Cr
|
0,01
|
4.5
|
7.4
|
32
|
7.8
|
24
|
|
Ni
|
0,004
|
4.4
|
0,8
|
48
|
0,09
|
4.2
|
|
ma
|
0,0004
|
1.3
|
0,08
|
4.2
|
0,02
|
1
|
|
Al
|
0,003
|
1.5
|
0,005
|
1.7
|
0,1
|
1.7
|
|
Cu
|
0,0002
|
0,5
|
0,05
|
4.5
|
0,02
|
0,5
|
|
Co
|
0,001
|
0,5
|
0,008
|
17
|
0,01
|
0,5
|
|
Ti
|
0,002
|
1.2
|
0,005
|
1.1
|
0,006
|
0,4
|
|
Nb
|
0,002
|
0,3
|
0,02
|
2
|
|
|
|
V
|
0,0003
|
0,9
|
0,02
|
9.5
|
0,03
|
1.1
|
|
W
|
0,03
|
2.1
|
0,002
|
4.1
|
0,05
|
0,7
|
|
Pb
|
0,0003
|
0,03
|
0,0001
|
0,02
|
|
|
|
B
|
0,0006
|
0,02
|
0,0007
|
0,02
|
|
|
|
sn
|
0,001
|
0,09
|
0,0003
|
0,05
|
|
|
|
Zn
|
0,002
|
0,04
|
0,006
|
0,008
|
|
|
|
Als
|
0,0007
|
0,1
|
0,0004
|
0,04
|
|
|
|
Bi
|
0,0001
|
0,01
|
0,00004
|
0,003
|
|
|
|
Zr
|
0,004
|
0,35
|
|
|
|
|
|
Ca
|
0,0004
|
0,002
|
0,0003
|
0,001
|
|
|
|
Zb
|
0,0002
|
0,02
|
0,0005
|
0,022
|
|
|
|
N
|
0,002
|
0,09
|
0,004
|
0,9
|
|
|
|
Fe
|
Matrix
|
Matrix
|
Matrix
|
|
Programma
|
Fe-Gietijzer
|
Fe-Cr-harde cast
|
Fe-Mn staal
|
Fe-Tool staal
|
|
Elementen
|
Min
|
Max
|
Min
|
Max
|
Min
|
Max
|
Min
|
Max
|
|
C
|
1.8
|
4.5
|
0,9
|
3.4
|
0,5
|
2.4
|
0,08
|
2.2
|
|
Si
|
0,2
|
4.7
|
0,2
|
2.5
|
0,3
|
1.7
|
0,04
|
1.5
|
|
Mn
|
0,06
|
4.7
|
0,1
|
2.4
|
5.3
|
23
|
0,04
|
1.7
|
|
P
|
0,02
|
0,8
|
0,01
|
0,3
|
0,01
|
0,2
|
0,004
|
0,07
|
|
S
|
0,003
|
0,2
|
0,01
|
0,15
|
0,006
|
0,11
|
0,001
|
0,06
|
|
Cr
|
0,03
|
10.5
|
0,4
|
34
|
0,08
|
3.8
|
1.8
|
14
|
|
Ni
|
0,05
|
6.8
|
0,05
|
32
|
0,04
|
3.5
|
0,07
|
0,55
|
|
ma
|
0,01
|
2.1
|
0,1
|
4
|
0,1
|
2
|
0,02
|
9.4
|
|
Al
|
0,002
|
0,12
|
|
|
0,008
|
0,12
|
0,005
|
1.6
|
|
Cu
|
0,06
|
2.2
|
0,06
|
1.5
|
0,02
|
0,6
|
0,04
|
0,5
|
|
Co
|
0,008
|
0,03
|
|
|
0,007
|
0,1
|
0,008
|
8
|
|
Ti
|
0,007
|
1
|
0,01
|
0,14
|
0,004
|
0,4
|
|
|
|
Nb
|
0,002
|
0,7
|
0,1
|
0,7
|
0,08
|
0,42
|
|
|
|
V
|
0,01
|
0,7
|
0,02
|
1.2
|
0,01
|
0,84
|
0,03
|
2.5
|
|
W
|
0,007
|
1
|
|
|
|
|
0,06
|
19
|
|
Pb
|
0,0002
|
0,04
|
|
|
|
|
0,0001
|
0,07
|
|
mgr
|
0,001
|
0,14
|
|
|
|
|
|
|
|
B
|
0,002
|
0,5
|
|
|
0,0009
|
0,02
|
|
|
|
sn
|
0,003
|
0,3
|
|
|
0,008
|
0,07
|
0,007
|
0,05
|
|
La
|
0,002
|
0,12
|
|
|
|
|
|
|
|
Ce
|
0,004
|
0,09
|
|
|
|
|
|
|
|
N
|
|
|
|
|
0,01
|
0,09
|
0,008
|
0,05
|
|
Te
|
0,014
|
0,016
|
|
|
|
|
|
|
|
Fe
|
Matrix
|
Matrix
|
Matrix
|
Matrix
|
|
Programma
|
Al-Si-legering
|
Al-Zn-legering
|
Al-Cu-legering
|
Al-Mg-legering
|
Pure-Al-legering
|
|
Elementen
|
Min
|
Max
|
Min
|
Max
|
Min
|
Max
|
Min
|
Max
|
Min
|
Max
|
|
Si
|
0,02
|
24
|
0,02
|
9.4
|
0,02
|
7
|
0,02
|
2.3
|
0,01
|
1.2
|
|
Fe
|
0,02
|
4
|
0,03
|
1
|
0,05
|
1.9
|
0,07
|
0,8
|
0,01
|
4
|
|
Cu
|
0,005
|
6
|
0,01
|
4.3
|
0,01
|
13
|
0,007
|
1
|
0,002
|
1
|
|
Mn
|
0,005
|
1
|
0,02
|
1
|
0,05
|
1
|
0,03
|
2.4
|
0,001
|
1
|
|
mgr
|
0,01
|
1.5
|
0,01
|
4
|
0,01
|
2.7
|
0,006
|
10.2
|
0,002
|
1
|
|
Cr
|
0,005
|
0,5
|
0,01
|
0,4
|
0,01
|
0,14
|
0,01
|
0,4
|
0,001
|
0,15
|
|
Ni
|
0,02
|
2.5
|
0,01
|
0,2
|
0,01
|
2.3
|
0,005
|
0,25
|
0,001
|
0,16
|
|
Zn
|
0,005
|
3.5
|
0,01
|
12
|
0,05
|
3.5
|
0,01
|
1
|
0,002
|
0,5
|
|
Ti
|
0,005
|
0,4
|
0,005
|
0,3
|
0,001
|
0,2
|
0,007
|
0,3
|
0,001
|
0,15
|
|
Zijn
|
0,001
|
0,2
|
|
|
|
|
0,001
|
0,009
|
|
|
|
Bi
|
0,02
|
0,6
|
0,002
|
0,6
|
0,02
|
0,6
|
0,02
|
0,6
|
0,02
|
0,6
|
|
Ca
|
0,002
|
0,03
|
|
|
|
|
|
|
|
|
|
CD
|
0,001
|
0,3
|
0,002
|
0,3
|
0,01
|
0,3
|
0,01
|
0,3
|
0,001
|
0,3
|
|
Ce
|
|
|
|
|
|
|
0,05
|
0,3
|
0,05
|
0,3
|
|
Co
|
0,003
|
0,4
|
0,01
|
0,05
|
0,03
|
0,4
|
0,03
|
0,4
|
0,009
|
0,4
|
|
Ga
|
0,005
|
0,2
|
|
|
|
|
0,009
|
0,02
|
0,002
|
0,06
|
|
La
|
|
|
|
|
|
|
0,02
|
0,12
|
0,02
|
0,12
|
|
Pb
|
0,005
|
0,5
|
0,005
|
0,5
|
0,01
|
0,5
|
0,001
|
0,5
|
0,002
|
0,5
|
|
Zb
|
0,005
|
0,4
|
|
|
0,1
|
0,4
|
|
|
|
|
|
sn
|
0,003
|
0,5
|
0,005
|
0,2
|
0,02
|
0,3
|
0,0007
|
0,2
|
0,01
|
0,2
|
|
sr
|
0,005
|
0,1
|
|
|
|
|
|
|
|
|
|
V
|
0,005
|
0,2
|
0,005
|
0,03
|
0,01
|
0,03
|
0,002
|
0,03
|
0,004
|
0,05
|
|
Zr
|
0,005
|
0,2
|
0,01
|
0,3
|
0,001
|
0,2
|
0,003
|
0,12
|
0,001
|
0,12
|
|
Pr
|
|
|
|
|
|
|
0,005
|
0,03
|
0,005
|
0,03
|
|
Nd
|
|
|
|
|
|
|
0,02
|
0,12
|
0,02
|
0,12
|
|
sm
|
|
|
|
|
|
|
0,001
|
0,006
|
0,001
|
0,006
|
|
P
|
0,002
|
0,005
|
|
|
|
|
|
|
|
|
|
Al
|
Matrix
|
Matrix
|
Matrix
|
Matrix
|
Matrix
|
|
Programma
|
Messing
|
Koper-nikkel-Zn
|
Aluminium Brons
|
Tin-lood Brons
|
|
Elementen
|
Min
|
Max
|
Min
|
Max
|
Min
|
Max
|
Min
|
Max
|
|
Zn
|
0,5
|
45
|
0,01
|
0,8
|
0,04
|
7
|
0,003
|
11.3
|
|
Zn
|
|
|
18
|
33,5
|
|
|
|
|
|
Pb
|
0,01
|
6
|
0,002
|
1.3
|
0,002
|
0,12
|
0,001
|
21
|
|
sn
|
0,009
|
9.5
|
0,009
|
5.8
|
0,003
|
2.5
|
0,005
|
19
|
|
P
|
0,002
|
0,2
|
0,003
|
0,07
|
0,002
|
0,2
|
0,001
|
1
|
|
Mn
|
0,001
|
5.3
|
0,0009
|
1.8
|
0,001
|
2.4
|
0,001
|
0,4
|
|
Fe
|
0,02
|
3
|
0,03
|
2.7
|
0,005
|
6
|
0,003
|
1
|
|
Ni
|
0,009
|
1.8
|
5.5
|
34
|
0,002
|
6
|
0,001
|
5
|
|
Si
|
0,001
|
4.6
|
0,0009
|
0,8
|
0,004
|
0,3
|
0,002
|
1.4
|
|
mgr
|
0,001
|
0,01
|
0,003
|
0,7
|
|
|
|
|
|
Cr
|
0,001
|
0,2
|
0,0003
|
1.8
|
|
|
|
|
|
Te
|
|
|
|
|
|
|
|
|
|
Als
|
0,001
|
0,2
|
0,003
|
0,05
|
0,001
|
0,03
|
0,004
|
0,2
|
|
Zb
|
0,001
|
0,4
|
|
|
0,001
|
0,1
|
0,001
|
0,6
|
|
CD
|
0,001
|
0,02
|
|
|
0,001
|
0,01
|
|
|
|
Bi
|
0,002
|
5.5
|
0,001
|
0,1
|
0,002
|
0,12
|
0,006
|
1
|
|
Ag
|
0,007
|
0,1
|
0,002
|
0,1
|
|
|
0,001
|
0,06
|
|
Zijn
|
|
|
|
|
|
|
|
|
|
Co
|
0,004
|
0,5
|
0,007
|
0,3
|
|
|
0,001
|
0,2
|
|
Al
|
0,001
|
6.7
|
0,0009
|
2
|
3.0
|
12
|
0,01
|
0,6
|
|
S
|
0,001
|
0,15
|
0,0004
|
0,08
|
|
|
0,001
|
0,5
|
|
B
|
0,002
|
0,005
|
0,003
|
0,009
|
|
|
|
|
|
Ti
|
|
|
0,003
|
0,15
|
|
|
|
|
|
Se
|
0,003
|
1.4
|
|
|
|
|
0,005
|
0,5
|
|
Cu
|
Matrix
|
Matrix
|
Matrix
|
Matrix
|
|
Programma
|
Rood Koper
|
Wees-brons
|
Si-Brons
|
|
Elementen
|
Min
|
Max
|
Min
|
Max
|
Min
|
Max
|
|
Zn
|
0,001
|
0,3
|
0,005
|
0,23
|
0,2
|
6
|
|
Zn
|
|
|
|
|
|
|
|
Pb
|
0,001
|
1.5
|
0,005
|
0,3
|
0,01
|
0,8
|
|
sn
|
0,001
|
0,3
|
0,005
|
0,18
|
0,05
|
0,7
|
|
P
|
0,001
|
0,02
|
|
|
0,005
|
0,08
|
|
Mn
|
0,0001
|
0,1
|
0,005
|
0,08
|
0,2
|
1.8
|
|
Fe
|
0,001
|
0,2
|
0,02
|
0,28
|
0,1
|
1.7
|
|
Ni
|
0,001
|
0,5
|
0,005
|
0,35
|
0,05
|
1
|
|
Si
|
|
|
0,02
|
0,3
|
1.5
|
5
|
|
mgr
|
0,001
|
0,01
|
|
|
0,002
|
0,01
|
|
Cr
|
0,001
|
0,03
|
0,002
|
0,006
|
|
|
|
Te
|
0,005
|
0,05
|
|
|
|
|
|
Als
|
0,005
|
0,3
|
|
|
0,005
|
0,08
|
|
Zb
|
0,005
|
0,35
|
|
|
0,005
|
0,07
|
|
CD
|
0,001
|
0,03
|
|
|
|
|
|
Bi
|
0,001
|
0,07
|
|
|
0,002
|
0,02
|
|
Ag
|
0,006
|
0,05
|
|
|
|
|
|
Zijn
|
|
|
0,32
|
3.2
|
|
|
|
Co
|
0,001
|
0,05
|
0,15
|
2
|
|
|
|
Al
|
0,002
|
0,02
|
0,02
|
0,2
|
0,02
|
0,35
|
|
S
|
0,001
|
0,05
|
|
|
0,005
|
0,02
|
|
B
|
0,001
|
0,03
|
|
|
|
|
|
Se
|
0,001
|
0,06
|
|
|
|
|
|
Cu
|
Matrix
|
Matrix
|
Matrix
|
Opmerking:
l Dit programmablad wordt ingevuld volgens de daadwerkelijke contractbehoefte van de klant.
l Als klanten standaardmonstervereisten hebben, geef dan monsternummers op en koop ze zelf. Als het verkooppersoneel het koopt, worden de standaardmonsters afzonderlijk vanuit Wuxi verzonden.
l Als de klant een speciale toepassing gebruikt en bereid is monsters te leveren voor het ontwikkelen van de curve, moet de klant de nauwkeurige inhoud van het monsterelement opgeven en de uniformiteit van het monster garanderen, maar deze curve kan dat niet doen.fungeren als acceptatie-index van het instrument.
4.Laboratoriumomgeving
1)Milieuvereiste
Het instrument moet in een speciaal laboratorium worden geplaatst met een binnenruimte van meer dan 10 vierkante meter, en ervoor zorgen dat er in het laboratorium geen schadelijk, ontvlambaar en corrosief gas aanwezig is.
Let op: het is verboden dit instrument in een chemisch analyselaboratorium te plaatsen.
Werktemperatuur: 10℃~30℃, en schommelingen in de kamertemperatuur binnen 3 uur zijn minder dan 2 graden. het laboratorium is verplicht airconditioning te installeren.
Opslagtemperatuur: 0℃~45℃
Relatieve vochtigheid van de omgeving: 20% ~ 80%. Voor natte ruimtes is een luchtontvochtiger vereist.
Als niet aan de bovenstaande vereisten wordt voldaan, kan dit de levensduur en de meetnauwkeurigheid van het instrument beïnvloeden.
2)Stroombehoefte
Voeding: eenfasig 220 + 20V, 1KVA.
Zorg voor normaal gebruik van de Innovate NJ-QP880 spectrometer. Installeer een spanningsregelaar met 1 kVA tot 3 kVA eenfasig 220 V AC.
Zorg voor een betrouwbaar gebruik van het instrument. Bereid een enkele aardedraad voor het instrument voor en de aardingsweerstand is minder dan 4 ohm.
3)Argon-vereiste
Zuiverheid≥99,999%, zuurstofgehalte≤2ppm, H2Ocontent≤5ppm, (de argongasfles kan niet in de open lucht worden opgeslagen en de regen is ten strengste verboden.)
Als er geen argon met een hoge zuiverheid is, wordt het aanbevolen om een argonreiniger te gebruiken.
Argongasstroom: standby-stroom ca. 0,1 l/min, stroom behouden ca. 0,1 l/min(0,4-0,5)L/min, excitatiestroom ca. 3,5 l/min.
Argongasgestuurde druk: 0,5 MPa.
4)Argon-verbindingsbuis
Het is noodzakelijk om de speciale roestvrijstalen argonverbindingsbuis te gebruiken.
5) Uitlaatfles
Het uitlaatgas van het instrument wordt via een PVC-verbeteringsbuis (binnendiameter 14 mm) in een filterfles afgevoerd. Moet op tijd worden schoongemaakt en vervangen.
6)Monstervoorbereiding
Voor monsters op ijzerbasis moeten de monsters worden voorbereid met een speciaal maalmechanisme, een dubbele schijfslijpmachine en een gemalen slijpmachine die nodig is voor het malen op het oppervlak van ijzer- en staalmonsters. Het witte gietijzermonster moet uniform zijn.
De gebruiker moet een snijmachine voorbereiden voor de behandeling van monsters die niet geschikt zijn voor spectroscopische analyse.
De monsters moeten uniform zijn, geen poriën en geen gietfouten, het oppervlak moet glad zijn, geen oxide, geen olievlekken en geen bramen.
7)Standaard monstervereiste
Er wordt willekeurig één standaardmonster gegeven om de algehele spectrale curve van het instrument te corrigeren. Bovendien moeten gebruikers extra geschikte standaardmonsters voorbereiden voor hun eigen producttypes voor het kalibreren van instrumentele analysecurves.
8)Computer- en printervereisten
Bereid een computer met conventionele configuratie, geheugen van 1 GB of meer, CPU dual core 1,8 G Hz of meer, voor om de Innovate T5 spectrometeranalysesoftware te installeren.
Bereid een printer voor om de analyserapporten af te drukken.
Uw bericht moet tussen de 20-3.000 tekens bevatten!
Dutch
