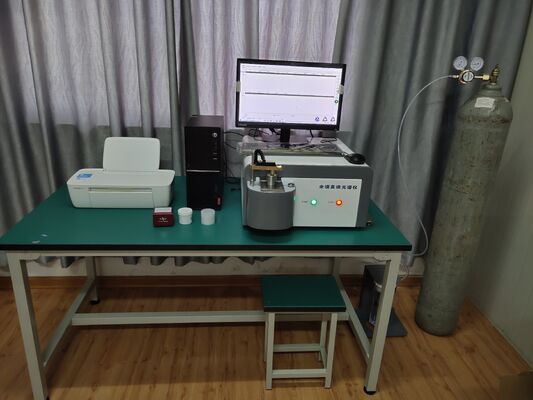

HXRF-QP880 Digitale optische emissie spectroscopie analysator Automatische optische kalibratie Wolfram elektrode metaal materiaal testmachine
1.Instrumentenoverzicht
HXRF-QP880 Full Spectrum Optical Emission Spectrometer is gebaseerd op de internationale standaard voor ontwerp- en productietechnologie.Het maakt gebruik van het meest geavanceerde CMOS signaalverwerving apparaat van Japan Hamamatsu Co.Elke CMOS kan het aantal vonken afzonderlijk instellen.Deze CMOS spectrometer is niet alleen bevatten de functie van het volledige spectrum van CCD spectrometer, maar hebben ook de voordelen van PMT spectrometer die een zeer lage detectie limiet voor niet-metalen elementenHet ontwerp van de gehele machine is redelijk. Het heeft ook vele voordelen zoals eenvoudige bediening, hoge nauwkeurigheid testresultaat, langdurige stabiliteit, enz.
1)Belangrijkste technische parameters
|
Toepassingsgebied
|
Metallurgie, gieterij, machinebouw, wetenschappelijk onderzoek, inspectie van grondstoffen, automobiel, petrochemie, scheepsbouw, elektriciteit, luchtvaart, kernenergie, smelt van metalen en niet-ferrometalen,verwerkings- en hergebruikingsindustrie.
|
|
Analysematrix
|
Fe, Al, Cu, Zn, Ni, Mg, Pb enz.
|
|
Optisch systeem
|
Para-Runge-Roland cirkelvormig volspektraal vacuümoptisch systeem
|
|
Golflengtebereik
|
160 tot 580 nm
|
|
Grietfocallengte
|
401 mm
|
|
Detector
|
CMOS-array met hoge prestaties
|
|
Lichtbrontype
|
Digitale lichtbron.
|
|
Frequentie van ontlading
|
100-1000 Hz
|
|
Ontladingsstroom
|
Maximaal 400A
|
|
Werkkracht
|
AC220V 50/60Hz 1200W
|
|
Tijd voor analyse
|
Afhankelijk van het soort monster, normaal gesproken ongeveer 20s.
|
|
Elektrodentype
|
wolfraamsprayelektrode
|
|
Analytische kloof
|
4 mm
|
|
Andere functies
|
Temperatuur, software automatische controle druk, communicatie monitoring.
|
2)Belangrijkste technische kenmerken
|
Hoogwaardig optisch systeem
|
The arc flame generated by the excitation of optical system is directly introduced into the vacuum optical chamber by the lens which realizes the optical path through and effectively reduces the loss of the optical path.
|
|
Een CMOS-detector met hoge precisie kan nauwkeurig de niet-metalen elementen zoals C, P, S, As, B, N en alle soorten metalen elementen meten.
|
|
De testresultaten zijn nauwkeurig, reproduceerbaar en stabiel op lange termijn.
|
|
Automatische kalibratie van optische paden
|
Automatische kalibratie van het optische pad. Automatische scanning van de spectrale lijnen van het optische systeem om de juistheid van de ontvangst te waarborgen en de vervelende piek scanning te elimineren.
|
|
Het instrument identificeert automatisch een bepaalde spectrallijn en vergelijkt deze met de oorspronkelijke opslaglijn, bepaalt de driftpositie,en vindt de huidige pixel positie van de analytische lijn voor de meting.
|
|
Ontwerp van een verstopte lens
|
Het vacuümoptische systeem heeft een uniek incidentvenster en een vacuümisolatie die in de werkende toestand van het vacuümsysteem kan worden gebruikt.De optische lens heeft een verstopte lensstructuur die handig is voor dagelijks reinigen en onderhouden.
|
|
Open Spark Table
|
Het flexibele ontwerp van de steekproefklem van de open fakketafel is ontworpen om te voldoen aan de steekproefanalyse voor verschillende vormen en maten op de klantlocatie.
|
|
De minimale analyse van de draad kan 3 mm bereiken met behulp van een kleine monsterklem.
|
|
Jetelektrode technologie
|
Met behulp van de meest geavanceerde spray elektrode technologie in de wereld en met behulp van wolfraam elektrode.Dus het opwindingspunt zal niet in contact met de buitenlucht tijdens het opwindingsproces en de opwinding nauwkeurigheid zal worden verbeterd.
|
|
Door een uniek argongasontwerp wordt het argongasverbruik aanzienlijk verminderd en worden de kosten van de klant bespaard.
|
|
Geïntegreerde gaspadmodule
|
Het luchtpadsysteem gebruikt het onderhoudsvrije ontwerp van de gaspadmodule in plaats van het magnetoventil en de stroommeter.De zelfblowing functie van de elektrode creëert een goede omgeving voor de opwinding.
|
|
Digitale opwinding lichtbron
|
De digitale opwinding lichtbron neemt de meest geavanceerde plasma opwinding lichtbron in de wereld.
|
|
De volledige digitale excitatiepuls wordt gebruikt om de ultrahoge resolutie en hoge stabiliteit van het monsterplasma te garanderen.
|
|
De parameters van de lichtbron kunnen willekeurig worden aangepast om aan de opwindingseisen van verschillende materialen te voldoen.
|
|
Hoge snelheidsgegevensverwerving
|
Het instrument heeft een CMOS-detector met hoge prestaties en elk CMOS-systeem heeft de functie om de gegevens te verzamelen en te analyseren.Het kan automatisch monitoren en controleren van de werking van de modules zoals temperatuur, vacuüm, argondruk, lichtbron, opwindingskamer enz.
|
|
Ethernet-gegevensoverdracht
|
De Ethernet-kaart en het TCP/IP-protocol worden gebruikt tussen de computer en de spectrometer om de nadelen van elektromagnetische interferentie en optische vezelveroudering te voorkomen.de computer en printer zijn volledig extern, wat handig is om te upgraden en te vervangen.
|
|
De status van het instrument, het meerkanaals besturingssysteem en alle instrumentparameters op afstand te controleren.
|
|
Voorgefabriceerde werkcurve
|
Met verschillende materialen en kwaliteiten van de standaardbibliotheek, de fabriek geprefabriceerde werk curve voor levering die handig is voor installatie en ingebruikname om tijdige productie.
|
|
Het analyseprogramma zal afhankelijk van de metalen en elementen verschillen.Volgens het analyseprogramma, kan de optimale testomstandigheden automatisch worden geselecteerd.
|
|
De analyseomvang is aan de specificatie gehecht en kan vrij worden getekend of uitgebreid op basis van het door de gebruiker verstrekte standaardmonster.
|
|
Snelle analyse snelheid
|
De analysesnelheid is erg snel.
|
|
Volgens verschillende analysematerialen kan het instrument door het instellen van de tijd voor het verbranden en de meettijd het beste analyse-effect met de kortste tijd bereiken.
|
|
Multi-matrix analyse
|
Het optische pad is op een kompasstructuur gebaseerd. De detectoren zijn afwisselend omhoog en omlaag geplaatst zodat alle spectrale lijnen worden ontvangen.de multi-matrix analyse kan worden gerealiseerd.
|
|
Het is gemakkelijk om matrix, materiaalsoorten en analytische elementen zonder hardware kosten aan te vullen volgens de productievereisten.
|
|
Chinees-Engels Taalsysteem
|
De instrument bedieningssoftware is volledig compatibel met het Windows 7/8/10 systeem.
|
|
De software is gemakkelijk te bedienen, zelfs zonder kennis van spectrometer en operationele ervaring.
|
2.Technische opstelling
1)Specificaties en technische parameters
|
Artikel 1
|
Indeks
|
|
Analysematrix
|
Fe, Al, Cu, Zn, Ni, Pb, Mg enz.
|
|
Tijd voor analyse
|
Afhankelijk van het soort monster, normaal gesproken is het 20s.
|
|
Optisch systeem
|
Voorlopig
|
|
Golflengtebereik
|
160～580 nm
|
|
Werkkracht
|
(220 ± 20)V AC,(50 ± 1)Hz,Eenfasige stroomvoorziening met beschermende aarding.
|
|
Werktemperatuur
|
(10～30)°C
|
|
Bergingstemperatuur
|
(0～45)°C
|
|
Werkvochtigheid
|
20% 80%
|
|
Argongaszuiverheidsvereiste
|
99.999%
|
|
Argongasinlaatdruk
|
0.5MPa
|
|
Argongasstroommeter
|
Excitatiestroom 3,5 L/min,Behoud van de doorstroming 0,4 L/min,Stand-by-stroom 0.1 L/min.
|
|
Maximale opwindingskracht
|
400VA
|
|
Gemiddeld standbyvermogen
|
100VA
|
|
Lichtbrontype
|
Impulssynthese van alle digitale lichtbronnen (programmabele pulssynthese van alle digitale lichtbronnen)
|
|
Frequentie van ontlading
|
Maximaal 1000 Hz
|
|
Ontladingsstroom
|
Maximaal 400A
|
|
Ontstekingspuls
|
1～14 kV
|
|
Spark-opwindingspuls
|
20～230 V
|
|
Arc Excitatie puls
|
20～60 V
|
|
De diameter van het gat van de vonktafel
|
13 mm
|
2)Optisch systeem
Ik... Volledig spectrum optisch systeem met lpa-Runge structuur
Ik... Golflengte bereik: 160～580 nm
Ik... Meerdere CMOS-detectoren met hoge prestaties
Ik... Weerstand tegen temperatuurverandering in het milieu
Ik... Geïntegreerde optische kamerontwerp, CMOS-detector zorgt voor korte golven om de beste prestaties te bereiken.
Ik... Constante temperatuurcontrole van de optische kamer.°C.
3)Voorbeelden van de Spark Table
Ik... Het speciale ontwerp van de opwindingskamer maakt het schoonmaken van de opwindingskamer van het monster gemakkelijker.
Ik... The optimized argon gas path is designed to ensure the effective cooling of the firing station and the effective entry of metal dust into the filter during the excitation process which makes the sample excitation more stable and greatly reduces the intake of metal dust by the human bodyHet is bedoeld om de gezondheid en veiligheid van de gebruikers te beschermen.
Ik... Een kleinere opwekkingsruimte die minder argon verbruikt.
Ik... Voor een eenvoudig te gebruiken monstersysteem.
Ik... De elektrode heeft de functie van zelfblowing waardoor de levensduur van de elektrode langer is en de elektrode veel gemakkelijker schoon te maken.
Ik... De grootte van de geexciteerde porie van 13 mm is gunstiger voor de monsteranalyse.
Ik... De open monstergenerator kan worden gebruikt voor de analyse van monsters van verschillende grootte en vorm.
Ik... Het ontwerp van de lensstructuur maakt het ontmantelen en vegen van de lens gemakkelijker en argonwassen kan de reinigingscyclus van de lens verlengen.
4)Digitale lichtbron
Ik... Pulssynthese volledige digitale lichtbron (programmabele puls volledige digitale lichtbron).
Ik... Hoogenergetische voorverbrandingstechnologie
Ik... Optimaal ontwerp van het besturings- en energiecircuit en perfecte ontstekingsbeveiligingsfunctie.
Ik... Voor verschillende analysemonsters moet de optimale vonk-, boog- of combinatie-excitatiegolfvorm worden bepaald.
Ik... Frequentie.Ik heb het niet gedaan.100～1000)Hz
Ik... Ontladingsstroom:max 400 A
5)Gegevensverzamelingssysteem
Ik... Hoogwaardige DSP-processor met ultra-hoge snelheid dataverwerving en besturingsfunctie.
Ik... Eenvoudige vonkverwerving en spectraal vertraging verwerving om een meer geoptimaliseerde meting van het elementengehalte te bereiken.
Ik... Externe computer (optioneel)
Ik... Hoogsnelheid Ethernet-gegevensoverdracht
6)Analysesoftware
Ik... Software voor grafische analyse op basis van Windows-besturingssysteem, handig en praktisch.
Ik... Volledige automatische systeemdiagnostiek.
Ik... Perfecte databasebeheerfunctie, makkelijk om gegevens te vragen en samen te vatten.
Ik... Intelligente correctiealgoritme om de stabiliteit en betrouwbaarheid van het instrument te waarborgen.
Ik... Volledige spectrale lijninformatie en interferentie deductie algoritme om een nauwkeurigere analyse te garanderen.
Ik... Aanpassen aan het nieuwste Windows besturingssysteem.
7)Lijst van hoofdcomponenten en oorsprong
|
- Nee, dat is niet waar.
|
Naam
|
Merken
|
Oorsprong
|
|
1
|
CMOS-array
|
HAMAMATSU
|
Japan
|
|
2
|
Gratten
|
Zeiss
|
Duitsland
|
|
3
|
Optische bril
|
Zeiss
|
Duitsland
|
|
4
|
Optische vezels
|
Agilent
|
China
|
|
5
|
Gespleten
|
Lenoxlaser
|
China
|
|
6
|
Filter
|
TDK
|
Japan
|
|
7
|
Druksensor
|
SSI
|
China
|
|
8
|
Bloc van de klep
|
Airtac
|
Zuid-Korea
|
|
9
|
Digitale lichtbron modulair
|
Nuojin
|
Nuojin
|
|
10
|
Meestercontrole en gegevensverwerving
|
Nuojin
|
Nuojin
|
|
11
|
Vacuümoptisch systeem
|
Nuojin
|
Nuojin
|
|
12
|
Brandstationsmodule
|
Nuojin
|
Nuojin
|
|
13
|
Systeemsoftware
|
Nuojin
|
Nuojin
|
|
14
|
Computer
|
Lenk ovo
|
China
|
|
15
|
Drukker
|
HP
|
China
|
|
16
|
Standaardmonsters
|
National Standard.
|
Chinese of buitenlandse merken
|
3.Analyseelementen en bereik
|
Programma
|
met een vermogen van niet meer dan 10 kW
|
met een breedte van niet meer dan 600 mm
|
Fe-Cr-staal
|
|
Elementen
|
Min.
|
Maximaal
|
Min.
|
Maximaal
|
Min.
|
Maximaal
|
|
C
|
0.0006
|
1.3
|
0.008
|
2.5
|
0.04
|
2.2
|
|
- Jawel.
|
0.01
|
3.9
|
0.09
|
4
|
0.1
|
1.4
|
|
Deeltjes
|
0.03
|
2.1
|
0.12
|
16
|
0.1
|
1.5
|
|
P
|
0.002
|
0.12
|
0.003
|
0.3
|
0.006
|
0.05
|
|
S
|
0.002
|
0.16
|
0.001
|
0.4
|
0.001
|
0.3
|
|
Cr
|
0.01
|
4.5
|
7.4
|
32
|
7.8
|
24
|
|
Ni
|
0.004
|
4.4
|
0.8
|
48
|
0.09
|
4.2
|
|
Mo.
|
0.0004
|
1.3
|
0.08
|
4.2
|
0.02
|
1
|
|
Al
|
0.003
|
1.5
|
0.005
|
1.7
|
0.1
|
1.7
|
|
C.
|
0.0002
|
0.5
|
0.05
|
4.5
|
0.02
|
0.5
|
|
Co.
|
0.001
|
0.5
|
0.008
|
17
|
0.01
|
0.5
|
|
Ti
|
0.002
|
1.2
|
0.005
|
1.1
|
0.006
|
0.4
|
|
Nb
|
0.002
|
0.3
|
0.02
|
2
|
|
|
|
V
|
0.0003
|
0.9
|
0.02
|
9.5
|
0.03
|
1.1
|
|
W
|
0.03
|
2.1
|
0.002
|
4.1
|
0.05
|
0.7
|
|
Pb
|
0.0003
|
0.03
|
0.0001
|
0.02
|
|
|
|
B.
|
0.0006
|
0.02
|
0.0007
|
0.02
|
|
|
|
Sn
|
0.001
|
0.09
|
0.0003
|
0.05
|
|
|
|
Zn
|
0.002
|
0.04
|
0.006
|
0.008
|
|
|
|
Als
|
0.0007
|
0.1
|
0.0004
|
0.04
|
|
|
|
Bi
|
0.0001
|
0.01
|
0.00004
|
0.003
|
|
|
|
Zr
|
0.004
|
0.35
|
|
|
|
|
|
Ca.
|
0.0004
|
0.002
|
0.0003
|
0.001
|
|
|
|
Sb
|
0.0002
|
0.02
|
0.0005
|
0.022
|
|
|
|
N
|
0.002
|
0.09
|
0.004
|
0.9
|
|
|
|
Fe
|
Matrix
|
Matrix
|
Matrix
|
|
Programma
|
van gietijzer
|
Gemaakt van Fe-Cr-hard
|
Fe-Mn staal
|
met een breedte van niet meer dan 600 mm
|
|
Elementen
|
Min.
|
Maximaal
|
Min.
|
Maximaal
|
Min.
|
Maximaal
|
Min.
|
Maximaal
|
|
C
|
1.8
|
4.5
|
0.9
|
3.4
|
0.5
|
2.4
|
0.08
|
2.2
|
|
- Jawel.
|
0.2
|
4.7
|
0.2
|
2.5
|
0.3
|
1.7
|
0.04
|
1.5
|
|
Deeltjes
|
0.06
|
4.7
|
0.1
|
2.4
|
5.3
|
23
|
0.04
|
1.7
|
|
P
|
0.02
|
0.8
|
0.01
|
0.3
|
0.01
|
0.2
|
0.004
|
0.07
|
|
S
|
0.003
|
0.2
|
0.01
|
0.15
|
0.006
|
0.11
|
0.001
|
0.06
|
|
Cr
|
0.03
|
10.5
|
0.4
|
34
|
0.08
|
3.8
|
1.8
|
14
|
|
Ni
|
0.05
|
6.8
|
0.05
|
32
|
0.04
|
3.5
|
0.07
|
0.55
|
|
Mo.
|
0.01
|
2.1
|
0.1
|
4
|
0.1
|
2
|
0.02
|
9.4
|
|
Al
|
0.002
|
0.12
|
|
|
0.008
|
0.12
|
0.005
|
1.6
|
|
C.
|
0.06
|
2.2
|
0.06
|
1.5
|
0.02
|
0.6
|
0.04
|
0.5
|
|
Co.
|
0.008
|
0.03
|
|
|
0.007
|
0.1
|
0.008
|
8
|
|
Ti
|
0.007
|
1
|
0.01
|
0.14
|
0.004
|
0.4
|
|
|
|
Nb
|
0.002
|
0.7
|
0.1
|
0.7
|
0.08
|
0.42
|
|
|
|
V
|
0.01
|
0.7
|
0.02
|
1.2
|
0.01
|
0.84
|
0.03
|
2.5
|
|
W
|
0.007
|
1
|
|
|
|
|
0.06
|
19
|
|
Pb
|
0.0002
|
0.04
|
|
|
|
|
0.0001
|
0.07
|
|
Mg
|
0.001
|
0.14
|
|
|
|
|
|
|
|
B.
|
0.002
|
0.5
|
|
|
0.0009
|
0.02
|
|
|
|
Sn
|
0.003
|
0.3
|
|
|
0.008
|
0.07
|
0.007
|
0.05
|
|
- Ik weet het.
|
0.002
|
0.12
|
|
|
|
|
|
|
|
De
|
0.004
|
0.09
|
|
|
|
|
|
|
|
N
|
|
|
|
|
0.01
|
0.09
|
0.008
|
0.05
|
|
De
|
0.014
|
0.016
|
|
|
|
|
|
|
|
Fe
|
Matrix
|
Matrix
|
Matrix
|
Matrix
|
|
Programma
|
Al-Si-legering
|
Al-Zn-legering
|
Al-Cu-legering
|
Al-Mg-legering
|
zuivere aluminiumlegering
|
|
Elementen
|
Min.
|
Maximaal
|
Min.
|
Maximaal
|
Min.
|
Maximaal
|
Min.
|
Maximaal
|
Min.
|
Maximaal
|
|
- Jawel.
|
0.02
|
24
|
0.02
|
9.4
|
0.02
|
7
|
0.02
|
2.3
|
0.01
|
1.2
|
|
Fe
|
0.02
|
4
|
0.03
|
1
|
0.05
|
1.9
|
0.07
|
0.8
|
0.01
|
4
|
|
C.
|
0.005
|
6
|
0.01
|
4.3
|
0.01
|
13
|
0.007
|
1
|
0.002
|
1
|
|
Deeltjes
|
0.005
|
1
|
0.02
|
1
|
0.05
|
1
|
0.03
|
2.4
|
0.001
|
1
|
|
Mg
|
0.01
|
1.5
|
0.01
|
4
|
0.01
|
2.7
|
0.006
|
10.2
|
0.002
|
1
|
|
Cr
|
0.005
|
0.5
|
0.01
|
0.4
|
0.01
|
0.14
|
0.01
|
0.4
|
0.001
|
0.15
|
|
Ni
|
0.02
|
2.5
|
0.01
|
0.2
|
0.01
|
2.3
|
0.005
|
0.25
|
0.001
|
0.16
|
|
Zn
|
0.005
|
3.5
|
0.01
|
12
|
0.05
|
3.5
|
0.01
|
1
|
0.002
|
0.5
|
|
Ti
|
0.005
|
0.4
|
0.005
|
0.3
|
0.001
|
0.2
|
0.007
|
0.3
|
0.001
|
0.15
|
|
Wees.
|
0.001
|
0.2
|
|
|
|
|
0.001
|
0.009
|
|
|
|
Bi
|
0.02
|
0.6
|
0.002
|
0.6
|
0.02
|
0.6
|
0.02
|
0.6
|
0.02
|
0.6
|
|
Ca.
|
0.002
|
0.03
|
|
|
|
|
|
|
|
|
|
Cd
|
0.001
|
0.3
|
0.002
|
0.3
|
0.01
|
0.3
|
0.01
|
0.3
|
0.001
|
0.3
|
|
De
|
|
|
|
|
|
|
0.05
|
0.3
|
0.05
|
0.3
|
|
Co.
|
0.003
|
0.4
|
0.01
|
0.05
|
0.03
|
0.4
|
0.03
|
0.4
|
0.009
|
0.4
|
|
Ga.
|
0.005
|
0.2
|
|
|
|
|
0.009
|
0.02
|
0.002
|
0.06
|
|
- Ik weet het.
|
|
|
|
|
|
|
0.02
|
0.12
|
0.02
|
0.12
|
|
Pb
|
0.005
|
0.5
|
0.005
|
0.5
|
0.01
|
0.5
|
0.001
|
0.5
|
0.002
|
0.5
|
|
Sb
|
0.005
|
0.4
|
|
|
0.1
|
0.4
|
|
|
|
|
|
Sn
|
0.003
|
0.5
|
0.005
|
0.2
|
0.02
|
0.3
|
0.0007
|
0.2
|
0.01
|
0.2
|
|
Sr.
|
0.005
|
0.1
|
|
|
|
|
|
|
|
|
|
V
|
0.005
|
0.2
|
0.005
|
0.03
|
0.01
|
0.03
|
0.002
|
0.03
|
0.004
|
0.05
|
|
Zr
|
0.005
|
0.2
|
0.01
|
0.3
|
0.001
|
0.2
|
0.003
|
0.12
|
0.001
|
0.12
|
|
Pr.
|
|
|
|
|
|
|
0.005
|
0.03
|
0.005
|
0.03
|
|
- Ja.
|
|
|
|
|
|
|
0.02
|
0.12
|
0.02
|
0.12
|
|
Sm
|
|
|
|
|
|
|
0.001
|
0.006
|
0.001
|
0.006
|
|
P
|
0.002
|
0.005
|
|
|
|
|
|
|
|
|
|
Al
|
Matrix
|
Matrix
|
Matrix
|
Matrix
|
Matrix
|
|
Programma
|
met een gewicht van niet meer dan 10 kg
|
koper-nikkel-Zn
|
Aluminium, brons
|
Zinnelood, brons
|
|
Elementen
|
Min.
|
Maximaal
|
Min.
|
Maximaal
|
Min.
|
Maximaal
|
Min.
|
Maximaal
|
|
Zn
|
0.5
|
45
|
0.01
|
0.8
|
0.04
|
7
|
0.003
|
11.3
|
|
Zn
|
|
|
18
|
33.5
|
|
|
|
|
|
Pb
|
0.01
|
6
|
0.002
|
1.3
|
0.002
|
0.12
|
0.001
|
21
|
|
Sn
|
0.009
|
9.5
|
0.009
|
5.8
|
0.003
|
2.5
|
0.005
|
19
|
|
P
|
0.002
|
0.2
|
0.003
|
0.07
|
0.002
|
0.2
|
0.001
|
1
|
|
Deeltjes
|
0.001
|
5.3
|
0.0009
|
1.8
|
0.001
|
2.4
|
0.001
|
0.4
|
|
Fe
|
0.02
|
3
|
0.03
|
2.7
|
0.005
|
6
|
0.003
|
1
|
|
Ni
|
0.009
|
1.8
|
5.5
|
34
|
0.002
|
6
|
0.001
|
5
|
|
- Jawel.
|
0.001
|
4.6
|
0.0009
|
0.8
|
0.004
|
0.3
|
0.002
|
1.4
|
|
Mg
|
0.001
|
0.01
|
0.003
|
0.7
|
|
|
|
|
|
Cr
|
0.001
|
0.2
|
0.0003
|
1.8
|
|
|
|
|
|
De
|
|
|
|
|
|
|
|
|
|
Als
|
0.001
|
0.2
|
0.003
|
0.05
|
0.001
|
0.03
|
0.004
|
0.2
|
|
Sb
|
0.001
|
0.4
|
|
|
0.001
|
0.1
|
0.001
|
0.6
|
|
Cd
|
0.001
|
0.02
|
|
|
0.001
|
0.01
|
|
|
|
Bi
|
0.002
|
5.5
|
0.001
|
0.1
|
0.002
|
0.12
|
0.006
|
1
|
|
Ag
|
0.007
|
0.1
|
0.002
|
0.1
|
|
|
0.001
|
0.06
|
|
Wees.
|
|
|
|
|
|
|
|
|
|
Co.
|
0.004
|
0.5
|
0.007
|
0.3
|
|
|
0.001
|
0.2
|
|
Al
|
0.001
|
6.7
|
0.0009
|
2
|
3.0
|
12
|
0.01
|
0.6
|
|
S
|
0.001
|
0.15
|
0.0004
|
0.08
|
|
|
0.001
|
0.5
|
|
B.
|
0.002
|
0.005
|
0.003
|
0.009
|
|
|
|
|
|
Ti
|
|
|
0.003
|
0.15
|
|
|
|
|
|
- Ja.
|
0.003
|
1.4
|
|
|
|
|
0.005
|
0.5
|
|
C.
|
Matrix
|
Matrix
|
Matrix
|
Matrix
|
|
Programma
|
Rood koper
|
B-bronzen
|
Si-bronzen
|
|
Elementen
|
Min.
|
Maximaal
|
Min.
|
Maximaal
|
Min.
|
Maximaal
|
|
Zn
|
0.001
|
0.3
|
0.005
|
0.23
|
0.2
|
6
|
|
Zn
|
|
|
|
|
|
|
|
Pb
|
0.001
|
1.5
|
0.005
|
0.3
|
0.01
|
0.8
|
|
Sn
|
0.001
|
0.3
|
0.005
|
0.18
|
0.05
|
0.7
|
|
P
|
0.001
|
0.02
|
|
|
0.005
|
0.08
|
|
Deeltjes
|
0.0001
|
0.1
|
0.005
|
0.08
|
0.2
|
1.8
|
|
Fe
|
0.001
|
0.2
|
0.02
|
0.28
|
0.1
|
1.7
|
|
Ni
|
0.001
|
0.5
|
0.005
|
0.35
|
0.05
|
1
|
|
- Jawel.
|
|
|
0.02
|
0.3
|
1.5
|
5
|
|
Mg
|
0.001
|
0.01
|
|
|
0.002
|
0.01
|
|
Cr
|
0.001
|
0.03
|
0.002
|
0.006
|
|
|
|
De
|
0.005
|
0.05
|
|
|
|
|
|
Als
|
0.005
|
0.3
|
|
|
0.005
|
0.08
|
|
Sb
|
0.005
|
0.35
|
|
|
0.005
|
0.07
|
|
Cd
|
0.001
|
0.03
|
|
|
|
|
|
Bi
|
0.001
|
0.07
|
|
|
0.002
|
0.02
|
|
Ag
|
0.006
|
0.05
|
|
|
|
|
|
Wees.
|
|
|
0.32
|
3.2
|
|
|
|
Co.
|
0.001
|
0.05
|
0.15
|
2
|
|
|
|
Al
|
0.002
|
0.02
|
0.02
|
0.2
|
0.02
|
0.35
|
|
S
|
0.001
|
0.05
|
|
|
0.005
|
0.02
|
|
B.
|
0.001
|
0.03
|
|
|
|
|
|
- Ja.
|
0.001
|
0.06
|
|
|
|
|
|
C.
|
Matrix
|
Matrix
|
Matrix
|
Notitie:
Ik... Dit programmablad wordt ingevuld op basis van de werkelijke contractuele vereisten van de opdrachtgever.
Ik... Als klanten standaard monsters nodig hebben, verstrekken ze dan zelf hun monsters en kopen ze zelf.
Ik... Als de klant gebruik maakt van een speciale toepassing en bereid is een monster te verstrekken voor de ontwikkeling van de curve,de klant moet de nauwkeurige inhoud van het monsterelement verstrekken en de eenvormigheid van het monster waarborgen;, maar deze curve kan nietfungeert als de acceptatie-index van het instrument.
4.Laboratoriumomgeving
1)Milieueisen
Het instrument moet worden geplaatst in een speciaal laboratorium met een binnenoppervlakte van meer dan 10 vierkante meter en moet ervoor zorgen dat er geen schadelijke, ontvlambare en corrosieve gassen in het laboratorium zijn.
Waarschuwing: het is verboden dit instrument in een chemisch analyselaboratorium te plaatsen.
Werktemperatuur: 10°C～30°C, en de kamertemperatuurschommelingen binnen 3 uur minder dan 2 graden.
Bergingstemperatuur: 0°C～45°C
Relatieve luchtvochtigheid van de omgeving: 20% ~ 80%.
Indien de bovenstaande voorschriften niet worden nageleefd, kunnen de levensduur en de meetnauwkeurigheid van het instrument worden aangetast.
2)Energiebehoefte
Stroomvoorziening: enkelfase 220 + 20V, 1KVA.
Voor het normale gebruik van de Innovate NJ-QP880-spectrometer dient een spanningsregelaar met 1 kVA tot 3 kVA enkelfasige 220 V wisselstroom te worden geïnstalleerd.
Zorg voor een betrouwbaar gebruik van het instrument, bereid een enkele aardingsdraad voor het instrument en de aardingsweerstand is minder dan 4 ohm.
3)Argonvereiste
Zuiverheid ≥ 99,999%, zuurstofgehalte ≤ 2 ppm, H2O-gehalte ≤ 5 ppm,(De argongascilinder mag niet openlucht worden bewaard en het is strikt verboden in de regen.)
Als er geen argon van hoge zuiverheid is, wordt het aanbevolen om een argonreiniger te gebruiken.
Argongasstroom: standbystroom ca. 0,1 L/min, onderhoudsstroom ca.(0.4-0.5)L/min, Excitatie-stroom ca. 3,5 L/min.
Argongas met gereguleerde druk: 0,5 MPa.
4)Argonverbindingsbuis
Het is noodzakelijk de speciale argonverbindingsbuis van roestvrij staal te gebruiken.
5) Afvoerfles
De uitlaatgassen van het instrument worden door een PVC-uitbreidingsbuis (14 mm inwendige diameter) in een filterfles afgevoerd.
6)Voorbereiding van het monster
Voor monsters met een ijzerbasis moeten de monsters worden bereid met een speciaal slijpmechanisme, een dubbele schijfslijpmachine en een maalmachine.voor het slijpen op het oppervlak van monsters van ijzer en staalHet witte gietijzermonster moet uniform zijn.
De gebruiker dient een snijmachine voor de behandeling van monsters die niet geschikt zijn voor spectroscopische analyse voor te bereiden.
De monsters moeten gelijkmatig zijn, geen poriën en geen gietdefecten hebben, het oppervlak glad, geen oxide, geen olievlekken en geen boeren.
7)Standaard steekproefvereiste
Een standaardmonster wordt willekeurig gegeven om de totale spectrale curve van het instrument te corrigeren.Gebruikers moeten extra geschikte standaardmonsters voor hun eigen productsoorten voorbereiden voor kalibratie van instrumentanalysekorven..
8)Verplichting voor een computer en een printer
Voorbereiden van een computer met een conventionele configuratie, een geheugen van 1 GB of hoger, een CPU met een dual core van 1,8 GHz of hoger, om de analyse-software van de Innovate T5-spectrometer te installeren.
Bereid een printer voor op het afdrukken van de analyserapporten.
Uw bericht moet tussen de 20-3.000 tekens bevatten!
Dutch
