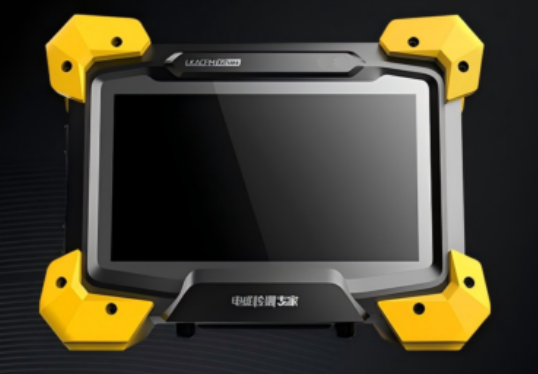

Intelligente wisselstroomveldmeting (ACFM) inspectieinstrument

Intelligente wisselstroomveldmeting (ACFM) inspectieinstrument

Toepasselijke materialen- Ferromagnetische en niet-ferromagnetische geleidende metalen, met inbegrip van koolstofstaal, roestvrij staal, aluminium, enz.

Toepassingsgebied- detectie van oppervlakte- en bijna-oppervlaktefouten in metalen constructies

Toepasselijke gebreken--- in staat om effectief oppervlakte scheuren en andere lineaire defecten op te sporen

Onderzoeksdiepte---Maximale diepte voor koolstofstaal is 3 mm; voor roestvrij staal is 5 mm; voor aluminium is 8 mm

Stabiliteit van de detectie--- Minimaal detectiepercentage van gebreken hoger dan 90%

Toegestane coatingstijden--- niet-geleidende coatings zoals verf, epoxyhars, asfalt, enz.

Verplichtingen voor de softwarefunctie:

1.     Kenmerken parameter aanbevelingsfunctie, die geschikte sondes en parameters suggereert op basis van de informatie van het gezette inspectieobject

2.     Bevat een functie voor het instellen van de gevoeligheid van het instrument, waardoor kalibratie met behulp van standaardtestblokken mogelijk is

Kenmerken functie voor de kalibratie van de dieptecoëfficiënt van een defect, waardoor de dieptecoëfficiënt kan worden ingesteld met behulp van referentietestblokken

3.     Kenmerken functie voor het instellen van de opwinding, waardoor de frequentie van de inspectie en het niveau van de opwinding op basis van het inspectieobject kunnen worden aangepast, met automatische aanpassing van de instrumentvergroting

4.     De verticale as van de inspectie-interface ondersteunt het wisselen tussen de volgmodus en de vaste modus, op elk moment verstelbaar

5.     Bevat een inspectiebeeldzoomfunctie, waardoor handmatige zoom en horizontale slepen mogelijk zijn voor het bekijken van de resultaten

6.     Kenmerken beeld reset functie, waardoor één klik herstel van vergroot of gesleept afbeeldingen

7.     Ondersteunt herhalingsfunctie voor meerdere inspectiebeelden

8.     Features markering functie. Het klikken op de markeringsknop tijdens de inspectie voegt verdelers toe aan de inspectie afbeelding voor gesegmenteerde weergave in rapporten

9.     Ondersteunt de functie voor het afmeten van defecten. Na het identificeren van een defect, kan door het selecteren van het gebied de defectlengte berekend worden op basis van encodergegevens.De oppervlakteopeningdefectdiepte kan worden berekend op basis van de variatie van het signaal Bx

10.  Ondersteunt op maat gemaakte inspectieverslagformaten en exportfunctie

11.  Ondersteunt het bekijken van inspectieverslagen, afbeeldingen en gegevens uit historische projectbestanden

Basisconfiguratie

Host-eenheid: 1 eenheid

Software voor signaalverwerving en -analyse: 1 set

Pencil Probe:1 eenheid

Standaardsonde (met encoder):1 eenheid

Probeverbindingskabel:1 eenheid

Charger: 1 set

Gebruikershandleiding van het product:1 set

Kwaliteitsdocumentatie: 1 set

Instrumentenkast:1 set

Probe met drie elementen: optioneel

Instrumentenvereisten

Maximale werktijd: 16 uur

Host afmetingen:225mm*172mm*76mm

Gewicht: < 2,1 kg

Werktemperatuur: -10 °C tot 40 °C

Werkvochtigheid:<90% relatieve luchtvochtigheid

Hardwarefunctievereisten

1.     Ondersteunt meerdere sondetypen, waaronder potloodsonde en standaardsonde

2.     Ondersteunt conventionele multi-element array sondes (optioneel)

3.     Ondersteunt hoogtemperatuursonde met synchrone temperatuurcompensatiefunctie (optioneel)

4.     Ondersteunt encoder voor realtime-opname van ruimtelijke verplaatsing tijdens inspectie

5.     Kan Bx-signaalplanweergave, Bz-signaalplanweergave, vlinderdiagram en hellingsdiagram weergeven

6.     Ondersteunt instelbare inspectiefrequentie, bereik 1kHz-10kHz

7.     Ondersteunt instelbare signaalsterkte, automatische of handmatige aanpassing

8.     Ondersteunt warm wisselen van sondes, waardoor sondes tijdens de inspectie kunnen worden gewijzigd

9.     Ondersteunt hot-swapping en ontkoppeling van de encoder

10.  Ondersteunt de knopfunctie van de sonde: knoppen op de sonde kunnen software-scanfuncties bedienen (bijv. start, stop, refresh)
