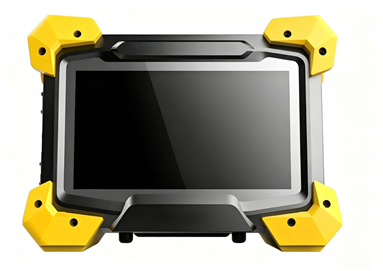

ACFM-X2 Wisselstroomveldmeet Systeem Draagbare ACFM Scheurdetector voor Metaaloppervlak Nabij-oppervlakte Defectdetectie Door Verf Epoxy Coating

ACFM-X2 wisselstroomveldmetersysteem Draagbare ACFM-scheurmelder voor het testen van metaaloppervlakte-nabijoppervlaktefouten door middel van verf met epoxycoating

Toepasselijke materialen:

Ferromagnetische en niet-ferromagnetische geleidende metalen, met inbegrip van koolstofstaal, roestvrij staal, aluminium, enz.

Toepasselijke gebreken:

met een diameter van niet meer dan 50 mm,

Stabiliteit bij detectie:

Minimaal detectiepercentage van gebreken hoger dan 90%

Toepassingsgebied

Detectie van oppervlakte- en bijna-oppervlaktefouten in metalen constructies

Inspectie diepte:

Maximale diepte voor koolstofstaal is 3 mm; voor roestvrij staal is 5 mm; voor aluminium is 8 mm

Toegestane coatingtypen:

Niet-geleidende coatings, zoals verf, epoxyhars, asfalt, enz.

Instrumentvereisten:

Maximale werktijd: 16 uur

Host afmetingen: 225mm * 172mm * 76mm

Gewicht: ≤ 2,1 kg

Operatietemperatuur: -10 °C tot 40 °C

Werkvochtigheid: ≤ 90% relatieve luchtvochtigheid

Hardwarefunctievereisten:

Ondersteunt meerdere sondetypen, waaronder potloodsonde en standaardsonde

Ondersteunt conventionele multi-element array sondes (optioneel)

Ondersteunt hoogtemperatuursonde met synchrone temperatuurcompensatiefunctie (optioneel)

Ondersteunt encoder voor realtime-opname van ruimtelijke verplaatsing tijdens inspectie

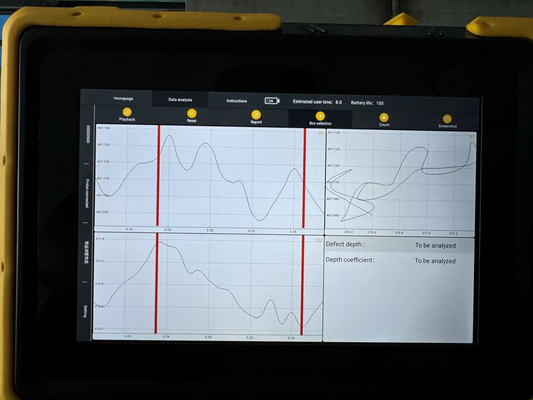

Kan Bx-signaalplanweergave, Bz-signaalplanweergave,buttertly.diagram en gradiëntdiagram weergeven

Ondersteunt instelbare inspectiefrequentie,bereik 1kHz-10kHz

Ondersteunt instelbare signaalsterkte, automatische of handmatige aanpassing

Ondersteunt warm wisselen van sondes, waardoor sondes tijdens de inspectie kunnen worden gewijzigd

Ondersteunt hot-swapping en ontkoppeling van de encoder

Scanningsfuncties (bijv. start, stop, refresh)

Ondersteunt knopfunctie van de sonde: knoppen op de sonde kunnen software bedienen

Verplichtingen voor de softwarefunctie:

De systeemsoftware draait op het Android-platform ((Chinees), en kan toestellen besturen, signalen verzamelen, analyseren, enz.

De software kan statusinformatie weergeven zoals sondeverbinding,inspectieparameters,batterijniveau Ondersteunt het maken van nieuwe projectbestanden, die basisinspectieinstellingen,inspectiegegevens,en inspectieverslagen

Ondersteunt het importeren/exporteren van projectbestanden om inspectieparameters te bekijken of in te stellen

Ondersteunt parameterinstellingen voor onderdeeltype, materiaal, coatingdikte, lasbreedte, onderdeeltemperatuur, enz.

Verplichtingen voor de softwarefunctie:

* Bevat een parameter aanbevelingsfunctie, die geschikte sondes en parameters suggereert op basis van vastgestelde informatie over het inspectieobject

* Bevat een functie voor het instellen van de gevoeligheid van het instrument, waardoor kalibratie met behulp van standaardtestblokken mogelijk is

*Features Defect diepte coëfficiënt kalibratie functie, waardoor diepte coetticient instelling met behulp van reterence test blokken

* Bevat een functie voor het instellen van de opwinding, waardoor de frequentie van de inspectie en het niveau van de opwinding op basis van het inspectieobject kunnen worden aangepast, met automatische aanpassing van de instrumentvergroting

*De verticale as van de inspectieinterface ondersteunt het schakelen tussen de volgmodus en de vaste modus, op elk moment verstelbaar

*Features inspectie beeld zoom functie,mogelijke handmatige zoom en horizontale slepen voor het bekijken van het resultaat

* Bevat een beeldresetfunctie, waarmee gezoomde of gesleepte afbeeldingen met één klik kunnen worden hersteld

* Ondersteunt de functie voor het afspelen van beelden van inspecties voor meerdere beoordelingen

* Functionaliteit van het markeren: door tijdens de inspectie op de markeringsknop te klikken worden de scheidslijnen aan de inspectieafbeelding toegevoegd voor een gesegmenteerde weergave in rapporten

* Ondersteunt de functie voor de afmeting van defecten. Na het identificeren van een defect, kan door het selecteren van het gebied de defectlengte berekenen op basis van encodergegevens.De oppervlakteopeningdefectdiepte kan worden berekend op basis van de variatie van het signaal Bx

* Ondersteunt formaat van inspectieverslag en exportfunctie

* Ondersteunt het bekijken van inspectieverslagen, afbeeldingen en gegevens uit historische projectbestanden

Basisconfiguratie

Host-eenheid:1 eenheid

Software voor signaalverwerving en -analyse: 1 set

Pencil Probe:1 eenheid

Standaardsonde (met encoder): 1 eenheid

Probeverbindingskabel: 1 eenheid

Charger: 1 set

Gebruikershandleiding: 1 set

Kwaliteitsdocumentatie:1 set

Instrumentenkas: 1 set

Probe met drie elementen: optioneel
