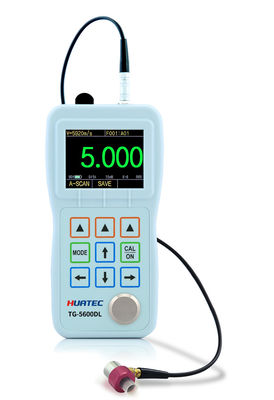

TG-5600DL Draagbare Ultrasone Dikte Meter Multi-Meetmodi P-E I-E E-E Hoge Temperatuur Bestendig Industrieel NDT Dikte Meter
HUATEC TG-5600DL is een draagbare ultrasone diktemeter. Gebaseerd op de werkingsprincipes van ultrasone meting, is de TG-5600DL in staat om de dikte van verschillende materialen met een nauwkeurigheid tot 0,001 millimeter of 0,0001 inch te meten, en wordt deze veel gebruikt in een verscheidenheid aan diktemetingstoepassingen.
Gebruikers kunnen de dikte vanaf slechts één kant van het te meten materiaal meten, zonder het werkstuk te beschadigen.

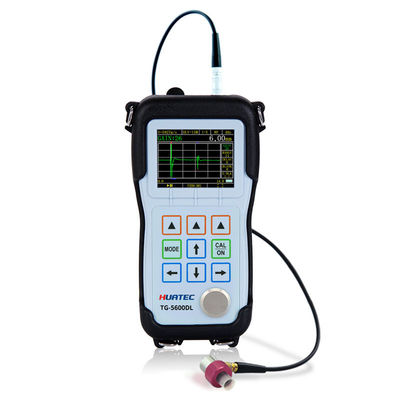

De TG-5600DL kan tegelijkertijd diktemetingen en A-scans weergeven, waardoor gebruikers golfvormen kunnen controleren. De echo-weergave helpt gebruikers de meting te beheersen, zodat het diktemeetbereik groot is, de meetwaarden correct zijn en materiaalgerelateerde meetfouten kunnen worden vermeden. De B-scan functie wordt gebruikt om het bodemprofiel van het te meten werkstuk te observeren. De sonde beweegt langs het oppervlak van het werkstuk om de doorsnede van het werkstuk weer te geven.
Deze meter kan worden gebruikt in de productie, metaalverwerkende industrie, lucht- en ruimtevaart, spoorvervoer, chemische industrie, inspectie van handelsgoederen en andere testgebieden. Naast het nauwkeurig meten van een verscheidenheid aan platen en bewerkte onderdelen, het monitoren van een verscheidenheid aan pijpen en drukvaten in productieapparatuur om hun verdunningsniveaus verder te monitoren na corrosie tijdens gebruik, wat een onmisbaar hulpmiddel is in de niet-destructieve testindustrie.
De opslagfunctie is optioneel, afhankelijk van de verschillende behoeften van klanten, en de ingebouwde datalogger met grote capaciteit kan tot 100.000 diktemetingen en 400 golfvormen opslaan. Andere functies kunnen optioneel zijn, zoals meerlaagse diktemeting, ultra-hoge resolutie, diktemeting met groot bereik, digitale ruisonderdrukking en venstermodus, binnenwandoxidelagen, realtime communicatie, multi-kanaal en andere opties.
Belangrijkste Parameters
| Specificaties Instrument |
| Werkingsprincipe |
P-E (Pulse-Echo), I-E (Interface-Echo), E-E (Echo-Echo), I-ME (Meerdere Echo's), E-EV (Echo verificatie) |
| Type Sonde |
Vertragingslijn sonde, Contact sonde, Membraan sonde, Potloodtype sonde, Onderdompelingssonde |
| Kalibratie |
Sonde nul, Snelheid kalibreren, 1-Punts kalibratie, 2-Punts kalibratie, Snelheid instellen |
| Diktebereik |
0,01 mm ~ 38 m, Afhankelijk van het geteste materiaal, de conditie van het sondeoppervlak, de temperatuur en de geselecteerde configuratie.
0,15 mm ~ 30 mm (Standaard D15A sonde, staal)
|
| Materiaalsnelheidsbereik |
310 - 18699 m/s, en kan de snelheid meten met bekende dikte |
| Resolutie |
Optioneel 0,1/ 0,01/0,001 mm |
| Frequentie Sonde |
0,5 MHz ~ 20 MHz |
| Meetunit |
mm, inch, μm, mil |
| Update Snelheid |
4 Hz, 8 Hz, 16 Hz per seconde optioneel |
| Uitschakelen |
Automatisch uitschakelen bij inactiviteit gedurende 5, 10 of 20 minuten, of handmatig |
| Type Weergave |
2,4 inch (320 × 240 dot matrix) TFT kleurenscherm LCD-scherm |
| Rectificatiemodus |
RF, RF-, VOLLEDIG, HALF+, HALF |
| Weergavemodus |
A-SCAN, B-SCAN, CIJFERS, CAPTURE, VERSCHIL, ALARM |
| Opslag |
Kan 100.000 diktewaarden en 400 parameterinstellingen opslaan (optioneel) |
|
|
|
|
| Versterking |
Laag, Gemiddeld of Hoog voor verschillende testomstandigheden |
| Weergavemodus |
Normaal, Minimum / Maximum vastleggen, DIFF/RR% |
| V-Pad Correctie |
Automatisch |
| Update Snelheid |
Selecteerbaar 4 Hz, 8 Hz, 16 Hz |
| Materiaal Snelheidsbereik |
500 tot 9999 m/s (0,0197 tot 0,3937 inch/us) |
| Talen |
Selecteerbaar Chinees, Engels, Japans |
| Alarminstellingen |
Minimum en maximum alarmen. Bereik van 0,25 mm tot 508 mm (0,010" tot 20,00"). Dynamische golfvormkleurverandering bij alarm |
| Stroomvereisten |
2 AA-batterijen |
| Bedrijfstijd |
Ongeveer 40 uur |
| Uitschakelen Instrument |
Selecteerbaar ALTIJD AAN of AUTO UIT na 5, 10, 20 minuten inactiviteit |
| Bedrijfstemperatuur |
-10°C tot +50°C (+10°F tot +120°F) |
| Afmetingen |
153 mm X 76 mm X 37 mm (H X B X D) |
| Gewicht |
280 g inclusief batterijen |
Belangrijkste Meetfuncties
• De meeste materiaalmetingen kunnen worden uitgevoerd met enkelvoudige transductoren.
• Meetbereik dikte: 0,01 mm ~ 38 m, afhankelijk van het te meten materiaal, de sonde, de oppervlaktecondities, de temperatuur en de geselecteerde configuratie.
• Bepaal de geluidssnelheid van een materiaal met onbekende geluidssnelheid
• Hoge resolutie: Normale weergave resolutie is 0,001 mm, optionele ultra-hoge resolutie kan 0,0001 mm bereiken.
• Meetunits: millimeters, inches, microns en mils.
• Hoge temperatuurmeting: temperaturen tot 500°C.
• Systeem standaard configuratiemenu: Voor gebruiksgemak is het ingesteld volgens de standaardomstandigheden voor het gebruik van de sonde van het instrument.
• Pauzefunctie: maakt nabewerkingsoperaties mogelijk. Pas alle parameters gemakkelijk aan om stabiele meetgegevens te verkrijgen.
• Volledig scherm golfvorm weergavefunctie: vergroot het echo-weergavegebied met 20%, wat de operator een grote vensterervaring biedt.
• Indicatie echo-intensiteit: Hoe sterker de echo, hoe meer indicatorbalken worden weergegeven, vooral de cijferweergave, wat nuttiger is.
• Tijdgebaseerde B-scan modus: Wordt gebruikt om het bodemprofiel van het te meten werkstuk te observeren.
• Verschil/Reductiepercentage Modus: Het dikteverschil ten opzichte van het ingestelde punt wordt weergegeven en uitgedrukt als een percentage van het reductiepercentage.
• TDG tijdvariabele versterking: De initiële puls of interface-echo kan effectief worden verminderd door de initiële versterking te verlagen, en de bodem-echo van het geteste monster kan worden verhoogd door de maximale versterking te verhogen, wat gemakkelijk te meten is.
Meetmodus: Pulse-Echo (P-E), Interface-Echo (I-E), Echo-Echo (E-E), Meervoudige echo (I-ME), Dubbele echo verificatie (E-EV)
Standaard Configuratie
| Items |
Hoeveelheid |
|
TG-5600DL
Ultrasone Dikte Meter
|
1 |
| Sonde |
1 |
| Kabel |
1 |
| Rubberen Hoes |
1 |
| Alkaline Batterijen |
- |
| Couplant Flesje |
1 |
| Koffer |
1 |
| Gebruiksaanwijzing |
1 |
| Certificaat van Kalibratie |
1 |
Optionele accessoires
| Sondes |
Kabels |
| Rubberen Hoes |
Stapblokken |
| Vertragingslijnen |
Koppelingsmiddel |
| Beschermfolie |
Software Opties |
De tabel toont de voortplantingssnelheid van ultrasone golven in verschillende veelvoorkomende materialen. Dit is alleen ter referentie. De werkelijke snelheid van deze materialen kan om verschillende redenen afwijken van de snelheid in de tabel, bijvoorbeeld materiaalsamenstelling, voorkeursoriëntatie van korrels, porositeit en temperatuur, enz. Om de beste meetnauwkeurigheid te bereiken, moet daarom eerst een monster van een specifiek materiaal worden getest om de snelheid van het specifieke materiaal te bevestigen.
Lijst Materiaalsnelheden
| Materiaal |
Snelheid (m/s) |
| Staal 20# |
5891 |
| Aluminium |
6320 |
| Chroom |
6200 |
| Koper |
4660 |
| Goud |
3251 |
| IJzer |
5930 |
| Lood |
2160 |
| Magnesium |
5806 |
| Zilver |
3607 |
| Titanium |
6098 |
| Zink |
4193 |
| Wolfraam |
5181 |
| Tin |
3320 |
| Messing |
4380 |
| Grijs Gietijzer |
4600 |
| Glas |
5766 |
| Nylon |
2610 |
| Roestvrij Staal 304 |
5334 |
| PVC |
2392 |
| Silicium |
9620 |
| Kwartsglas |
5655 |
Opmerking:Bovenstaande tabel is alleen ter referentie. Voor daadwerkelijke snelheids kalibratie, zie 6.2 snelheids kalibratie
