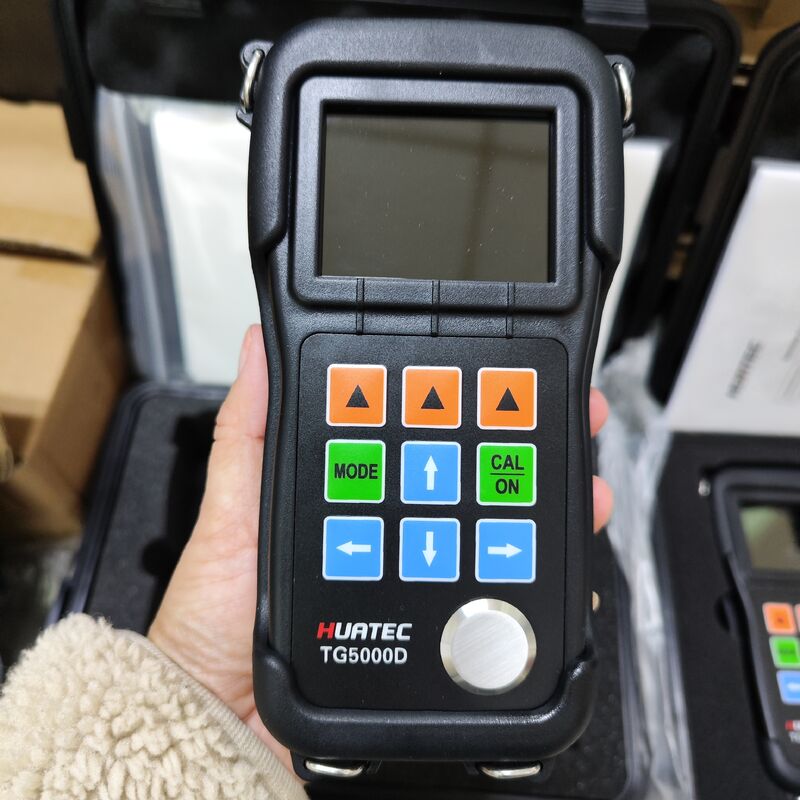

TG5000D A/B Scan Echo-Echo Thru Paint & Coating Ultrasone diktemeter

Kenmerken

TG-5000

TG-5000D

TG-5000DL

Optie Data Logger

Kleurenweergave

ü

ü

ü

Live A-Scan

ü

ü

ü

Tijdgebaseerde B-scan

ü

ü

ü

Beheersing van gain-, blanking-, gate-, range-, delay-, RF- en rectify-modes

ü

ü

ü

Echo-Echo modus

(Door verf en coatings)

X

ü

ü

Gegevenslogger

X

X

ü

ü

DataView Software

X

X

ü

ü

Specificaties van de instrumenten

Display-type

2.4" kleur OLED, 320X240pixels, contrast10,000:1

Werkingsbeginsel

Pulse echo met dubbel trans-elementduceren

Meetbereik

0.50 mm tot 508 mm ((0,02" tot 20,00"), afhankelijk van het materiaal, sonde  en de toestand van het oppervlak

Meting Resolutie

een diameter van niet meer dan 50 mm,0.1 mm (selectab)de 0,001", 0,01")

Eenheden

Inch of millimeter

Rectificatiemodi

RF+, RF-, HALF+, HALF-, VUL

Afbeeldingsmodus

Normaal, Minimum/Maximale vangst, DIFF/RR%, A-Scan, B-Scan

V-padcorrectie

Automatisch

Actualisatiepercentage

Selecteerbare 4Hz, 8Hz, 16Hz

MateriaalVersnellingsbereik

500 tot 9999m/s (0,0197 tot 0,3937in/us)

Taal

Engels

Alarminstellingen

Minimale en maximale alarmen. Bereik van 0,25 mm tot 508 mm (0,010" tot 20,00").

Energiebehoeften

2 AA-batterijen

Operatietijd

Ongeveer 40 uur

Instrument uitschakelen

Selecteerbaar ALTIJD ON of AUTO OFF na 5, 10, 20 minuten inactiviteit

Werktemperatuur

-10°C tot +50°C (+10°F tot +120°F)

Grootte

153mm x 76mm x 37mm ((H X W X D))

Gewicht

280 g, inclusief batterijen

Data logger-optiefuncties

Capaciteit

100, 000 metingen, 1000 golfvormen, 400 bestanden.

Bestandsstructuur

Rasterbestand

Rijen X Kolommen

21 x 12

CommunicatieHaven

USB 2.0 (Full Speed) -poort

Software

DataView PC-software

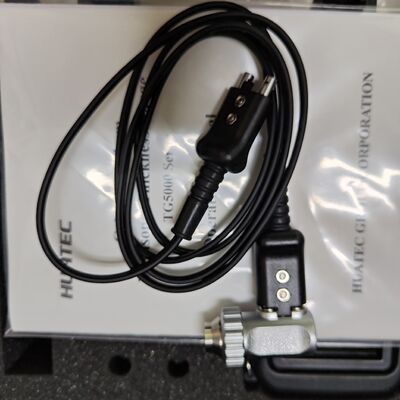

Specificaties van de TG-5000-serie sonde/transducer

Model

PT08

TC510

PT12

ZT12

PT06

PT04

GT12

Type

TG-5000
Standaard

TG-5000D/DL-norm

Standaard

van gietijzer

Kleine buis

Vingersnoot

Hoogtemperatuur

Frequentie.

5MHz

5MHz

5MHz

2MHz

7.5MHz

10MHz

5MHz

Contactdiameter

11 mm

13.5 mm

13.5 mm

17 mm

8 mm

6 mm

15 mm

MetingBereik

0.8 tot
100.0 mm

1.2 tot
200.0 mm

1.0 tot en met 200.0 mm

4.0 tot
508.0 mm

0.8 tot
30.0 mm

0.7 tot en met 12.0 mm

4.0 tot
80.0 mm

TemperatuurBereik

- 10 tot 70°C

- 10 tot
70°C

- 10 tot 70°C

- 10 tot 70°C

- 10 tot
70°C

- 10 tot 70°C

- 20 tot 300°C
