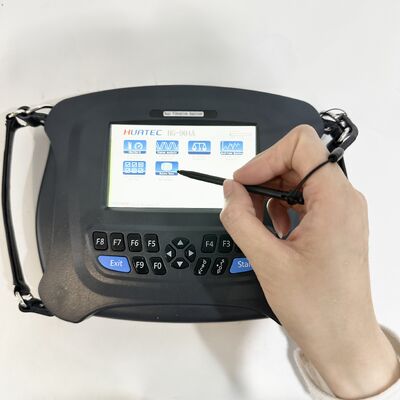

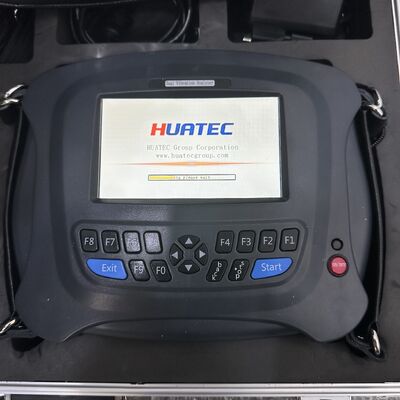

HG-904B4 Kanaal Vibratie Analysator 24-bit AD Sampling 35KHz Frequentie Lagers Tandwielen Foutdiagnose Dynamische Balans Tester
HUATEC HG-904B een 4-kanaals multifunctioneel instrument, beschikt over een veelzijdige ingangspoort die kan worden aangesloten op verschillende soorten sensoren. Het maakt gebruik van geavanceerde micro-elektronica, signaalanalyse en foutdiagnosetechnologieën, en integreert apparatuurconditiemonitoring en foutdiagnosemogelijkheden in één eenheid.
Het analysatorinstrument bevat de functie van vierkanaals vibratiedata-acquisitie, die vibratiemetingen ter plaatse kan voltooien en automatisch tienduizenden vibratiekenmerken en spectra van meetpunten kan opslaan. Het kan ook één tot vier kanalen van golfvormen en spectra synchroon ter plaatse weergeven. Bovendien kan het dienen als een onbalansdetector, die ter plaatse verificatie van een- en dubbelzijdige dynamische balans voltooit. BT4 & IP54
| Hoofdfunctie |
Model |
| model |
HG-904B4 |
HG-904B2 |
| Aantal kanalen |
vier kanaals |
dubbel kanaals |
| Hoofdfuncties |
|
1, Driekanaals synchrone inspectie, met versnelling, snelheid, verplaatsing en as-wrap-around waarden die gelijktijdig van elk kanaal worden verzameld, evenals frequentiespectrumgrafieken van alarmparameters.
|
JA |
1 kanaal |
| 2, Enkelkanaals of meerkanaals synchrone acquisitie van elke parameter, elk frequentiebereik en elke grafiek. |
1 of 2 of 3 of 4 kanaal |
1 of 2 kanaal |
| 3, As-trace, start-stop analyse, impact testen. |
JA |
NEE |
| 4, Real-time monitoring van hardwarewaarden en real-time analyse van trendgrafieken voor elke parameter en elk frequentiebereik; real-time analyse van frequentiespectrum en golfvorm. |
1 of 2 of 3 of 4 kanaal |
1 of 2 kanaal |
| 5, Rollement impact puls monitoring technologie (beoordelen van lagersmering en impact) |
Optioneel (Bestelnotities) |
Optioneel (Bestelnotities) |
| 6, 1 of 2 vlakken balanceren |
JA |
JA |
| 7, Apparatuurbeheer software analyse systeem |
JA |
JA |
| 8, Kan worden aangesloten op ICP, laadsensor, wervelstroomverplaatsingssensor, magnetoelektrische snelheidsensor |
JA |
JA |
| 9, Relatieve fase analyse |
Optioneel (Bestelnotities) |
Optioneel (Bestelnotities) |
Hoofdfunctie:
Multifunctionele Invoerpoorten voor Diverse Sensoren: (Piëzo-elektrisch, Elektromagnetisch, Wervelstroom, ICP)
-- 5-inch kleurendisplay met Chinese interface voor duidelijke en mooie visualisatie
-- Enorme opslagruimte met een 16GB harde schijf die automatisch tienduizenden vibratiekenmerken en spectra van meetpunten kan opslaan
-- Vier kanalen synchrone acquisitie met 24-bit AD sampling
-- 1600, 3200, 6400 of 12800 lijnen FFT spectrum
-- USB 2.0 communicatie-interface met een gloednieuw Chinees Windows-stijl menu display voor eenvoudigere bediening
-- Analysefrequentie tot 35 KHZ met 8 optionele niveaus
-- Volledige snelle dynamische analyse, inclusief amplitudenspectrum, vermogensspectrum, logaritmisch spectrum, etc.
-- Weergave van diverse tijddomein kenmerkwaarden, waaronder piekwaarde, piek-piekwaarde, effectieve waarde, piekfactor, scheefheid, kurtosis, etc.
-- Meerdere analyse- en diagnosefuncties: lager/tandwiel analyse (envelop demodulatie analyse) foutdiagnose, (kloptest) natuurlijke frequentie diagnose, etc.
-- Gegevens/records opslag en afspelen voor rotorbalans
-- Testgewicht kan selectief worden verwijderd of behouden en de kwaliteit ervan kan worden geschat
-- Hoge-precisie balansoperatie met snelle balans om vibratiewaarden, amplitudes, fasen te meten en weer te geven
-- Detectie en diagnose van lager/tandwiel fouten met behulp van hardware envelop demodulatie
-- Snelheidsmeting, geluidsmeting, fasemeting, fase diagnose
-- Handmatige instelling van trigger drempel (groot, medium, klein)
-- Het kan worden uitgerust met de EMD software van het apparatuurbeheersysteem (inclusief lagerdatabase)
Hardware specificatie:
| Statistieken |
specificatie |
| Model |
HG-904B4 vier kanaals / HG-904B2 dubbel kanaals |
| Aantal kanalen |
Vier vibratiekanalen, één tachometerkanaal |
| Hoofdfuncties |
Enkelkanaals of meerkanaals synchrone acquisitie van diverse parameters waaronder versnelling, snelheid, verplaatsing en axiale envelop |
| nauwkeurigheid |
±5% |
| A/D conversie |
24-bit AD sampling |
| LCD display |
Ondersteunt touch screen input, 5-inch kleurendisplay |
| Tachometer bereik |
120—12000rpm |
| temperatuurbereik van instrument |
-20—55°C |
| temperatuurbereik van sensor |
-20°—120°C |
| Oplaadbare batterij |
Oplaadbare lithiumbatterij 7.2V, 6800mA; oplaadtijd 7 uur, continue werktijd 8 uur |
| Oplader |
8.V, 2A |
| Diagnostische bibliotheek |
Lagerdatabase |
| Meetfunctie en bereik |
Meet gelijktijdig vier parameterwaarden en alarm parameter spectra met een gevoeligheid van 100 mv/g
versnelling van 0.1——199.99 m/s²
snelheid van 0.1——199.99 mm/s
verplaatsing van 1um——1999um
axiale envelop waarde van 0.1——30 m/s²
|
| Software analyse functie |
Vibratiespectrum en tijddomein golfvorm analyse, envelop analyse, precieze foutdiagnose functie voor rollende lagers (vier delen) Aparte foutdiagnose functie: De instrument hardware heeft een aparte foutdiagnose functie voor het verzamelen van andere parameter spectra, cepstrum, logaritmisch spectrum en vermogensspectrum diagnose (real-time acquisitie en real-time weergave) |
| Opslagcapaciteit |
16G |
| Externe interface |
Opladen en communicatie USB2.0 |
| Rapport uitvoerfunctie |
Detecteert data rapport uitvoer |
| Vibratie meet frequentie respons bereik: |
2—35KHz |
| Aansluitbare sensortypen: |
Piëzo-elektrische versnellingssensor, ICP sensor, Magnetoelektrische snelheidsensor, Wervelstroom sensor |
Software overzicht:
Met de snelle ontwikkeling van het Internet of Things en big data platforms, hebben we de functionele voordelen van ons bestaande software systeem geïntegreerd en het Windows.Net 3.5-5.0 platform, de Microsoft Visual Studio 2019 suite en de MySQL database aangenomen. De communicatie tussen het softwaresysteem en de collector maakt gebruik van een uniforme UDP architectuur, en het softwaresysteem is ontworpen met zowel netwerk- als stand-alone versies. Na bijna een jaar van inspanningen hebben we de nieuwste versie van het Enterprise Equipment Intelligent Monitoring and Diagnosis System (hierna te noemen het EMD systeem) gelanceerd. Door gebruik te maken van de flexibele client software bediening en de uitgebreide analyse tool voordelen, kunnen gebruikers gegevens gemakkelijker monitoren en de oorzaken van afwijkingen effectiever analyseren. De systeemsoftware is compatibel met multi-kanaals netwerk data collectors, draadloze monitoring collectors en offline handheld analyzers. Terwijl online data trends worden geanalyseerd, kan de handheld analyzer gegevensverzameling aanvullen om de analyse van apparatuur ter plaatse uitgebreider te maken, waardoor de trends en afwijkingen van de eenheid volledig worden geanalyseerd, de oorzaken van afwijkingen nauwkeurig worden geïdentificeerd en de apparatuur ter plaatse maximaal wordt beveiligd.
